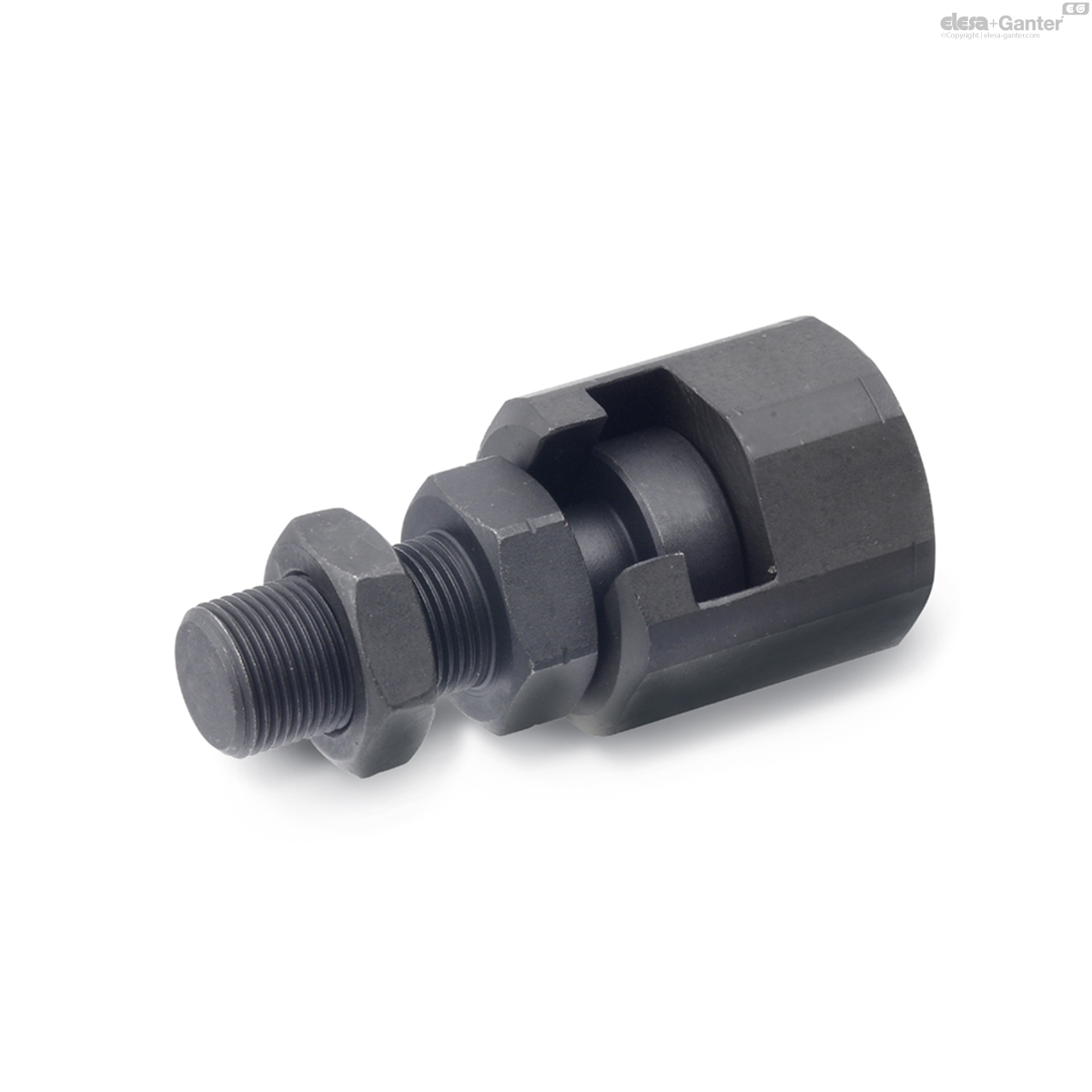

240-M20X1,5-A GN 240 Snelkoppelingen

240-M20X1,5-A

GN 240 Snelkoppelingen

met radiale offset-compensatie
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 240

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 240-M20x1,5-A
d
M20x1.5
l5 +1.0
23.5
x
1
e1
44
l1 ≈
93.5
l2
45.5
l3 min.
29
l4
35
A/F 1
41
A/F 2
30
x Max. radial off-set
1
Max. pull-/push
load in kN
30
568
240-M20X1,5-A drawing

Types

  • Type A: with male thread
  • Type B: with female thread

Steel

  • tempered
  • phosphated

Quick-fit couplings GN 240 have been designed for the purpose of compensating a radial shaft off-set (x). A typical application is the axial link to a piston rod of a cylinder operating in any type of fixture or system.

The coupling is not designed for the transfer of torque.
