10-102-B8-F GN 10 Tri-ball-handvatten

10-102-B8-F

GN 10 Tri-ball-handvatten

Staal
  • RoHS

Op voorraad bij fabrikant (indicatief) Alle maten en varianten van GN 10

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 10-102-B8-F
No.
102
d1 H7
B 8
d2
16
d3
20
d4
22
d5
14
h1
17
h2 ≈
45
l
34
weight
130

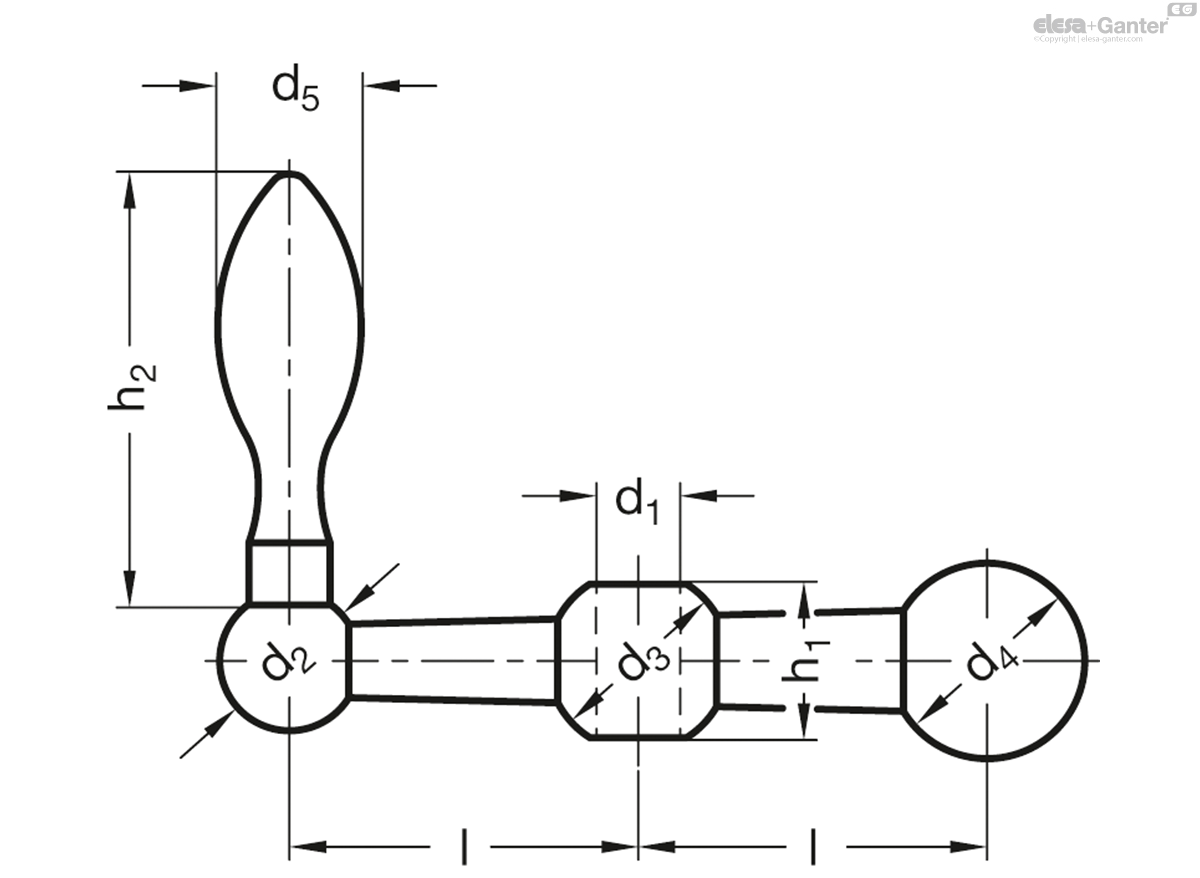

10-102-B8-F drawing

Type

  • Type F: with fixed handle

Steel

  • turned
  • zinc plated, blue passivated

Fixed handles DIN 39 -

Steel zinc plated, blue passivated

Tri-ball handles GN 10 allow fine adjustment.

An alternative in modern design are control handles GN 112.1
