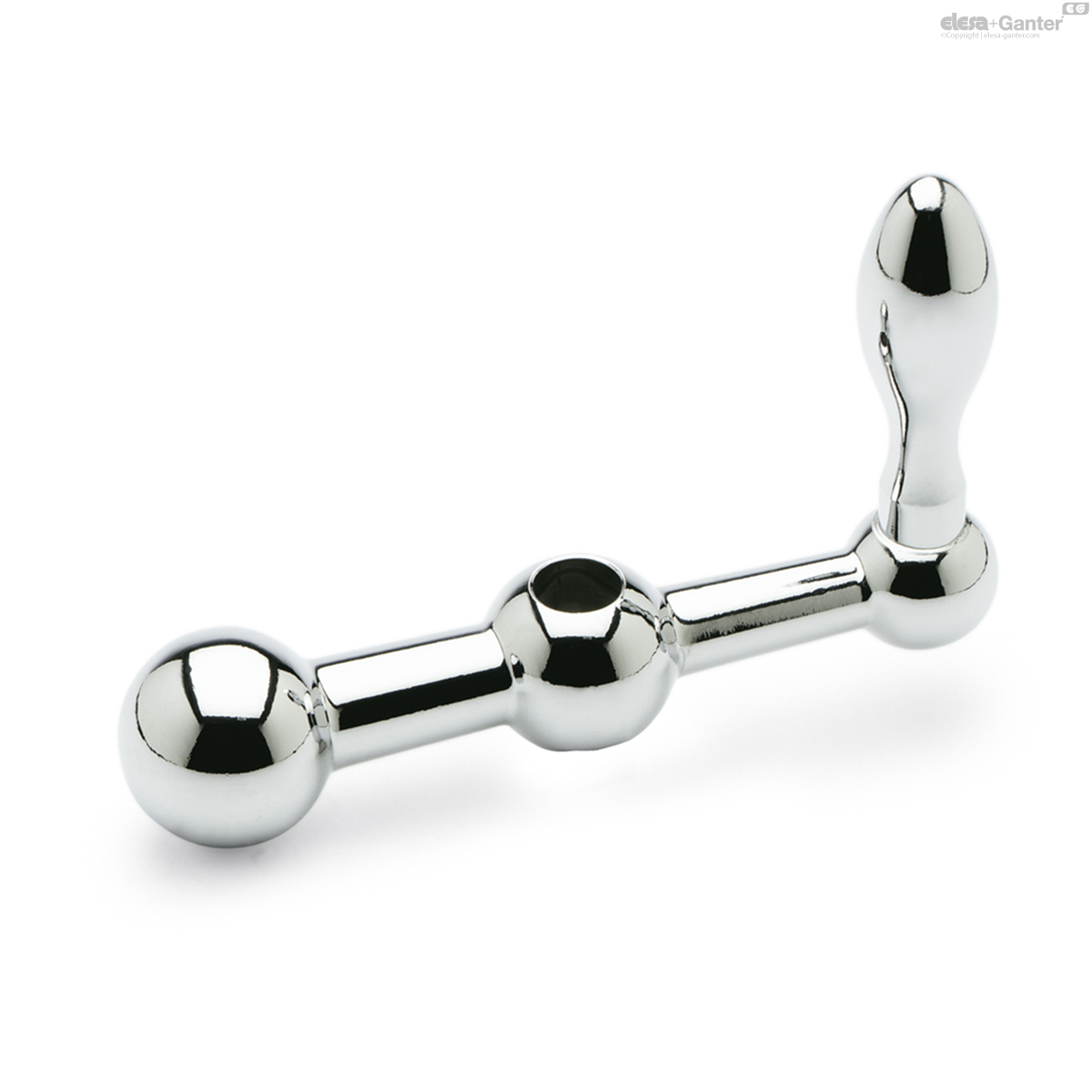

10-102-B8-F GN 10 Manivelles à 3 boules

10-102-B8-F

GN 10 Manivelles à 3 boules

Acier
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 10

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 10-102-B8-F
No.
102
d1 H7
B 8
d2
16
d3
20
d4
22
d5
14
h1
17
h2 ≈
45
l
34
130

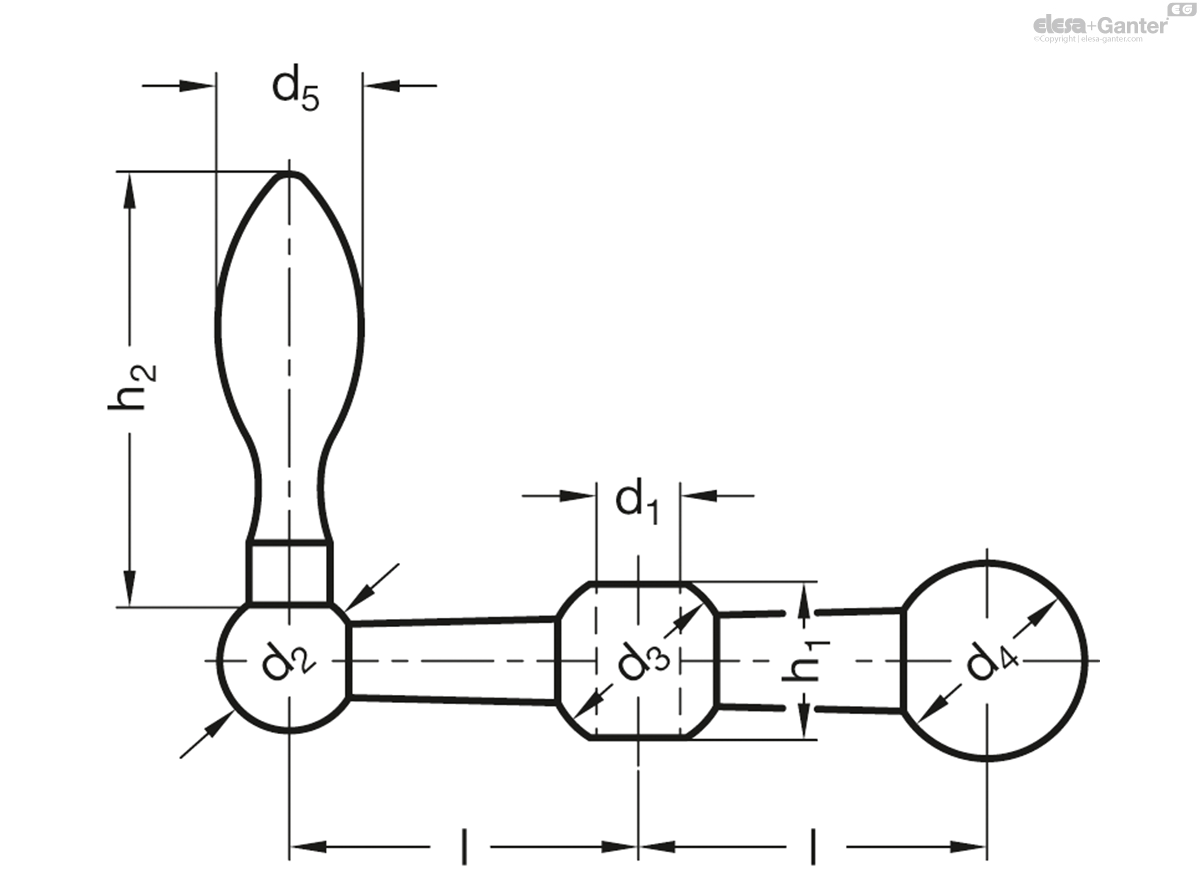

10-102-B8-F drawing

Type

  • Type F: with fixed handle

Steel

  • turned
  • zinc plated, blue passivated

Fixed handles DIN 39 -

Steel zinc plated, blue passivated

Tri-ball handles GN 10 allow fine adjustment.

An alternative in modern design are control handles GN 112.1
