184.5-45 GN 184.5 Plat verzonken sluitringen

184.5-45

GN 184.5 Plat verzonken sluitringen

Roestvrij staal
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 184.5

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 184.5-45
d1
45
d2
6.4
d3
12.3
s
6
For countersunk screws
DIN 7991
DIN ISO 2009
M 6
71

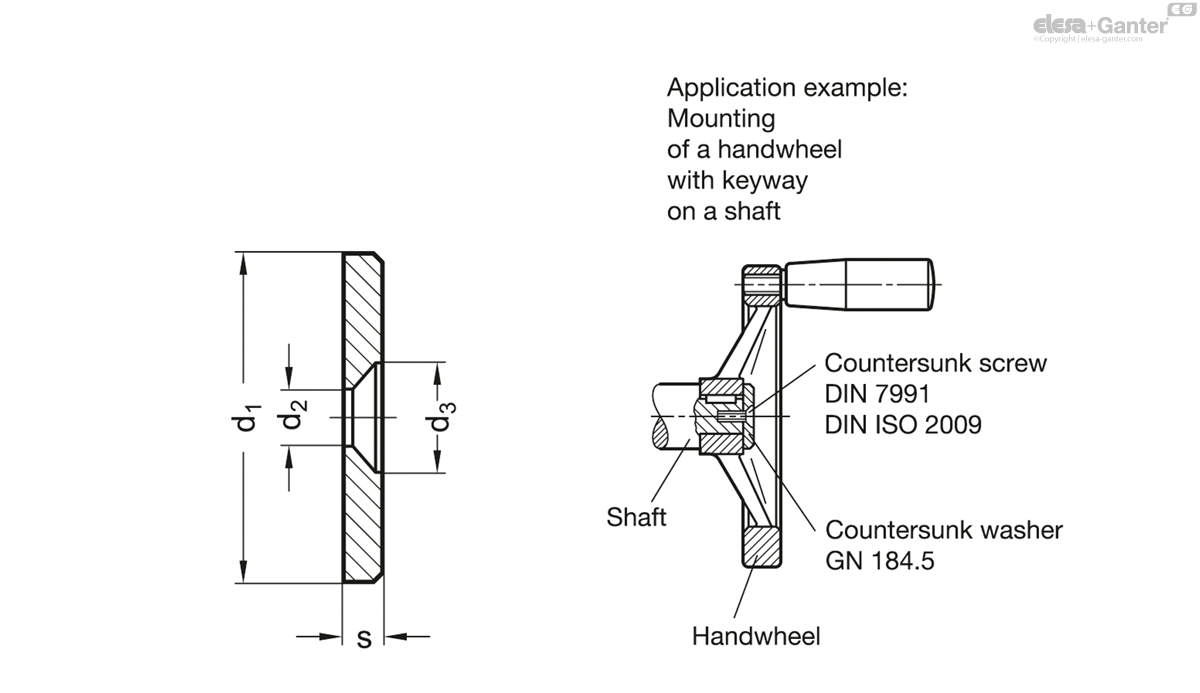

184.5-45 drawing

Stainless steel AISI 303

  • Turned
  • Matte shot-blasted

Countersunk washers GN 184.5 are retained to the face of the shaft end with a countersunk head screw DIN ISO 2009 or DIN 7991 forming a clean-look end cap.

A typical application is the retention of handwheels with hub keyed to the shaft.
