184.5-45 GN 184.5 Rondelles fraisées

184.5-45

GN 184.5 Rondelles fraisées

Acier inoxydable
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 184.5

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 184.5-45
d1
45
d2
6.4
d3
12.3
s
6
For countersunk screws
DIN 7991
DIN ISO 2009
M 6
71

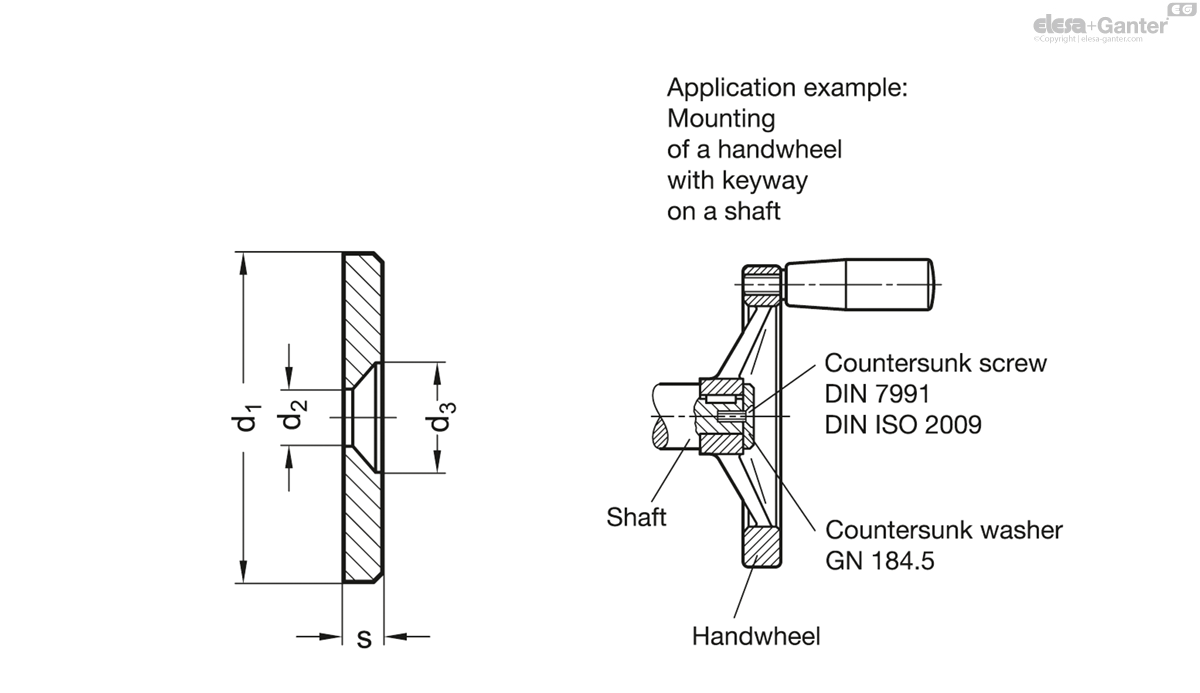

184.5-45 drawing

Stainless steel AISI 303

  • Turned
  • Matte shot-blasted

Countersunk washers GN 184.5 are retained to the face of the shaft end with a countersunk head screw DIN ISO 2009 or DIN 7991 forming a clean-look end cap.

A typical application is the retention of handwheels with hub keyed to the shaft.
