230-18 GN 230 Vlakke T-moeren

230-18

GN 230 Vlakke T-moeren

  • Icons/__logo__RoHS__.png

Op voorraad Alle maten en varianten van GN 230

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 230-18
b h6
18
d1
6.6
d2
11
h
10
l
22
t
6.3
For screws
DIN 84
DIN 912
M6x16
25

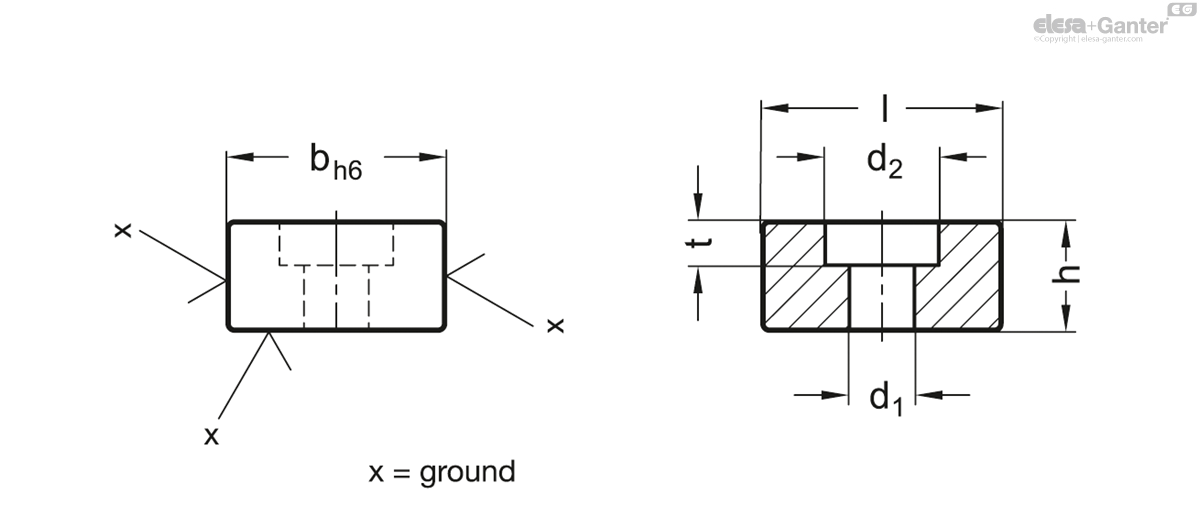

230-18 drawing

Steel

  • case hardened
  • blackened

Shallow T-nuts GN 230 are used for aligning and positioning of jigs and fixtures on machining tables with T-slots DIN 650.

For this purpose they are inserted into the aligning slots of the jig or fixture.
