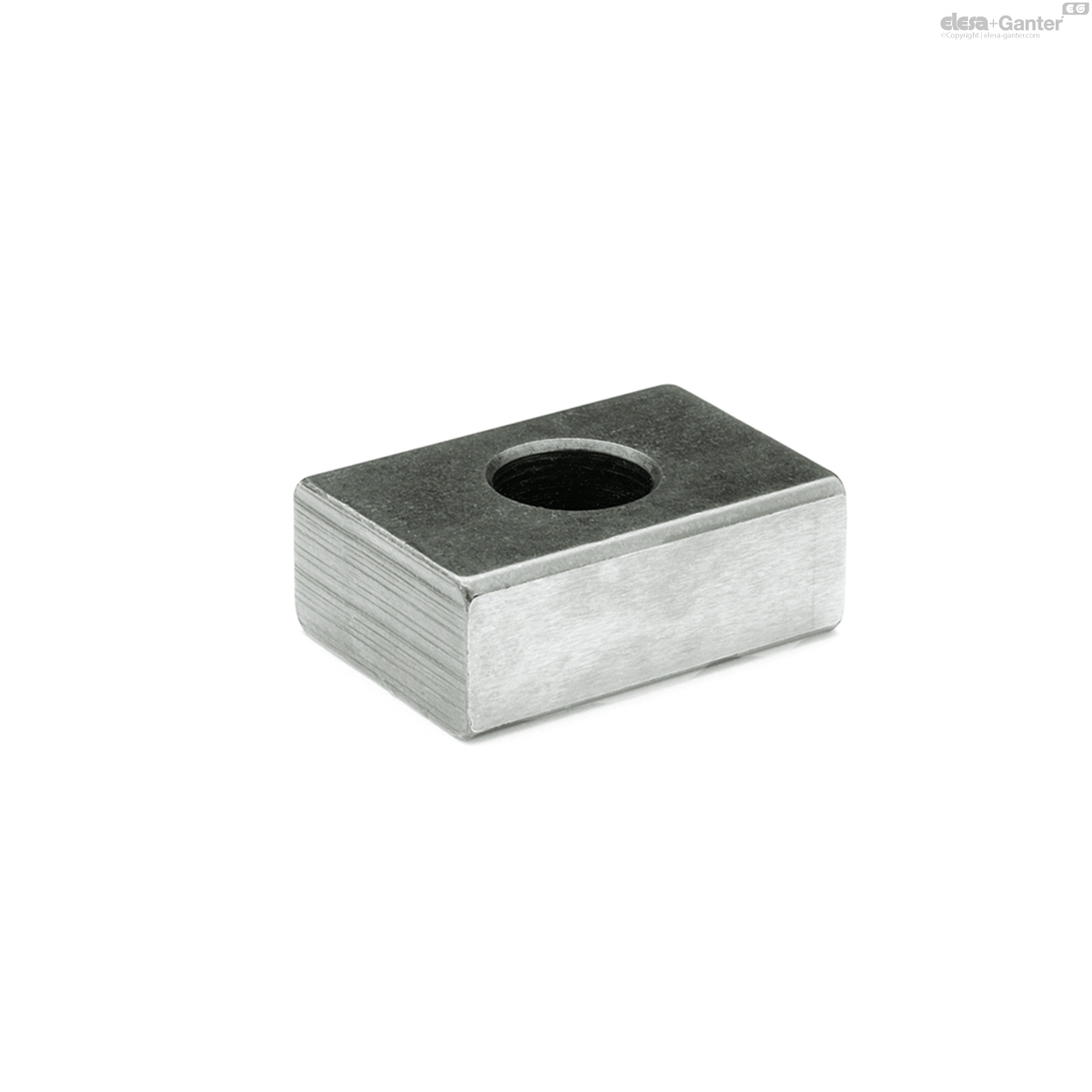

230-10 GN 230 Vlakke T-moeren

230-10

GN 230 Vlakke T-moeren

  • Icons/__logo__RoHS__.png

Op voorraad Alle maten en varianten van GN 230

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 230-10
b h6
10
d1
4.5
d2
8
h
8
l
20
t
4.3
For screws
DIN 84
DIN 912
M4 x 10
10
230-10 drawing

Steel

  • case hardened
  • blackened

Shallow T-nuts GN 230 are used for aligning and positioning of jigs and fixtures on machining tables with T-slots DIN 650.

For this purpose they are inserted into the aligning slots of the jig or fixture.
