Technical datasheet
GN 876.1Brides filetées
Brides filetées
pour pinces pivotantes GN 876
|

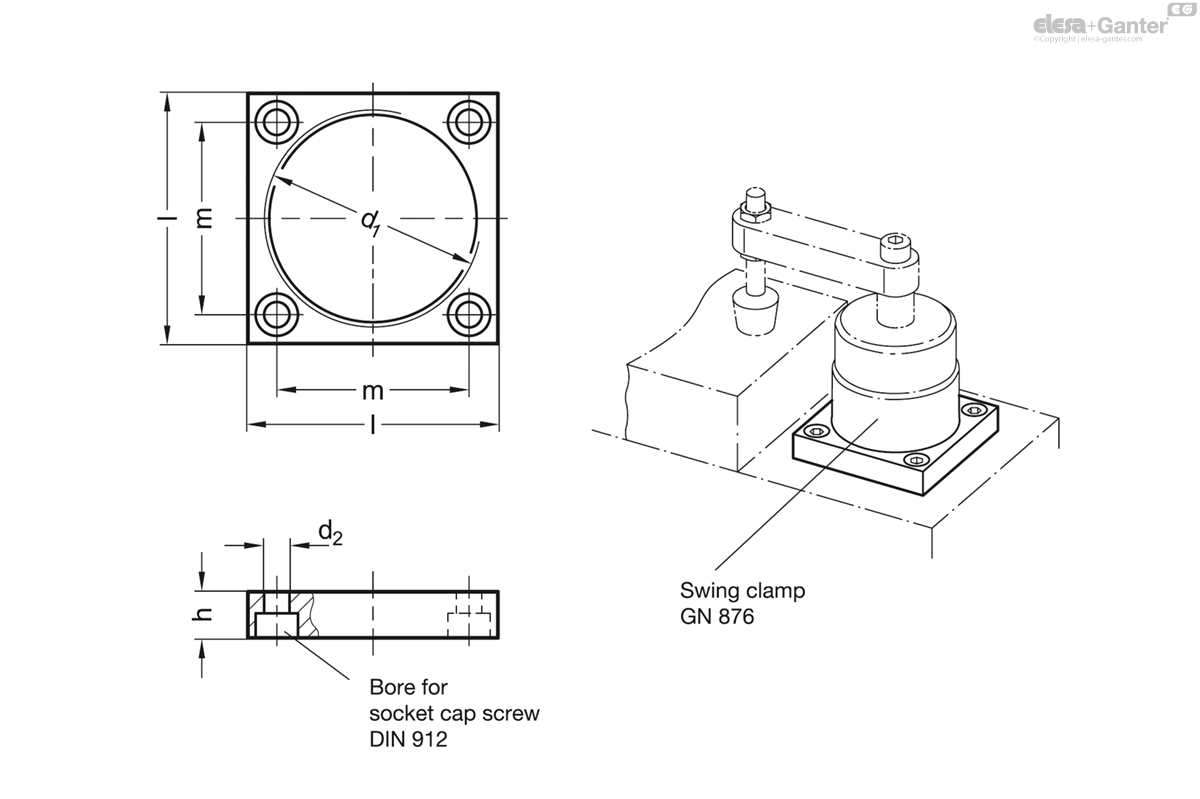

Code
|
For swing clamps
Size |
d1
|
m
|
d2
|
h
|
l
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 876.1-ST-M40x1,5-37
|
25
|
M 40 x 1.5
|
37
|
5.4
|
9
|
50
|
74
|
|
GN 876.1-ST-M50x1,5-45
|
32
|
M 50 x 1.5
|
45
|
6.6
|
12
|
60
|
131
|
|
GN 876.1-ST-M55x1,5-50
|
40
|
M 55 x 1.5
|
50
|
6.6
|
12
|
65
|
153
|
|
GN 876.1-ST-M65x1,5-58
|
50
|
M 65 x 1.5
|
58
|
9
|
15
|
75
|
217
|
|
GN 876.1-ST-M80x1,5-70
|
63
|
M 80 x 1.5
|
70
|
9
|
15
|
88
|
266
|
Steel ST
zinc plated, blue passivated
Threaded flanges GN 876.1 designed as accessories to swing clamps GN 876.
This makes it unnecessary to tap the mounting hole of the part.
