Technical datasheet
GN 412.2Douilles de positionnement
Douilles de positionnement
pour doigts d'indexation / doigts d'indexation à came
|

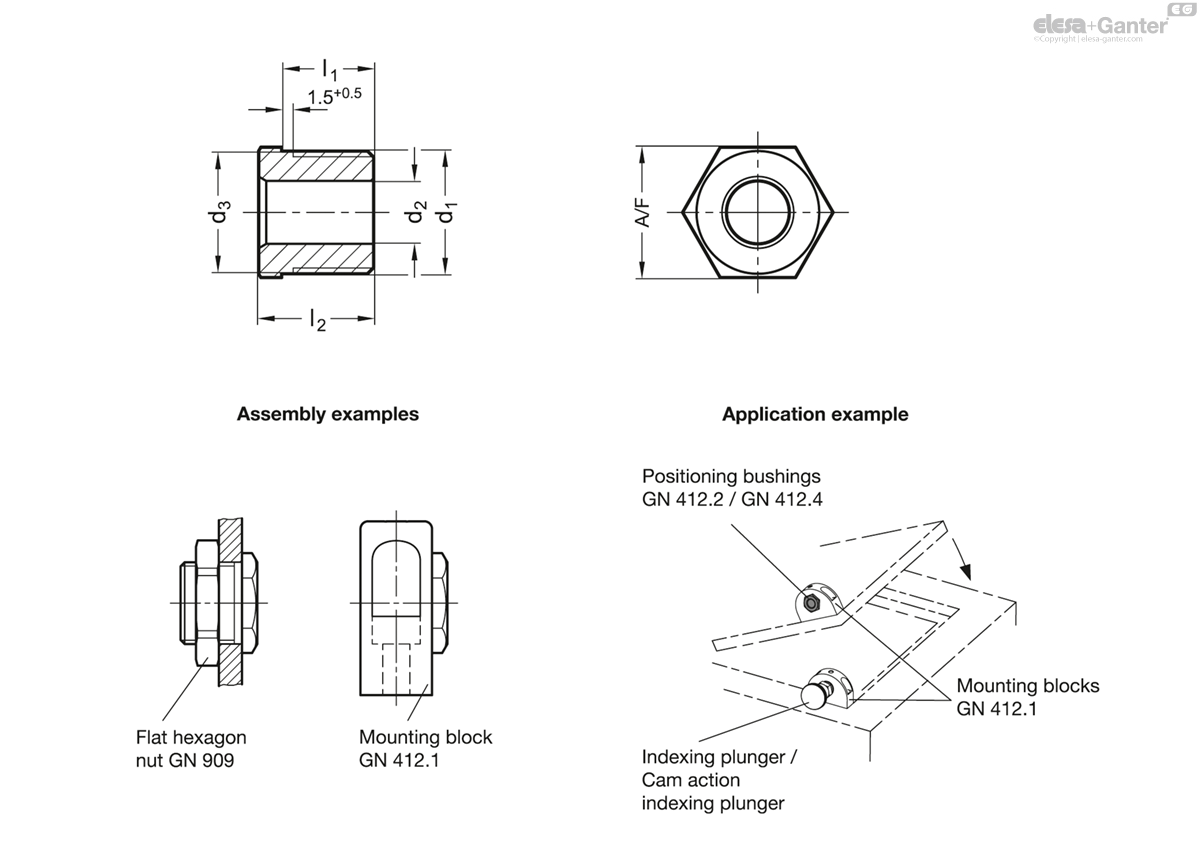

Code
|
d1
|
d2 +0.1
|
d3 -0.05
|
l1 -0.2
|
l2
|
A/F
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 412.2-M12x1,5-B4,2
|
M 12 x 1.5
|
B 4.1
|
12
|
10
|
13
|
13
|
10
|
|
GN 412.2-M12x1,5-B5,2
|
M 12 x 1.5
|
B 5.2
|
12
|
10
|
13
|
13
|
9
|
|
GN 412.2-M12x1,5-B6,2
|
M 12 x 1.5
|
B 6.2
|
12
|
10
|
13
|
13
|
9
|
|
GN 412.2-M16x1,5-B8,2
|
M 16 x 1.5
|
B 8.2
|
16
|
12
|
15
|
17
|
18
|
|
GN 412.2-M16x1,5-B10,2
|
M 16 x 1.5
|
B 10.2
|
16
|
12
|
15
|
17
|
13
|
|
GN 412.2-M16x1,5-B12,2
|
M 16 x 1.5
|
B 12.2
|
16
|
12
|
15
|
17
|
9
|
Steel
- hardened
- blackened

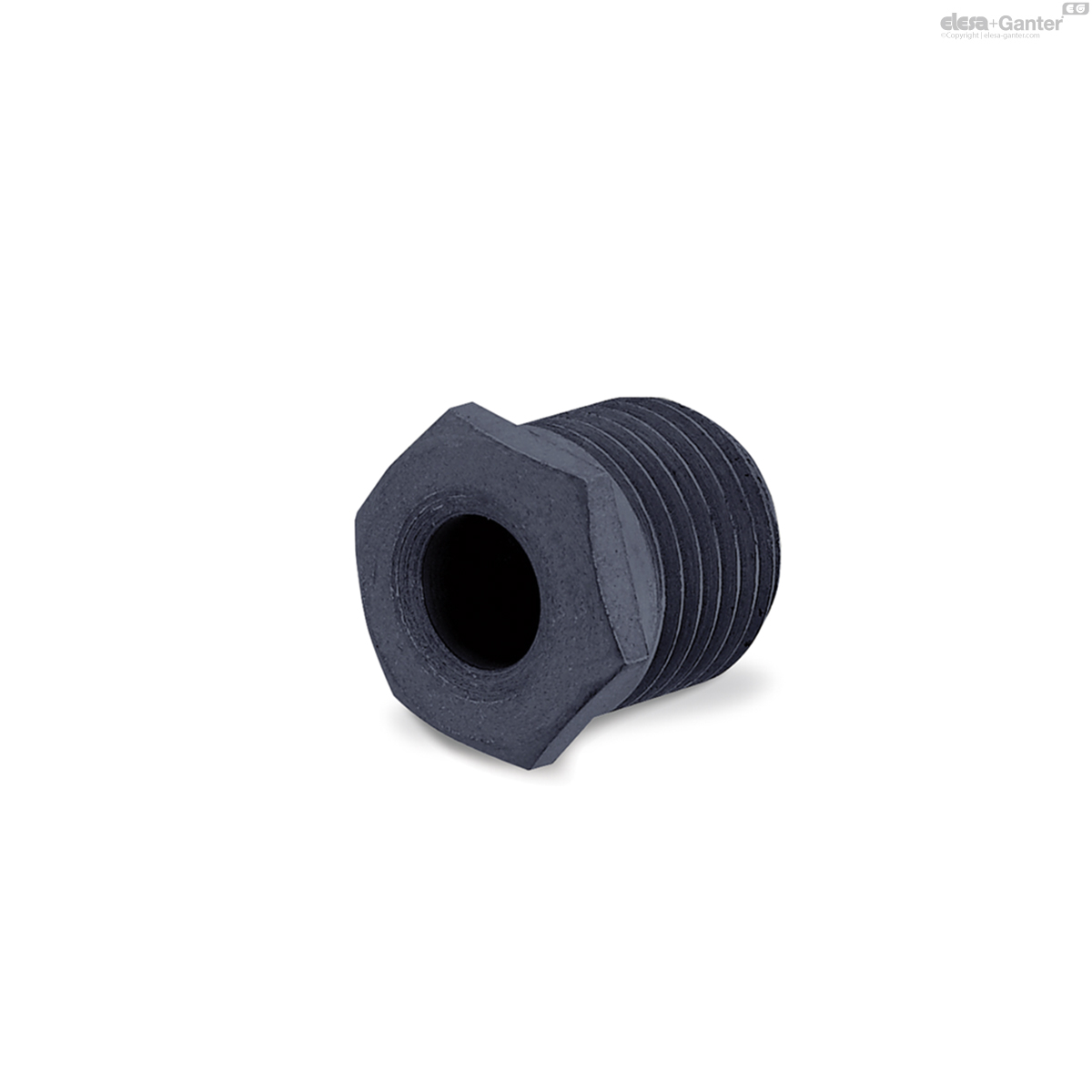

Positioning bushings GN 412.2 are used in connection with bolts of indxing plungers and cam action indexing plungers.
The threads are adapted to the mounting blocks GN 412.1 and GN 612.1.
