412.2-M12X1,5-B6,2 GN 412.2 Douilles de positionnement

412.2-M12X1,5-B6,2

GN 412.2 Douilles de positionnement

pour doigts d'indexation / doigts d'indexation à came
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 412.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 412.2-M12x1,5-B6,2
d1
M 12 x 1.5
d2 +0.1
B 6.2
d3 -0.05
12
l1 -0.2
10
l2
13
A/F
13
9

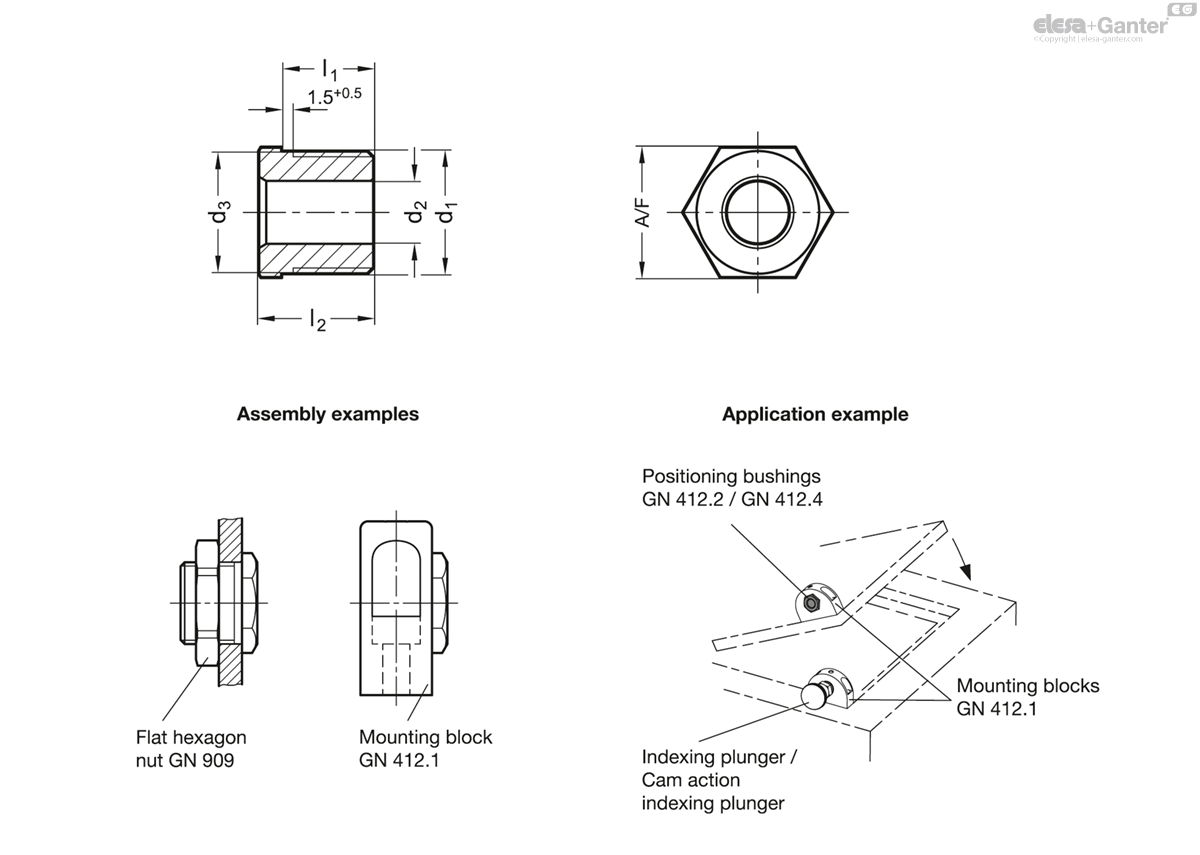

412.2-M12X1,5-B6,2 drawing

Steel

  • hardened
  • blackened

Positioning bushings GN 412.2 are used in connection with bolts of indxing plungers and cam action indexing plungers.

The threads are adapted to the mounting blocks GN 412.1 and GN 612.1.
