GN 2279-ANiveaux à bulle

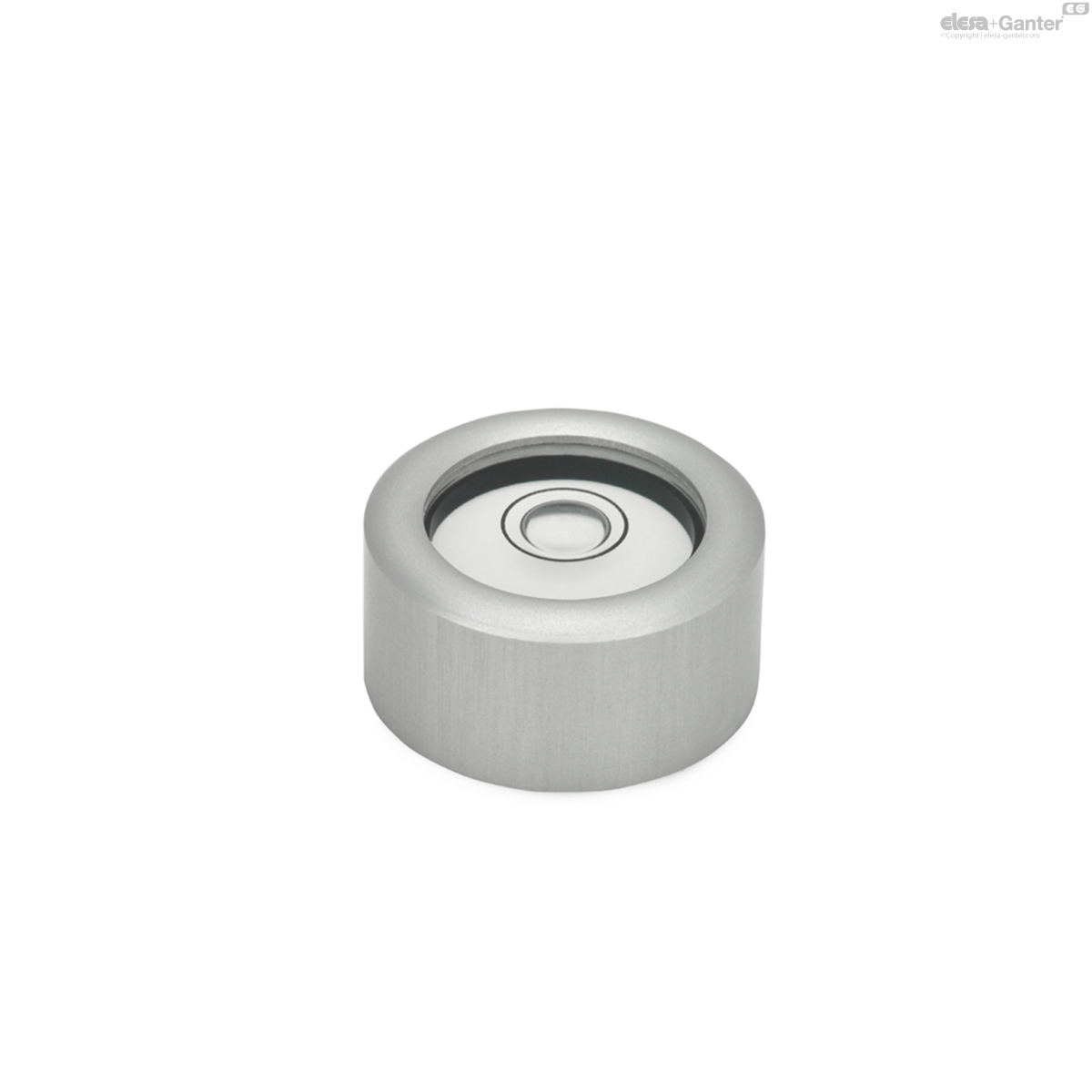

Surface de référence lisse

Boîtier en aluminium, pour montage en surface

  • Icons/__logo__RoHS__.png
pdf Other documents
Surface de référence lisse
Surface de référence lisse
Surface de référence lisse
GN 2279-A
Surface de référence lisse
Avec filetage de montage
GN 2279-B
Avec filetage de montage
ALN - Anodized, natural color
ALS - Anodized black

GN 2279-A

Réinitialiser
Code
d1
d2
d3
h1
h2
h3
GN 2279-ALS-14-K-30-A
14
10
M 4
9.5
7.7
5
2
GN 2279-ALS-20-K-30-A
20
14
M 5
13
13
6
4
GN 2279-ALS-30-K-30-A
30
21
M 6
15
15
7.5
7

Sensitivity

  • 30 Angle minutes, bubble move by 2 mm

Types

  • Type A: With smooth reference surface
  • Type B: With mounting thread

Housing

Aluminum

  • Anodized, natural color ALN
  • Anodized, black ALS

Spirit level element

  • Glass plastic body
  • Filling
  • Colorless-transparent K

Casting compound

Mineral-based

Bull´s eye spirit levels GN 2279 are used to check the horizontal position of jigs, machines, devices, appliances and instruments.

Type A is used if the spirit level is to be used as a tool, e.g. at different measuring points.

The spirit levels are aligned in relation to the reference or contact surface, such that the bubble is located inside the marking ring once the horizontal position of the contact surface is reached.

  • Filling, green-transparent
  • Other sensitivities
  • Housing in brass or stainless steel
