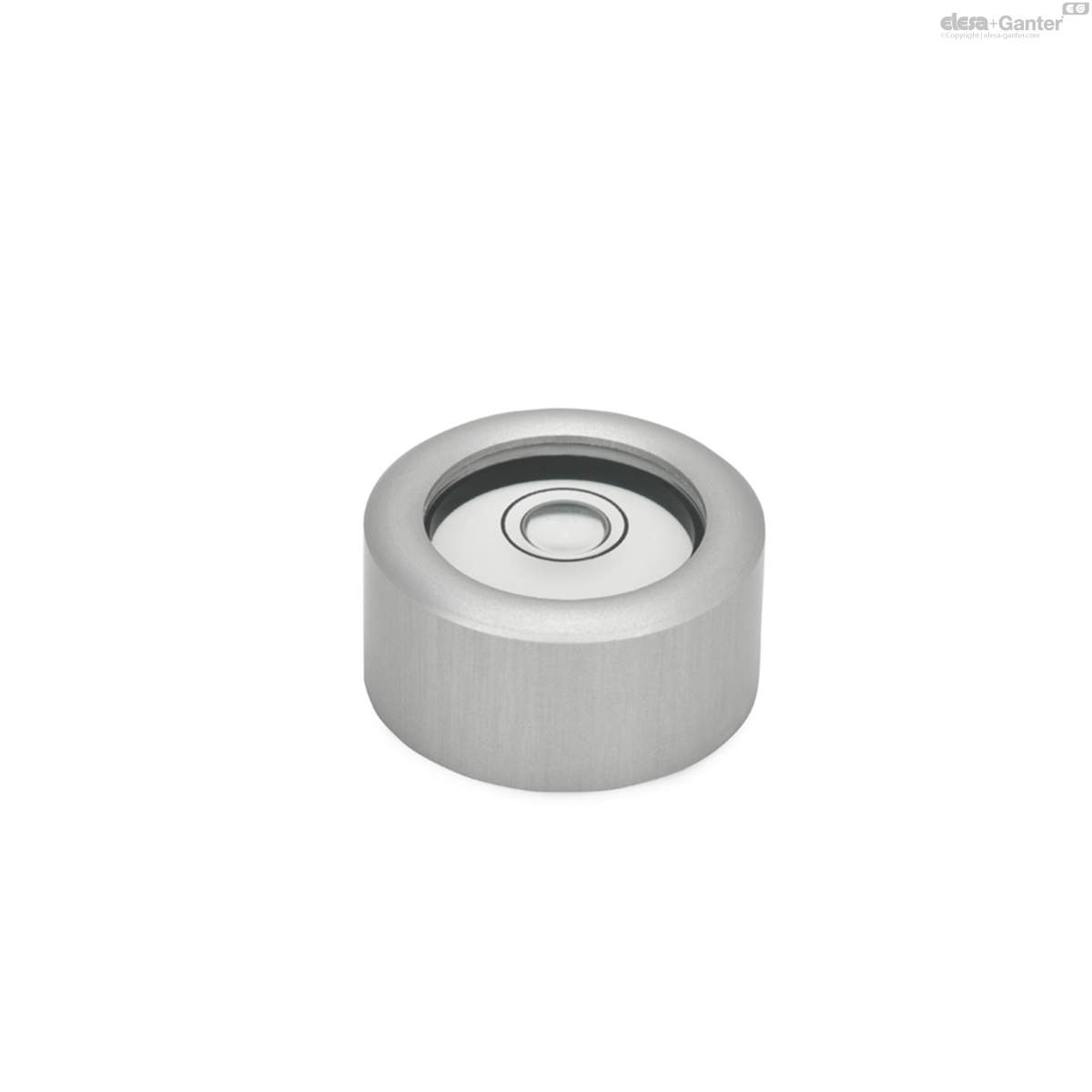

GN 2279-ADosenlibellen
mit glatter Bezugsfläche
Gehäuse Aluminium, zum Aufsetzen
|
Katalog
|
d1
|
d2
|
d3
|
h1
|
h2
|
h3
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 2279-ALS-14-K-30-A
|
14
|
10
|
M 4
|
9.5
|
7.7
|
5
|
2
|
|
GN 2279-ALS-20-K-30-A
|
20
|
14
|
M 5
|
13
|
13
|
6
|
4
|
|
GN 2279-ALS-30-K-30-A
|
30
|
21
|
M 6
|
15
|
15
|
7.5
|
7
|
Empfindlichkeit
Empfindlichkeit
- 30 Winkelminuten, pro 2 mm Blasenweg
Form
Form
- A: mit glatter Bezugsfläche
- B: mit Befestigungsgewinde
Gehäuse
Gehäuse
Aluminium
- eloxiert, naturfarben ALN
- eloxiert, schwarz ALS
Libelleneinsatz
Libelleneinsatz
- Glas-Kunststoffkörper
- Füllung
- farblos-transparent K
Vergussmasse
Vergussmasse
mineralisch
Dosenlibellen GN 2279 zum Aufsetzen werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Form A wird dann verwendet, wenn die Libelle als Werkzeug z.B. an verschiedenen Messstellen eingesetzt wird.
Die Libellen sind zur Bezugs- bzw. Auflagefläche ausgerichtet, so dass sich die Blase innerhalb des Markierungsrings befindet, wenn die horizontale Lage der Auflagefläche erreicht ist.
- Füllung grün-transparent
- andere Empfindlichkeiten
- Messing- oder Edelstahl-Gehäuse
Verwandte Produkte
GN 2276-AV
Kreuzlibellen
zum Anschrauben
GN 2277-A
Dosenlibellen
Gehäuse Aluminium, mit Befestigungsflansch zum Anschrauben
GN 2277.1
Justierplatten
für Dosenlibellen GN 2277
GN 2278
Dosenlibellen
Gehäuse Aluminium, zum Einlassen in Bohrungen
GN 2280
Dosenlibellen
Gehäuse Aluminium, justierbar
GN 2281-ALS-K
Libelleneinsätze
Gehäuse Aluminium, zum Einbau in Platten und Gehäuse
GN 2282-MSW-6
Längslibellen
Gehäuse aus Messing, zum Anschrauben
GN 2283-6-AV
Längslibellen
Gehäuse Aluminium, zum Anschrauben
