Technical datasheet

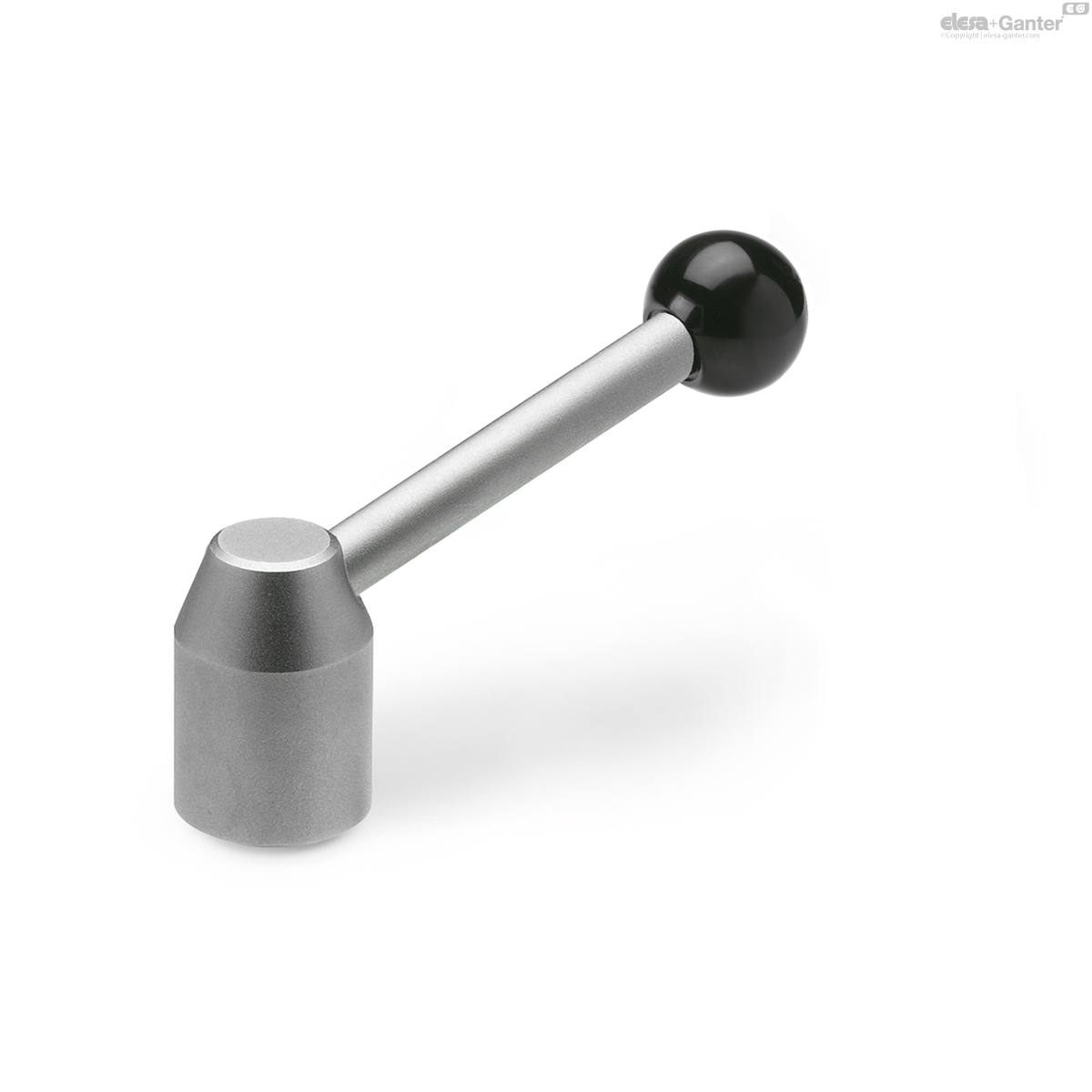

GN 212-NILeviers de tension
Acier inoxydable
Acier / Acier inoxydable
GN 212-NI
|
Code
|
d1
|
d2
|
d4
|
d5
|
h1
|
h2 ≈
|
l1 ≈
|
l2 ≈
|
t1 min.
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
GN 212-22-M8-E-NI
|
22
|
M 8
|
8
|
20
|
37
|
67
|
89.5
|
85
|
18
|
83
|
|
GN 212-25-M10-E-NI
|
25
|
M 10
|
10
|
25
|
42
|
76
|
100.5
|
95
|
18
|
186
|
|
GN 212-28-M12-E-NI
|
28
|
M 12
|
12
|
30
|
47
|
87
|
114
|
108
|
20
|
276
|
|
GN 212-32-M16-E-NI
|
32
|
M 16
|
12
|
32
|
52
|
98
|
133
|
126
|
25
|
358
|
* Not available from stock, requires a minimum order quantity

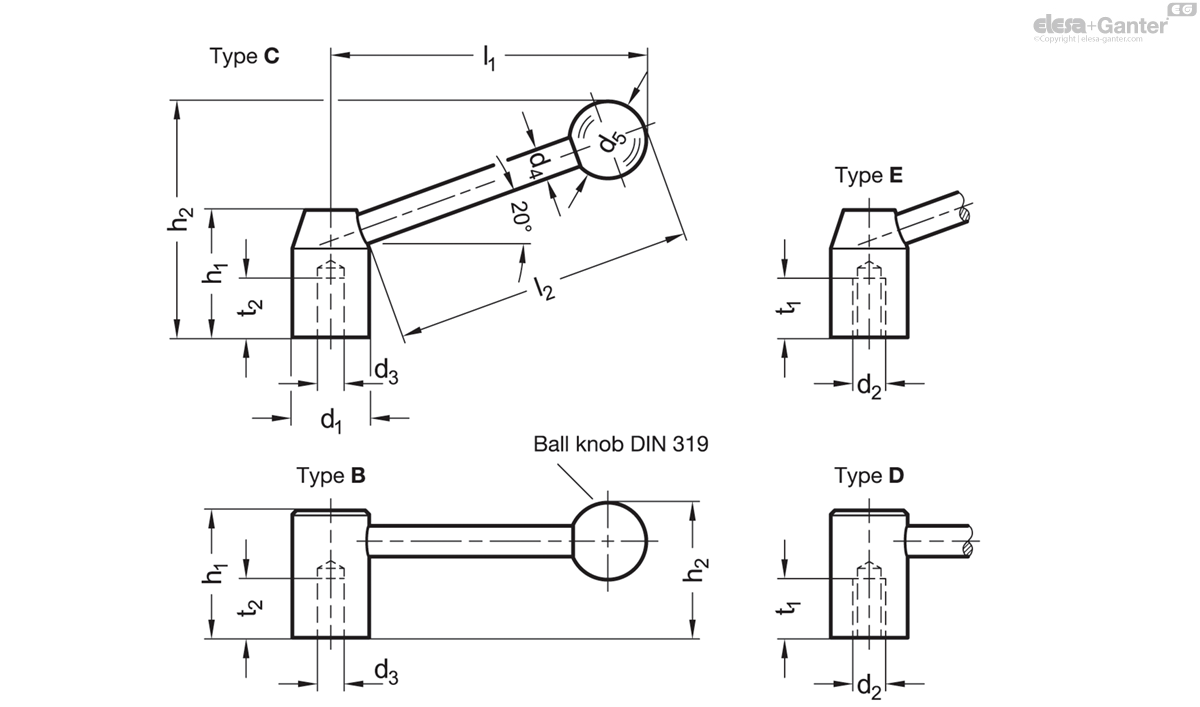

Types
Types
- Type C: Angled lever with plain bore
- Type E: Angled lever with thread
- Type B: Straight lever with plain bore
- Type D: Straight lever with thread
Hub / Shaft
Hub / Shaft
- Steel
- Blackened
- Stainless steel AISI 303 NI
- Matte, shot-blasted
Ball knob DIN 319
Ball knob DIN 319
Plastic, phenolic resin (PF)
Black, shiny finish
Tension levers GN 212 are used as clamping element as well as operating levers.
