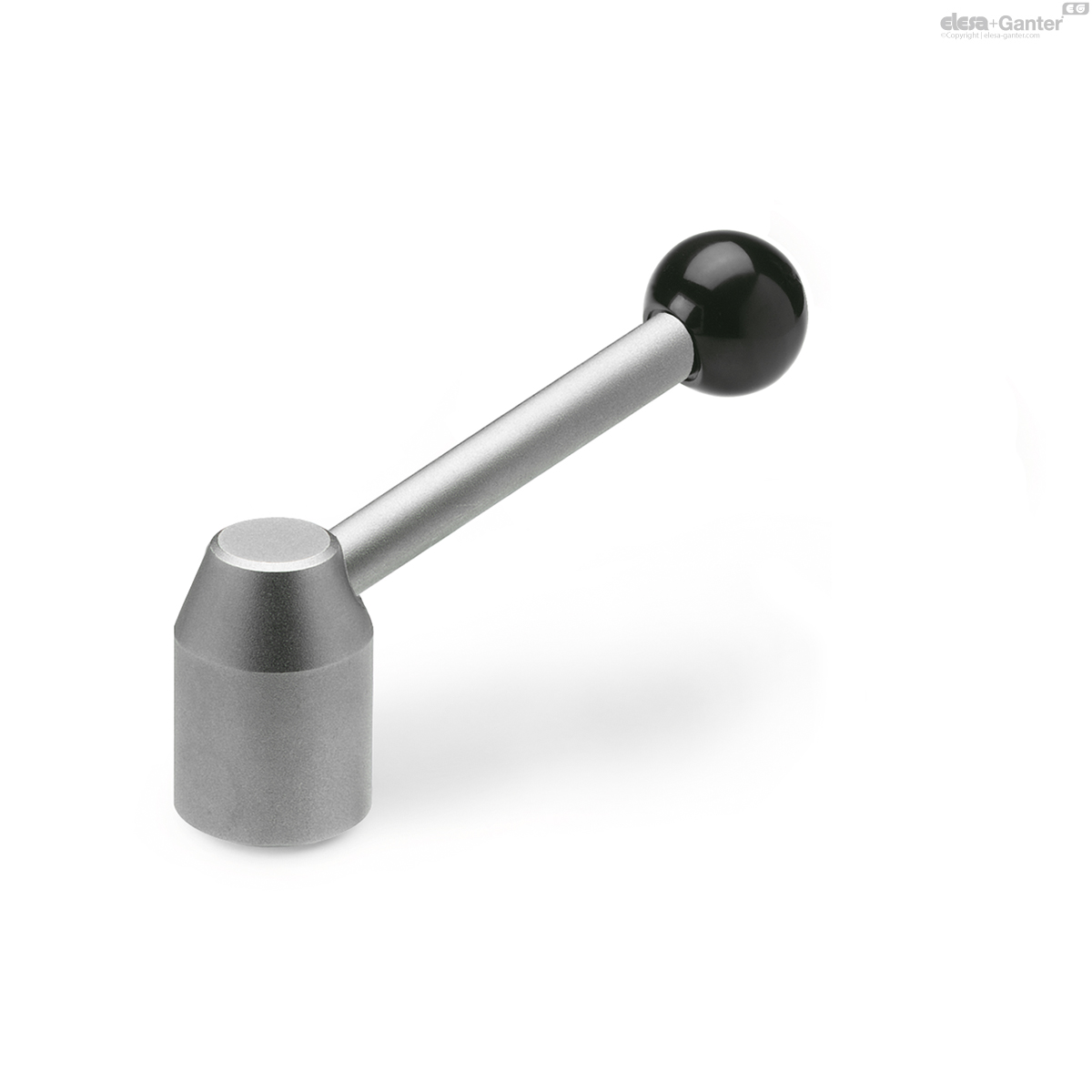

GN 212-NISpannhebel

Edelstahl

Stahl / Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl
Edelstahl
Edelstahl
Edelstahl
GN 212-NI
Edelstahl
Stahl
GN 212-ST
Stahl

GN 212-NI

Katalog
d1
d2
d4
d5
h1
h2 ≈
l1 ≈
l2 ≈
t1 min.
GN 212-22-M8-E-NI
22
M 8
8
20
37
67
89.5
85
18
83
GN 212-25-M10-E-NI
25
M 10
10
25
42
76
100.5
95
18
186
GN 212-28-M12-E-NI
28
M 12
12
30
47
87
114
108
20
276
GN 212-32-M16-E-NI
32
M 16
12
32
52
98
133
126
25
358
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

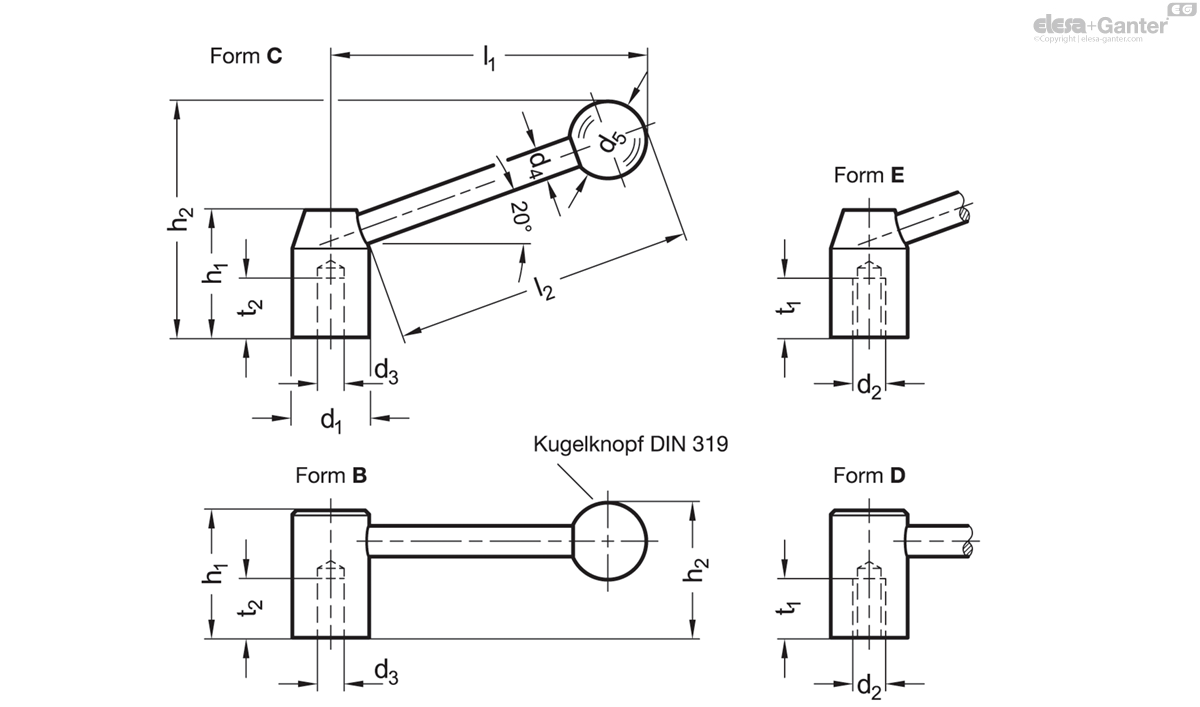

Form

  • C: Hebel schräg mit Bohrung
  • E: Hebel schräg mit Gewinde
  • B: Hebel gerade mit Bohrung
  • D: Hebel gerade mit Gewinde

Nabe / Schaft

  • Stahl
  • brüniert
  • Edelstahl 1.4305 NI
  • matt, gestrahlt

Kugelknopf DIN 319

Kunststoff, Phenolharz (PF)

schwarz, glänzend

Spannhebel GN 212 werden sowohl als Spannelement als auch für Schaltvorgänge eingesetzt.
