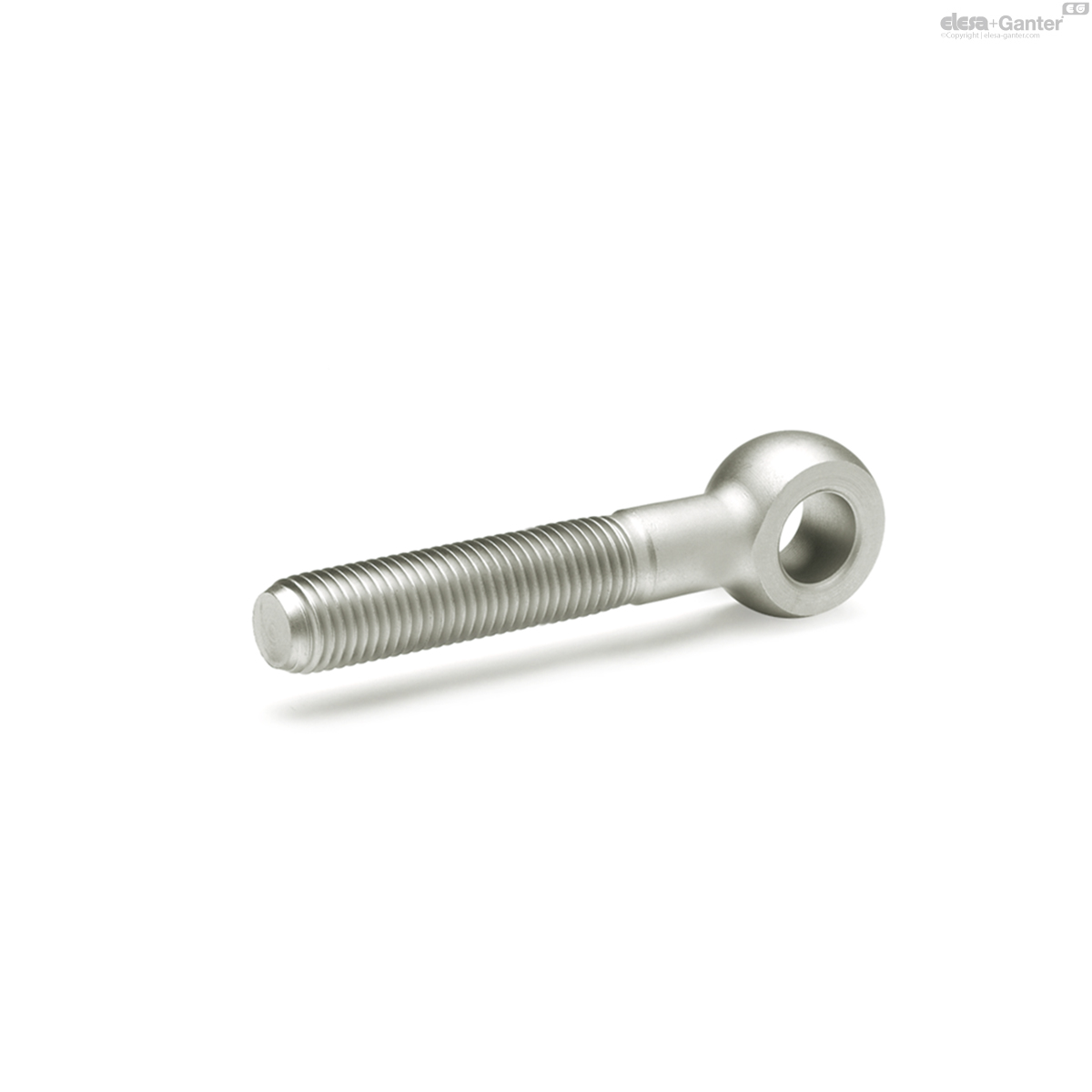

GN 1524-NIBoulons pivotants

Acier inoxydable

Acier / Acier inoxydable , avec boulon fileté long

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Acier inoxydable
Acier inoxydable
Acier
GN 1524
Acier
Acier inoxydable
GN 1524-NI
Acier inoxydable

GN 1524-NI

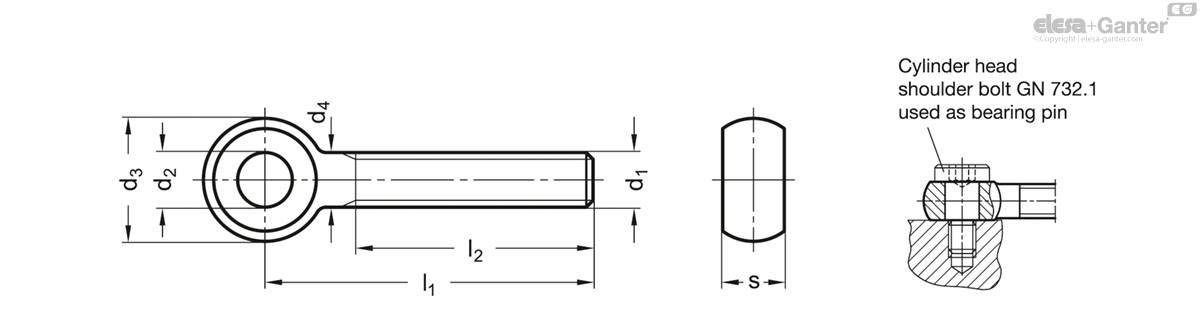

Code
d1
l1
l2
d2 E8
d3 -0.4
s -0.2
d4
M 6
50
40
6
12
8
6
10
M 6
60
40
6
12
8
6
15
M 6
70
40
6
12
8
6
2
M 6
80
40
6
12
8
6
20
M 8
50
40
8
16
10
8
24
M 8
60
45
8
16
10
8
25
M 8
70
45
8
16
10
8
30
M 8
80
45
8
16
10
8
35
M 8
100
45
8
16
10
8
30
M 10
50
38
10
20
12
10
35
M 10
60
46
10
20
12
10
40
M 10
70
50
10
20
12
10
48
M 10
80
50
10
20
12
10
55
M 10
100
50
10
20
12
10
66
M 10
120
50
10
20
12
10
75
M 12
50
35
12
25
14
12
60
M 12
60
42
12
25
14
12
70
M 12
70
52
12
25
14
12
75
M 12
80
60
12
25
14
12
85
M 12
100
60
12
25
14
12
100
M 12
120
60
12
25
14
12
115
M 12
130
60
12
25
14
12
125
M 16
70
49
16
32
18
16
140
M 16
80
59
16
32
18
16
158
M 16
100
77
16
32
18
16
180
M 16
120
80
16
32
18
16
210
M 16
140
80
16
32
18
16
245
M 16
160
80
16
32
18
16
270
M 20
100
75
20
40
22
20
300
M 20
120
95
20
40
22
20
346
M 20
140
100
20
40
22
20
390
M 20
160
100
20
40
22
20
438

Version in Steel

  • Tensile strength class 5.8
  • turned
  • blackened

Version in Stainless Steel NI

  • AISI 303
  • turned
  • matt shot-blasted

Swing bolts GN 1524 offer a longer threaded bolt contrary to DIN 444 .

For stocking purpose cylinder head shoulder bolts GN 732  can be used for the sizes M8, M10 and M12.
