HGFT/SLIndicateurs de niveau d'huile

Sans écran de contraste

Technopolymère jusqu'à 100°C

  • Icons/__logo__PA__.png
  • Icons/__logo__PAT-AR__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png

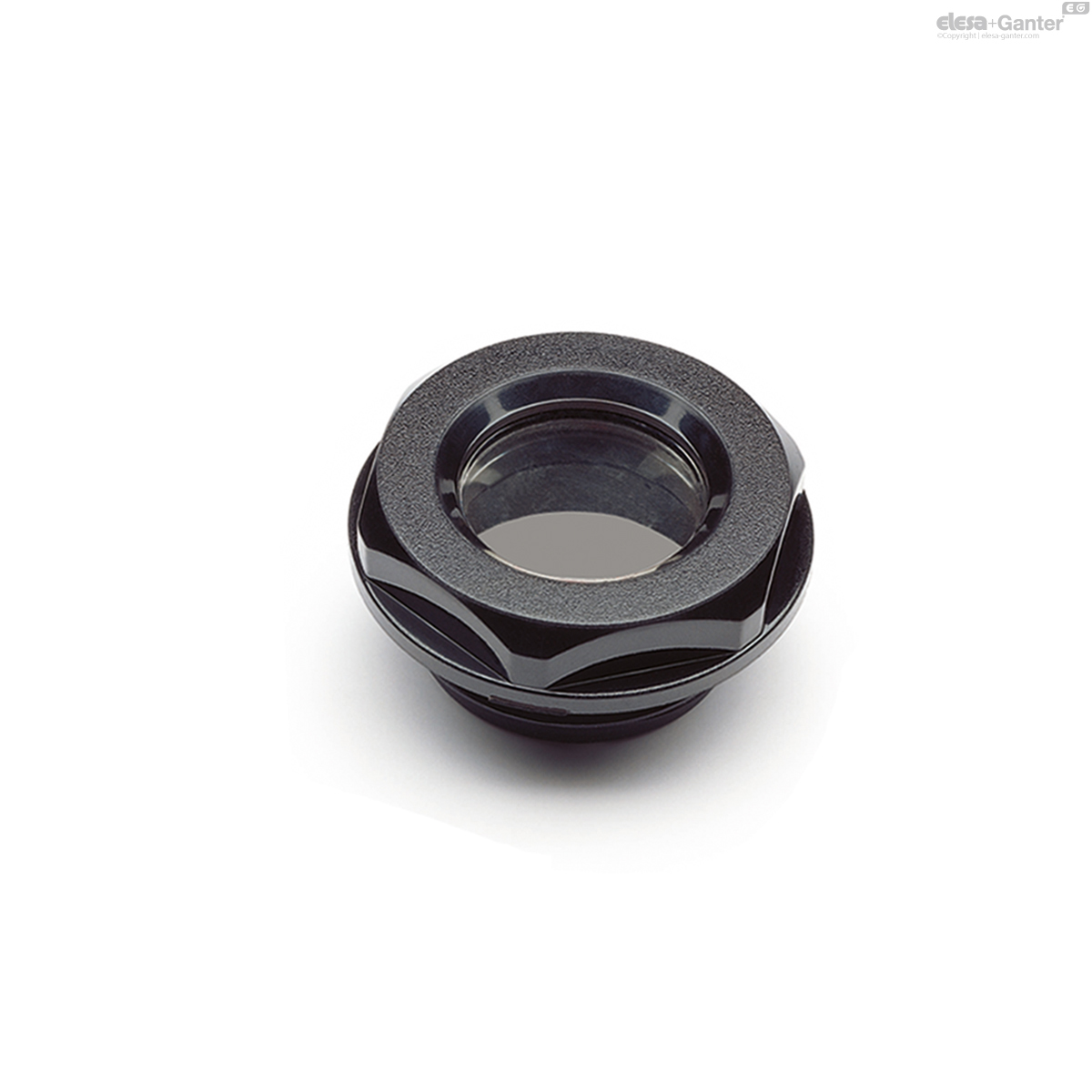

Sans écran de contraste
Sans écran de contraste
Sans écran de contraste
HGFT/SL
Sans écran de contraste

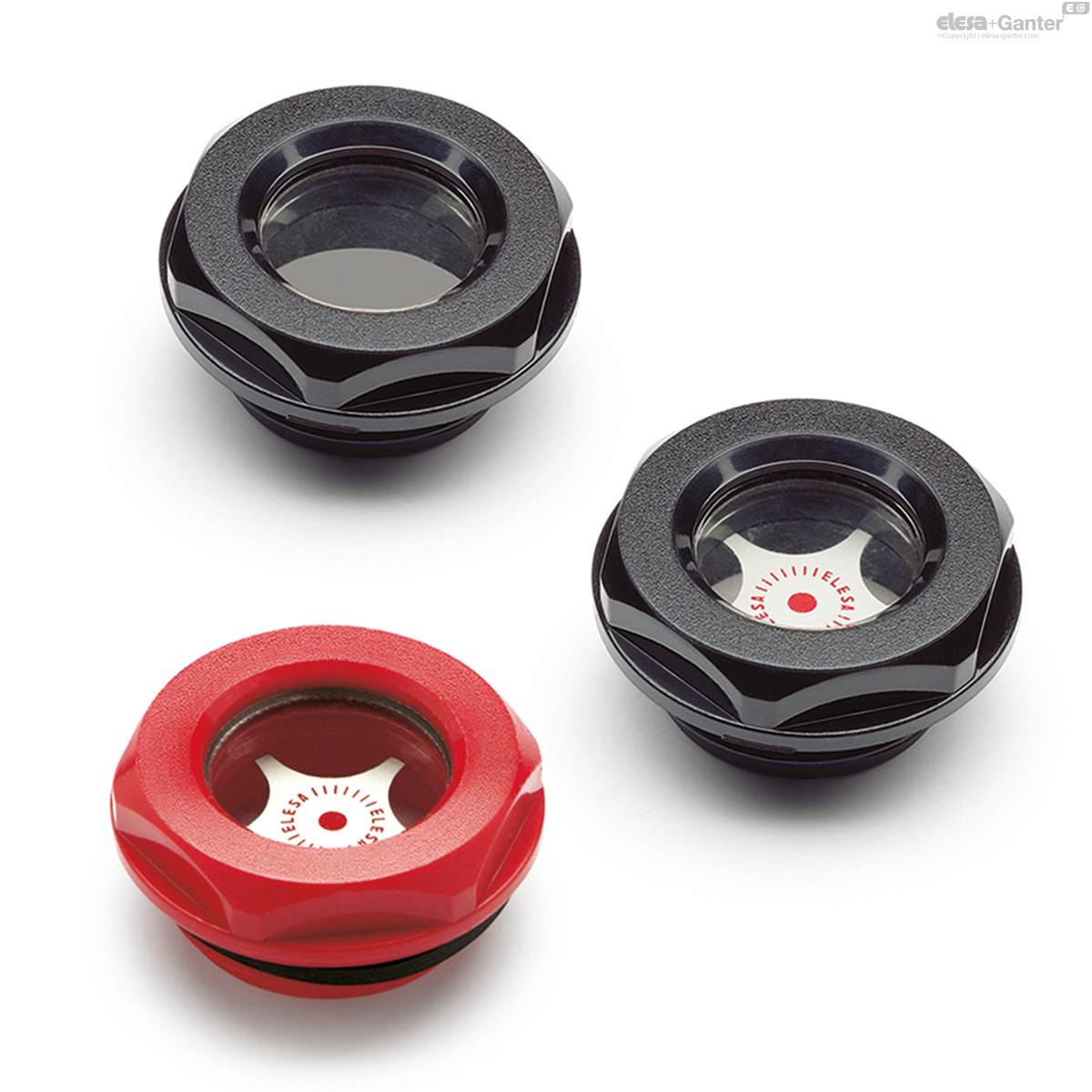

Avec reflecteur
HGFT.
Avec reflecteur

HGFT/SL

Réinitialiser

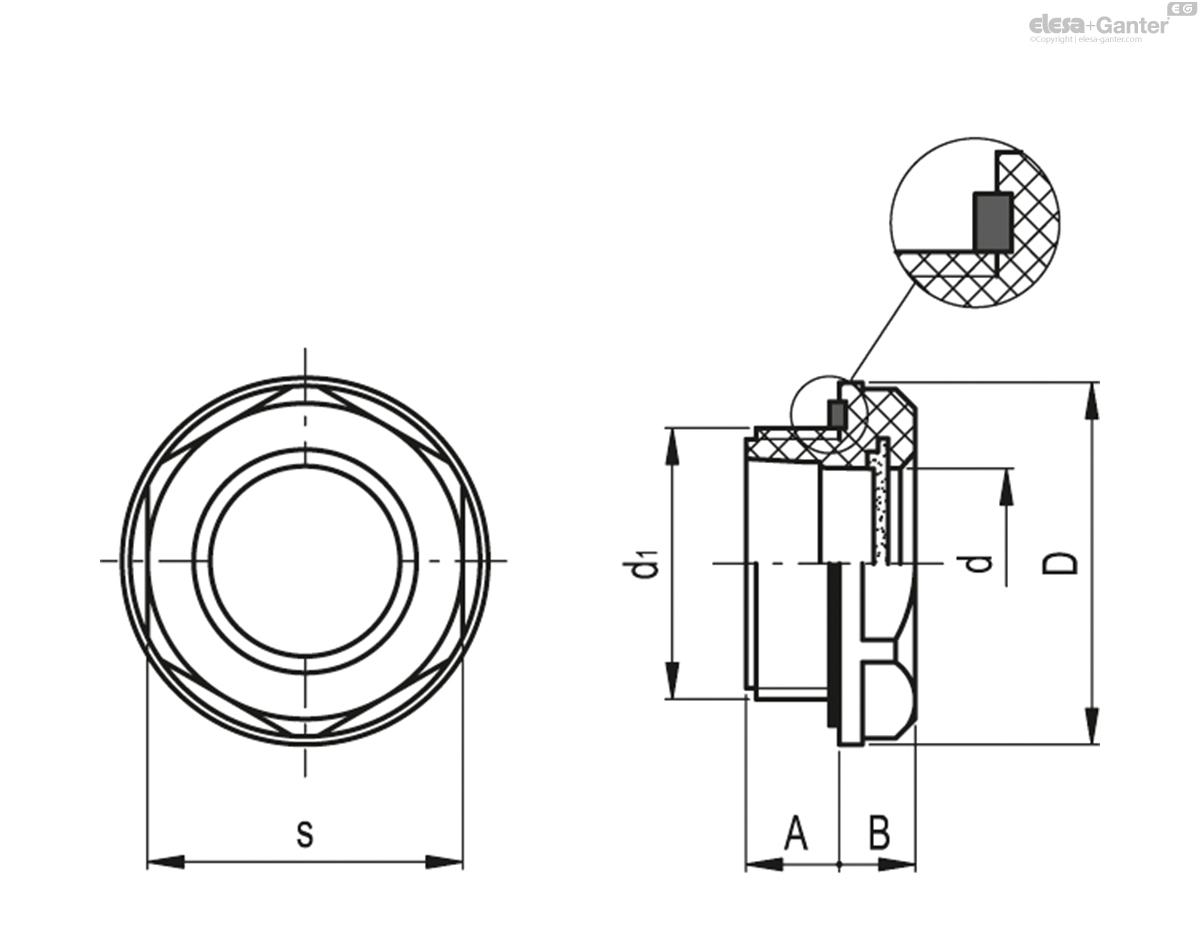

Code
Description
d1
A
B
D
d
s
Tightening torque
[Nm]
14436
HGFT.10/SL-M16x1.5-C9
M16x1.5
8
7.5
25
11
21.5
4÷5
5
14456
HGFT.13/SL-M20x1.5-C9
M20x1.5
10
8.5
28
14
24
5÷6
6
14476
HGFT.16/SL-M26x1.5-C9
M26x1.5
10
8.5
34.5
17.5
31
8÷10
11
14516
HGFT.21/SL-M33x1.5-C9
M33x1.5
11.5
9
42.5
22.5
38
10÷12
15
14446
HGFT.10/SL-3/8-C9
G 3/8
8
7
24
11
22
4÷8
5
14466
HGFT.13/SL-1/2-C9
G 1/2
10
8.5
28
14.5
24
6÷8
6
14486
HGFT.16/SL-3/4-C9
G 3/4
9.5
8.5
35
18
32
8÷10
9
14526
HGFT.21/SL-1-C9
G 1
11
9.5
42.5
23
38
10÷12
14
14546
HGFT.25/SL-1 1/4-C9
G 1 1/4
11
9
50
30
46
12÷15
20
14566
HGFT.40/SL-2-C9
G 2
12
11
66
40
60
12÷15
44
  • Icons/__logo__ELE_OD__.png

Material

Polyamide based (PA) technopolymer, black or red colour, glossy finish (HGFT-SL only black colour).

Window

Transparent polyamide based (PA-T/AR) technopolymer.

Packing ring

NBR synthetic rubber.

Standard executions

  • HGFT.: with matte anodised aluminium star-shaped contrast screen with red central level point.
  • HGFT-SL: without contrast screen.

Maximum continuous working temperature

100°C at 3 bar pressure.

Note

For use with other fluids with special additives, please contact ELESA Sales Department.

Accessories on request

Brass nut type GH. for fitting to reservoirs with wall thickness smaller than 5 mm.
