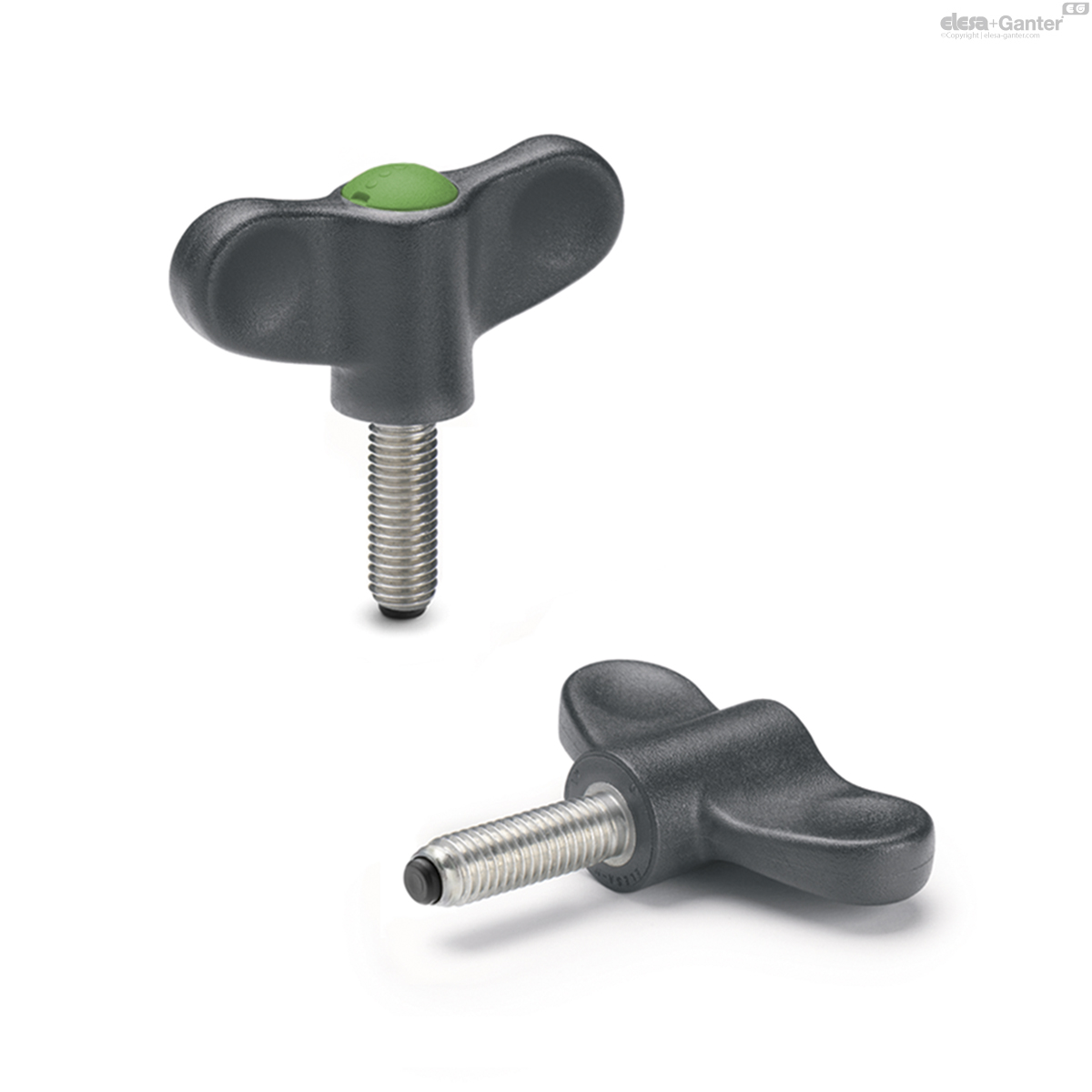

EWN-SST-p-PBoutons à ailes

Boutons à ailes

Tampon en technopolymère,

  • Icons/__logo__PA__.png
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g13030__.png
Boutons à ailes
Boutons à ailes
C1 - RAL 7021
C5 - RAL 5024
C17 - RAL 6017
C4 - RAL 1021
C2 - RAL 2004
C3 - RAL 7035
C6 - RAL 3000
C3 - RAL 7035
C4 - RAL 1021
C1 - RAL 7021
C5 - RAL 5024
C17 - RAL 6017
C6 - RAL 3000
C2 - RAL 2004

EWN-SST-p-PB

Réinitialiser
Code
Description
D
d6g
L
d1
d2
l
l1
l2
b
224576-C2
EWN.48-SST-p-M6x20-PB-C2
47
M6
24
13.5
4
20
1.5
5.5
7
16
224586-C2
EWN.48-SST-p-M6x30-PB-C2
47
M6
24
13.5
4
30
1.5
5.5
7
16
224661-C2
EWN.55-SST-p-M8x20-PB-C2
55
M8
28
16
5
20
1.8
6.5
8
26
224666-C2
EWN.55-SST-p-M8x30-PB-C2
55
M8
28
16
5
30
1.8
6.5
8
29
224691-C2
EWN.70-SST-p-M10x20-PB-C2
70
M10
36
20
6
20
2
8
10
42
224696-C2
EWN.70-SST-p-M10x30-PB-C2
70
M10
36
20
6
30
2
8
10
53

EWN-SST-p-PO

Réinitialiser
Code
Description
D
d6g
L
d1
d2
l
l1
l2
b
224556-C2
EWN.48-SST-p-M6x20-PO-C2
47
M6
24
13.5
4
20
1.5
5.5
7
16
224566-C2
EWN.48-SST-p-M6x30-PO-C2
47
M6
24
13.5
4
30
1.5
5.5
7
17
224646-C2
EWN.55-SST-p-M8x20-PO-C2
55
M8
28
16
5
20
1.8
6.5
8
26
224656-C2
EWN.55-SST-p-M8x30-PO-C2
55
M8
28
16
5
30
1.8
6.5
8
27
224676-C2
EWN.70-SST-p-M10x20-PO-C2
70
M10
36
20
6
20
2
8
10
44
224686-C2
EWN.70-SST-p-M10x30-PO-C2
70
M10
36
20
6
30
2
8
10
52
  • Icons/__logo__ERGO__.png
  • Icons/__logo__IF95__.png
  • Icons/__logo__Design9697__.png

Material

Glass-fibre reinforced polyamide based (PA) technopolymer, grey-black colour, matte finish.

Boss cap

  • ECA.W: glass-fibre reinforced polyamide based (PA) technopolymer, in Elecolors colours, matte finish, press-fit assembly. Supplied, removable by a screwdriver.

Available also as accessory sold separately (see table)

Standard executions

  • EWN-SST-p-PO: AISI 303 stainless steel threaded stud, acetal resin (POM) pad.
  • EWN-SST-p-PB: AISI 303 stainless steel threaded stud, brass pad.

Features and applications

The chamfered end with bolt avoids to damage the surface of contact even in case of strong clamping.

Standard executions either with brass or acetal resin pad.

Ergonomy and design

The slightly concave marks on the wings help to position the fingers in order to apply the maximum force when tightening.

Accessories on request

  • ECA.W: glass-fibre reinforced polyamide based (PA) technopolymer boss cap, in Elecolors colours, matte finish, press-fit assembly (see table).
