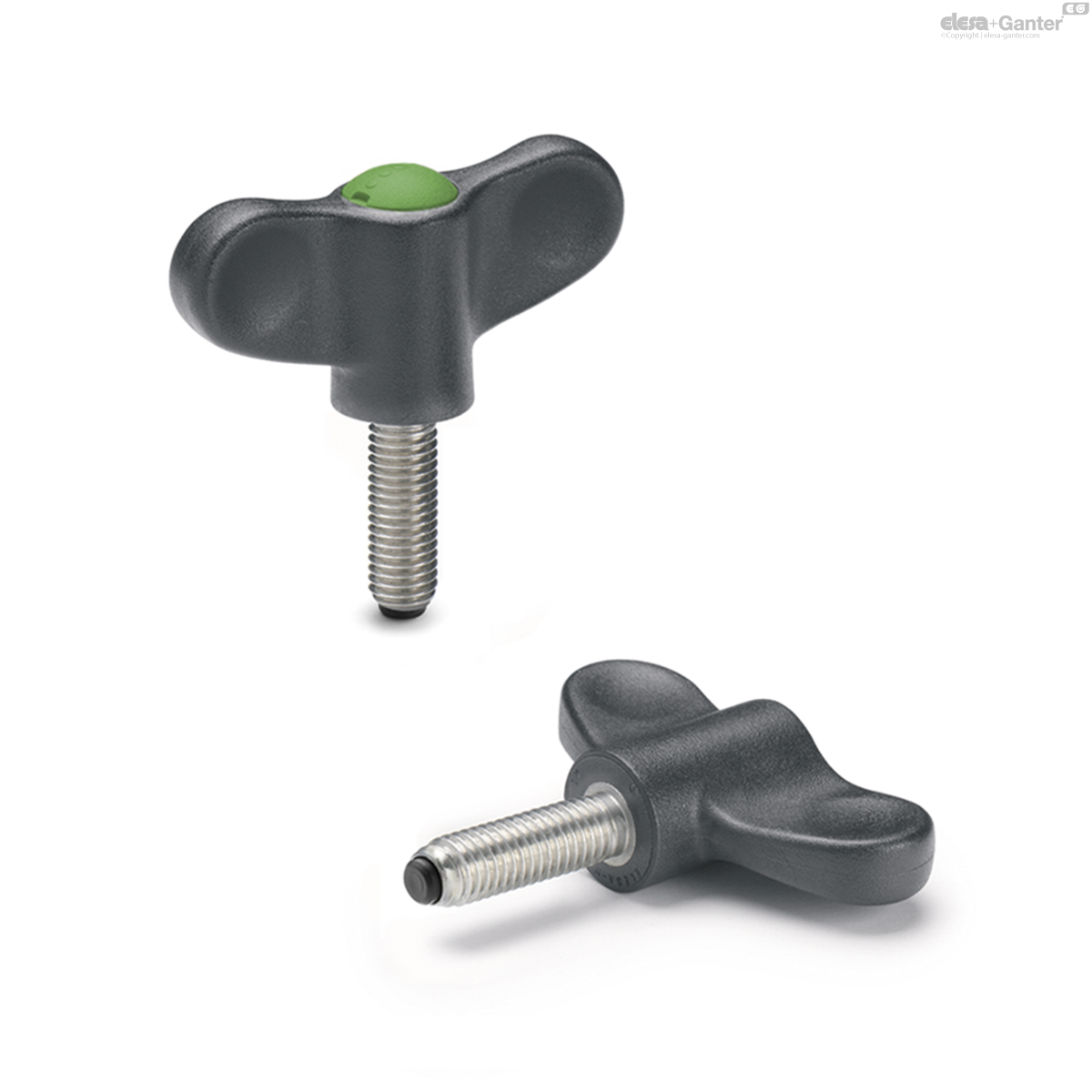

EWN-SST-p-PFlügelmuttern

Flügelmuttern

mit Gummiauflage, Kunststoff Thermoplast

Technical datasheet

EWN-SST-p-PB

Katalog	Beschreibung	D	d_6g	L	d₁	d₂	l	l₁	l₂	b

224576-C2	EWN.48-SST-p-M6x20-PB-C2	47	M6	24	13.5	4	20	1.5	5.5	7	16
224586-C2	EWN.48-SST-p-M6x30-PB-C2	47	M6	24	13.5	4	30	1.5	5.5	7	16
224661-C2	EWN.55-SST-p-M8x20-PB-C2	55	M8	28	16	5	20	1.8	6.5	8	26
224666-C2	EWN.55-SST-p-M8x30-PB-C2	55	M8	28	16	5	30	1.8	6.5	8	29
224691-C2	EWN.70-SST-p-M10x20-PB-C2	70	M10	36	20	6	20	2	8	10	42
224696-C2	EWN.70-SST-p-M10x30-PB-C2	70	M10	36	20	6	30	2	8	10	53

EWN-SST-p-PO

Zurücksetzen

Katalog	Beschreibung	D	d_6g	L	d₁	d₂	l	l₁	l₂	b

224556-C2	EWN.48-SST-p-M6x20-PO-C2	47	M6	24	13.5	4	20	1.5	5.5	7	16
224566-C2	EWN.48-SST-p-M6x30-PO-C2	47	M6	24	13.5	4	30	1.5	5.5	7	17
224646-C2	EWN.55-SST-p-M8x20-PO-C2	55	M8	28	16	5	20	1.8	6.5	8	26
224656-C2	EWN.55-SST-p-M8x30-PO-C2	55	M8	28	16	5	30	1.8	6.5	8	27
224676-C2	EWN.70-SST-p-M10x20-PO-C2	70	M10	36	20	6	20	2	8	10	44
224686-C2	EWN.70-SST-p-M10x30-PO-C2	70	M10	36	20	6	30	2	8	10	52

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.

Abdeckkappe

ECA.W: glasfaserverstärkter Polyamid (PA)-Thermoplast, in Elecolors-Farben, matt, Montage durch Einpressen. Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.

Zubehör: Separat erhältlich (siehe Tabelle).

Standardausführungen

EWN-SST-p-PO: Gewindestift, Edelstahl 1.4305, Druckzapfen Kunststoff Thermoplast (POM)
EWN-SST-p-PB: Gewindestift, Edelstahl 1.4305, Druckzapfen Messing

Funktionen und Anwendungen

Der Druckzapfen verhindert Schäden an der Kontaktoberfläche, auch bei starkem Klemmen.

Standardausführungen entweder mit Messing- oder Kunststoff (POM)-Druckzapfen.

Ergonomie und Design

Die leichten Einbuchtungen am Flügelende geben den Fingern Halt und eine große Kontaktfläche, somit lassen sich verhältnismäßig hohe Anzugsdrehmomente erzielen.
