Technical datasheet

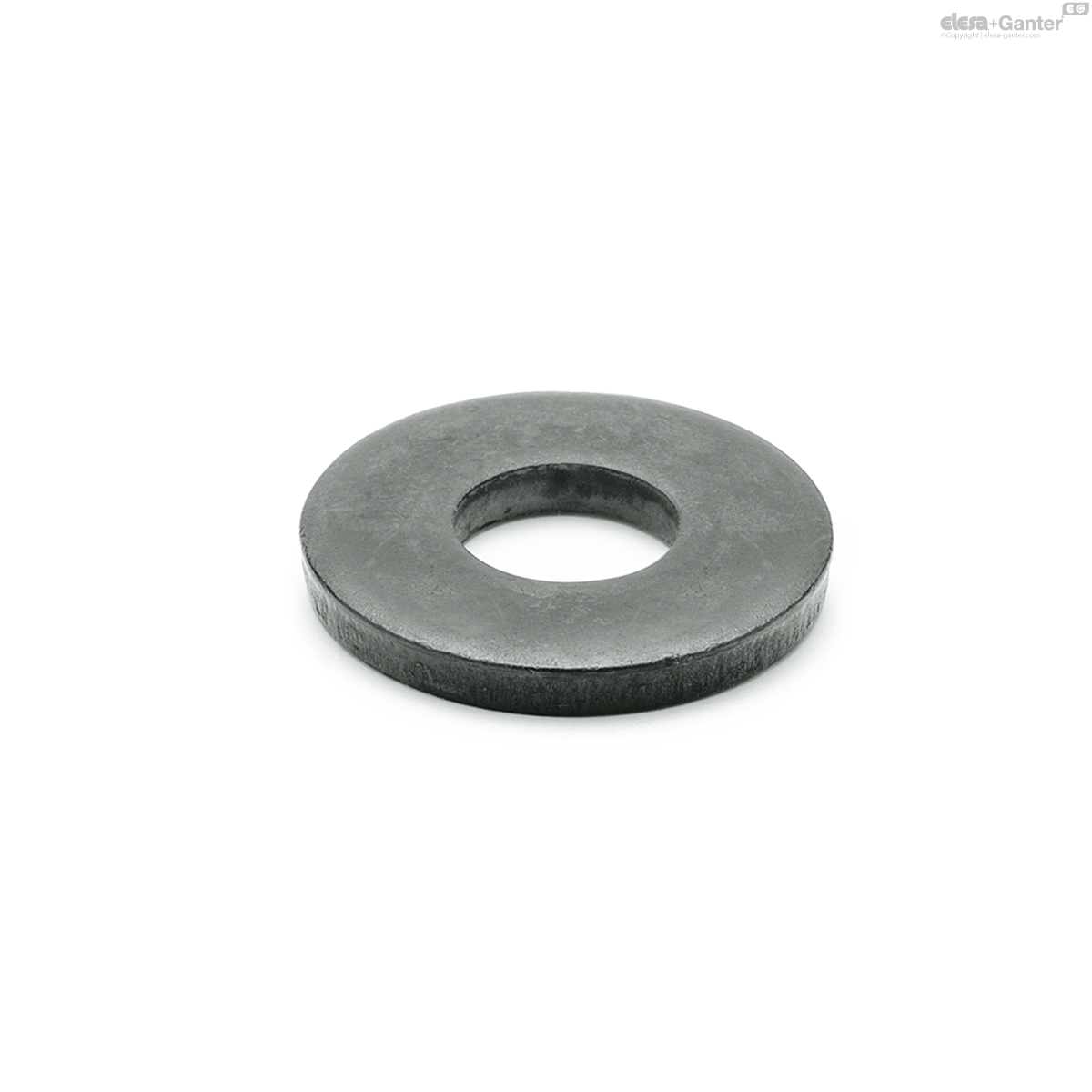

DIN 6340Rondelles
Rondelles
|

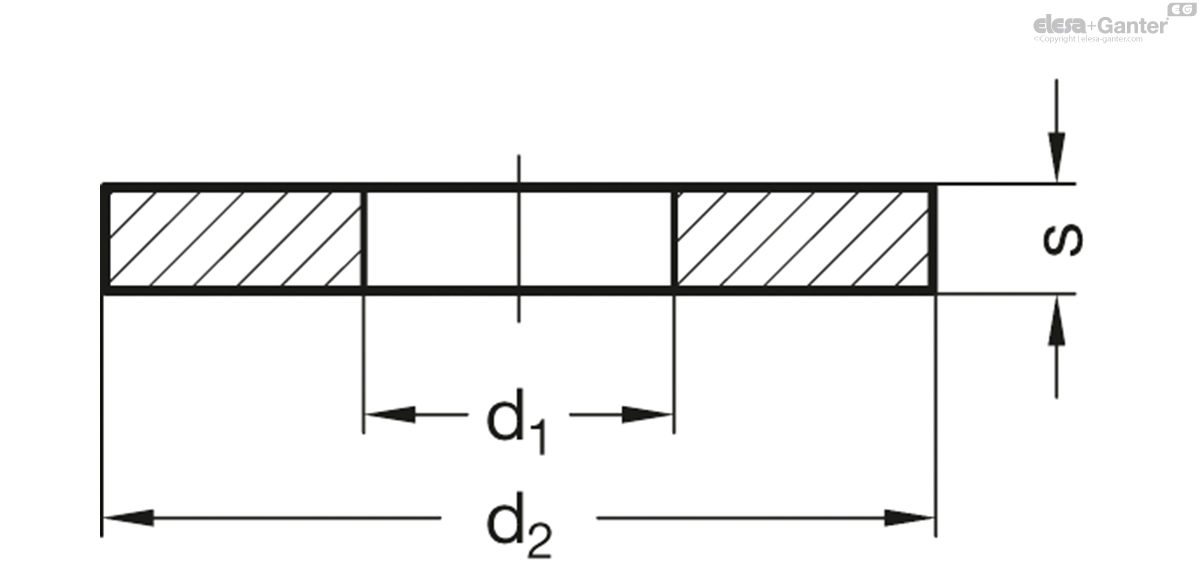

Code
|
d1
|
d2
|
s
|
For threaded bolts
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
DIN 6340-6,4
|
6.4
|
17
|
3
|
M 6
|
4
|
|
DIN 6340-8,4
|
8.4
|
23
|
4
|
M 8
|
10
|
|
DIN 6340-10,5
|
10.5
|
28
|
4
|
M 10
|
16
|
|
DIN 6340-13
|
13
|
35
|
5
|
M 12
|
27
|
|
DIN 6340-15
|
15
|
40
|
5
|
M 14
|
36
|
|
DIN 6340-17
|
17
|
45
|
6
|
M 16
|
56
|
|
DIN 6340-21
|
21
|
50
|
6
|
M 20
|
60
|
|
DIN 6340-25
|
25
|
60
|
8
|
M 24
|
128
|
|
DIN 6340-31
|
31
|
68
|
10
|
M 30
|
205
|
Heat-treated steel
- tempered hardness (350 + 80) HV 30
- phosphate-threated
- blanked not deburred
Washers DIN 6340 are mainly used for elongated holes.
Produits associés
DIN 6319
Rondelles articulées
Acier / Acier inoxydable

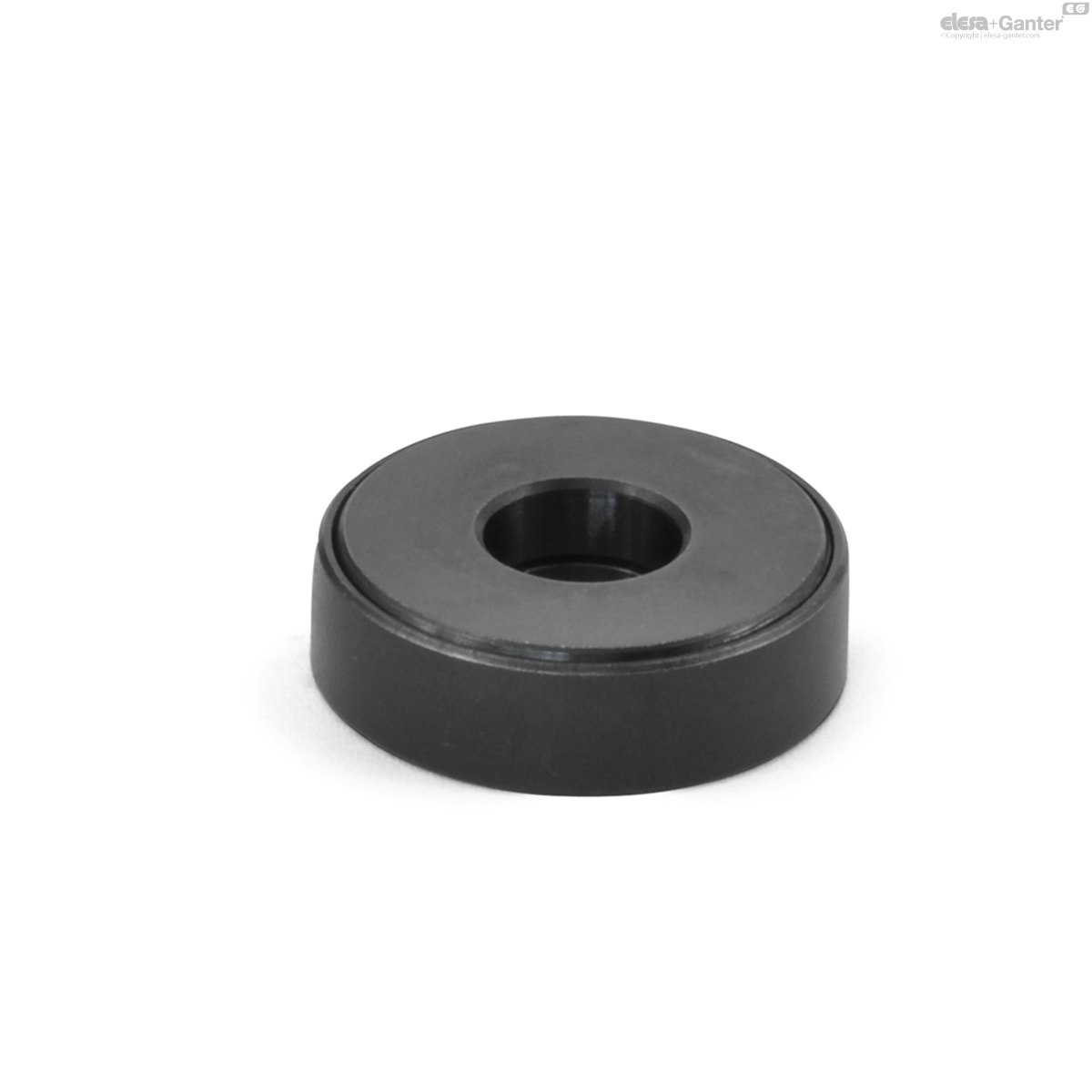

GN 184
