9192.3-25-M8-20 GN 9192.3 Vérins de hauteur

9192.3-25-M8-20

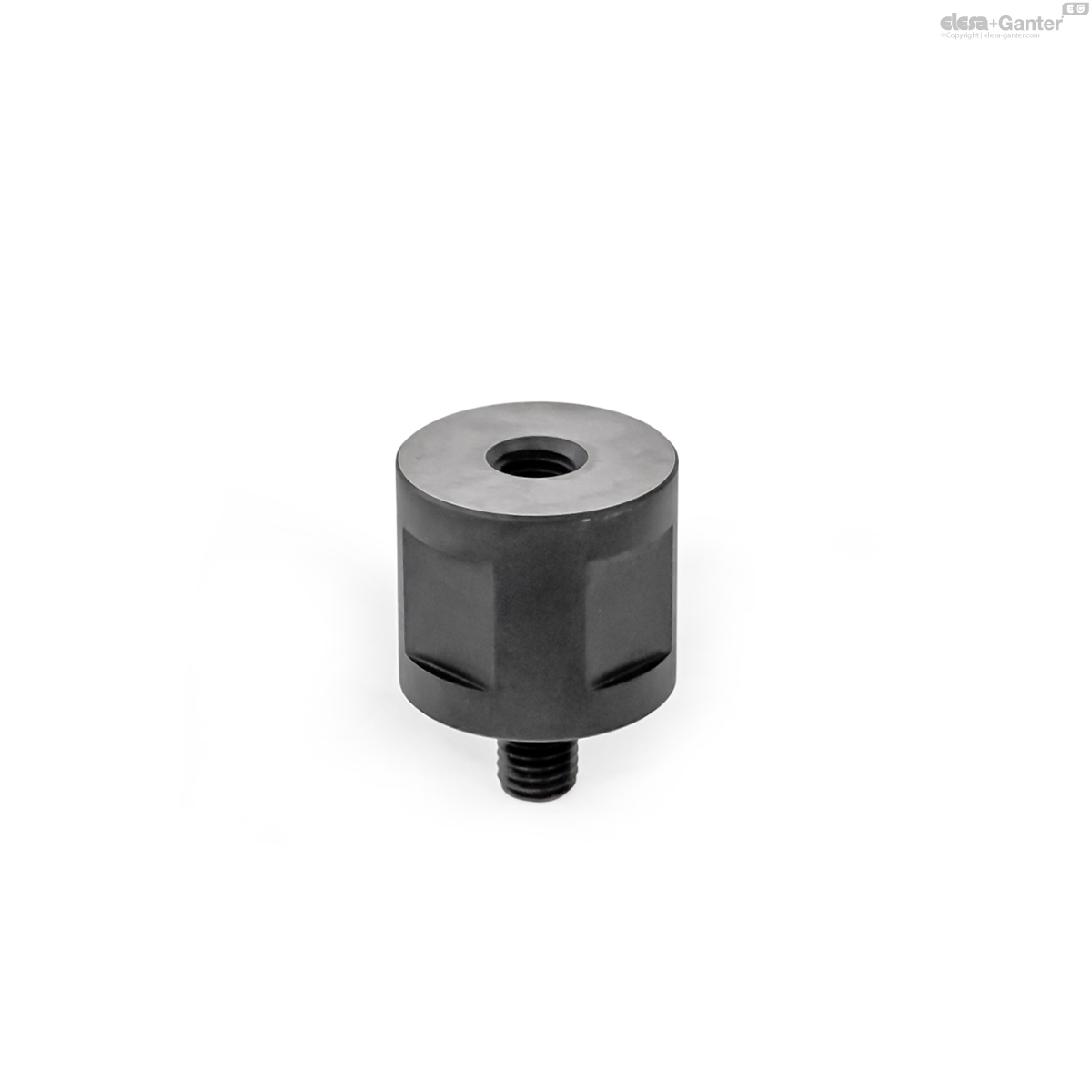

GN 9192.3 Vérins de hauteur

  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 9192.3

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 9192.3-25-M8-20
d1 -0.1
25
h1 ±0.01
20
d2
M 8
h2
10
l
20
A/F
22
71
9192.3-25-M8-20 drawing

Steel

  • Case-hardened
  • Blackened

Grub screw DIN 913

Steel, blackened

Height adjusting cylinders GN 9192.3 are used to increase the clamping height of down-thrust clamps GN 9192.

Height adjusting cylinders can also be used in combination with positioning elements and clamping pads to position contact points at a greater distance from the reference surface.
