9192.2-28-7
GN 9192.2 Anneau de positionnement
pour pinces à poussée vers le bas GN 9192
Délai: 1-2 semaines Toutes les tailles et variantes de GN 9192.2
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte

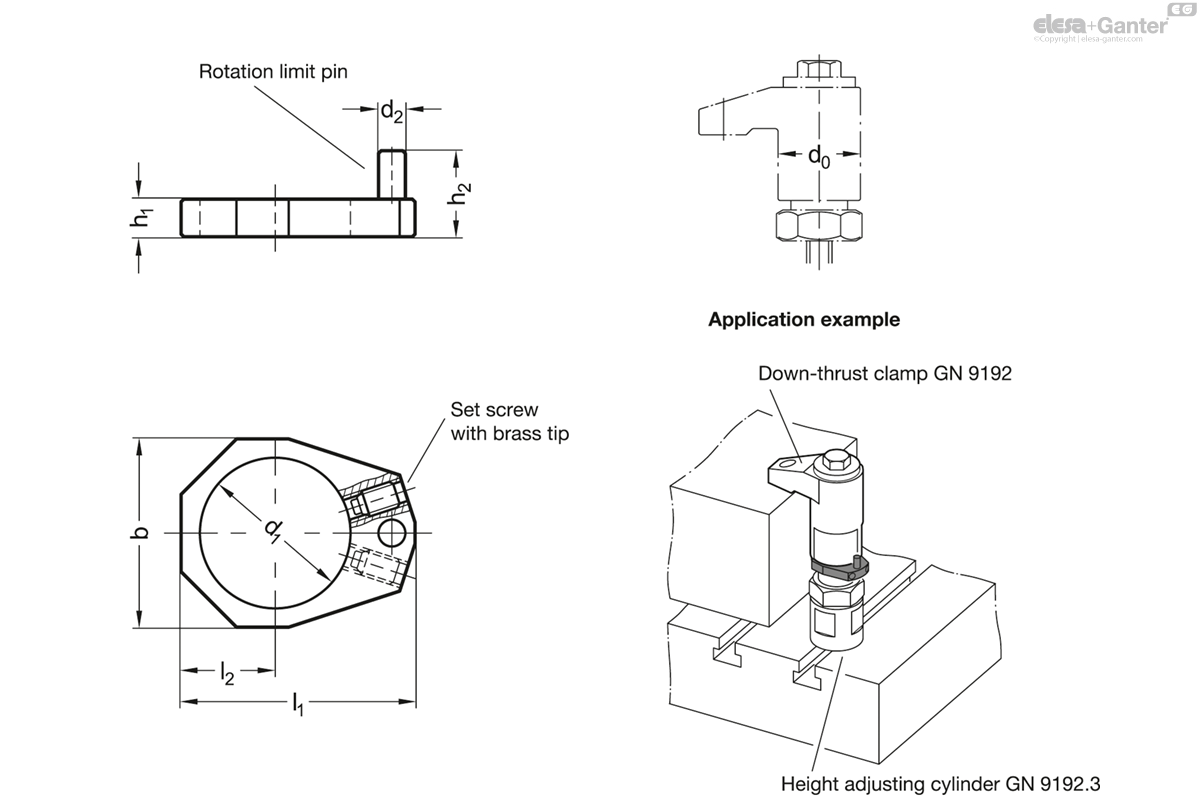

Fiche technique
Caractéristiques techniques
- Code
- GN 9192.2-28-7
- d0
GN 9192 - 40
- d1
- 28
- h1
- 7
- b
- 35
- d2
- 5
- h2
- 16
- l1
- 43.5
- l2
- 17.5
- 32
Steel
Blackened
Set screws
- Steel, blackened
- Brass tip
Positioning rings GN 9192.2 limit the swiveling range of down-thrust clamps GN 9192 to 110° left or right via a positioning pin. The position of the ring can be adjusted to ensure that the clamping position is reached reliably when the clamp swivels against the positioning pin.
The positioning ring is secured with two set screws. The stroke of the down-thrust clamp is reduced by the height h1 of the positioning ring.
