417.1-4-ST-SW GN 417.1-ST Acier
Acier / Acier inoxydable, pour doigts d'indexation GN 417
Délai de livraison prévu 5-7 jours ouvrables
Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique
Caractéristiques techniques
- Code
- GN 417.1-4-ST-SW
- d Nominal dimension
- 4
- d
Actual dimension +0.1 - 4.1
- b1
- 22
- b2
- 16.5
- b3
- 6
- b4 -0.2
- 3.3
- h1
- 7
- h2
- 4
- h3
- 10
- k1
- 14
- k2
- 4
- k3
- 8.5
- 10
Version in Steel precision casting ST
Powder coated
Black, RAL 9005, textured finish SW
Version in Stainless Steel precision casting NI
AISI CF-8
Blank, matte shot-blasted GS

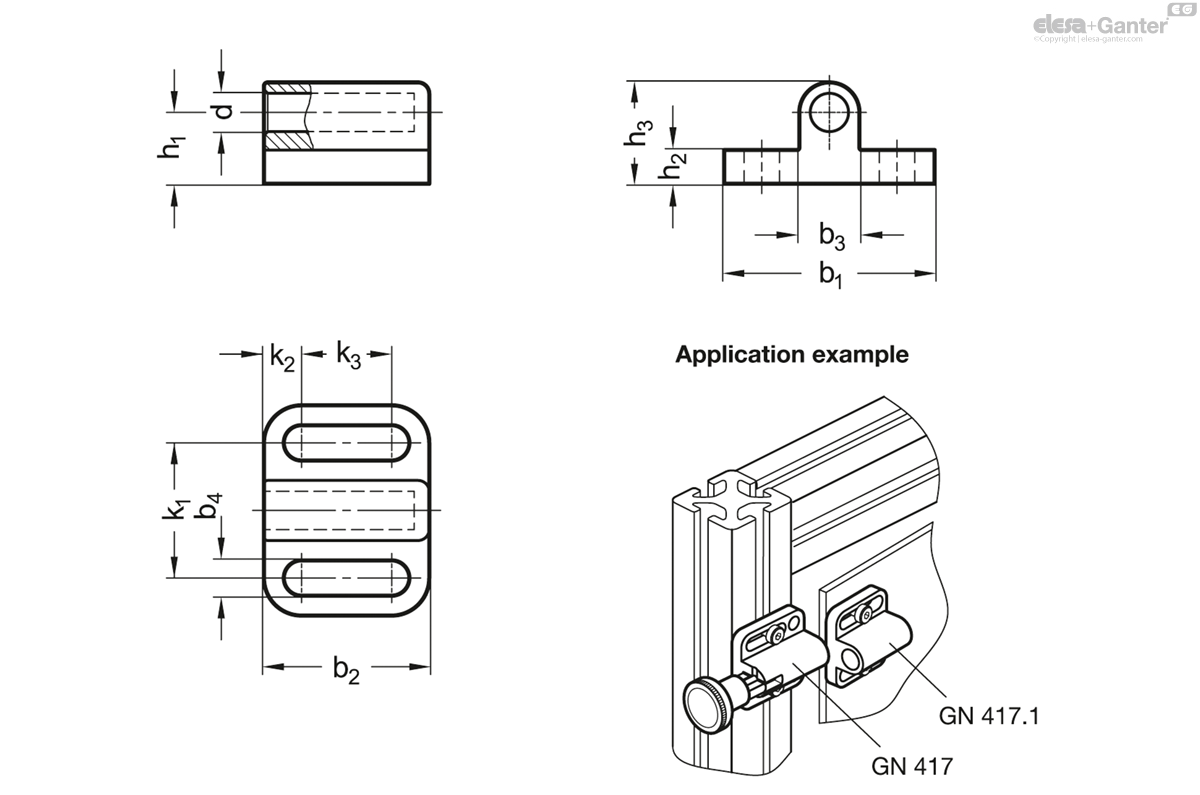

Locators GN 417.1 are used for positioning the indexing pins of indexing plungers GN 417.
They are mounted using slots that permit adjustment parallel to the mounting hole. For example, this allows gap dimensions to be adjusted for doors or tolerance errors to be compensated. Washers make it easier to mount the parts using the slots.
