269-160-B17 GN 269-B Alésage

269-160-B17

GN 269-B Alésage

Acier inoxydable
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__IF__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 269

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 269-160-B17
Length l
160
d1 H9
Bore
B 17
d2
32
h1
32
h2 ≈
22.6
h3
9.4
h4 ≈
71
Ø Griff
23
396

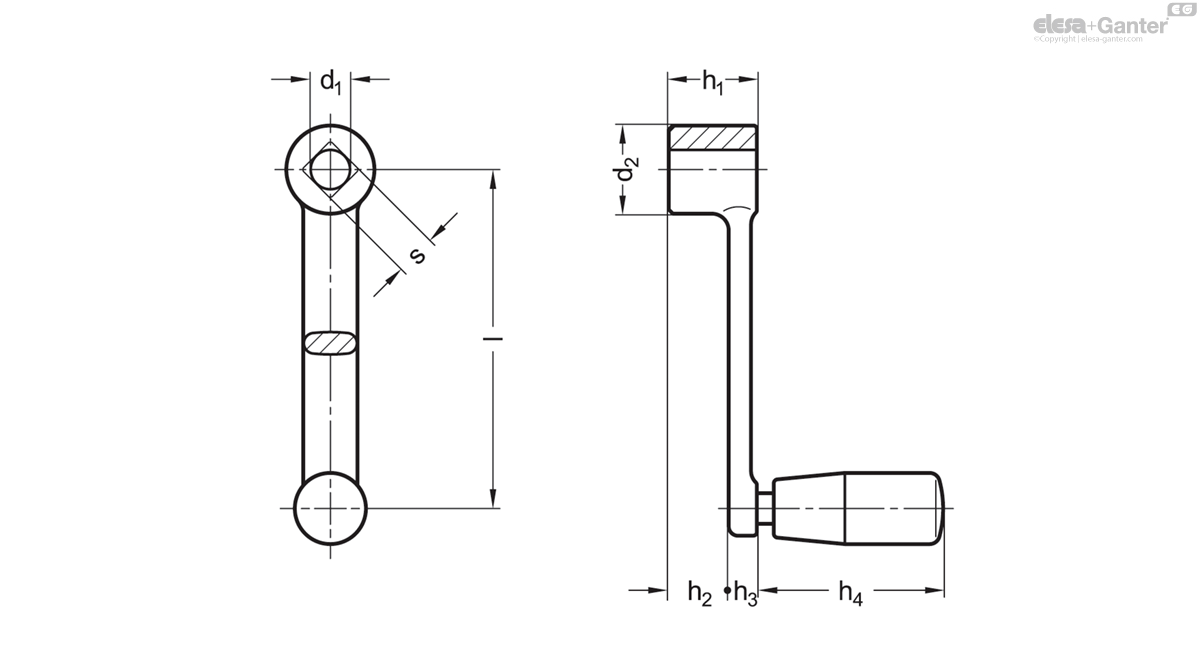

269-160-B17 drawing

Body

Stainless steel precision casting AISI CF-8

Contact face of hub machined

Revolving handle

Plastic, phenolic resin (PF)

  • Black, shiny finish
  • Spindle
  • Stainless steel AISI 304

Cranked handles GN 269 have been designed to comply with stringent hygiene requirements.

The cylindrical handles are made of phenolic resin material which in general provides good stability when exposed to chemicals.
