732.1-M8-10-15-ST GN 732.1 Acier

732.1-M8-10-15-ST

GN 732.1 Acier

Acier / Acier inoxydable
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 732.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 732.1-M8-10-15-ST
d1
M 8
d2
10 -0.05/-0.08
l1 +0.20/+0.13
15
d3
16
l2
11
l3
5
s
5
18

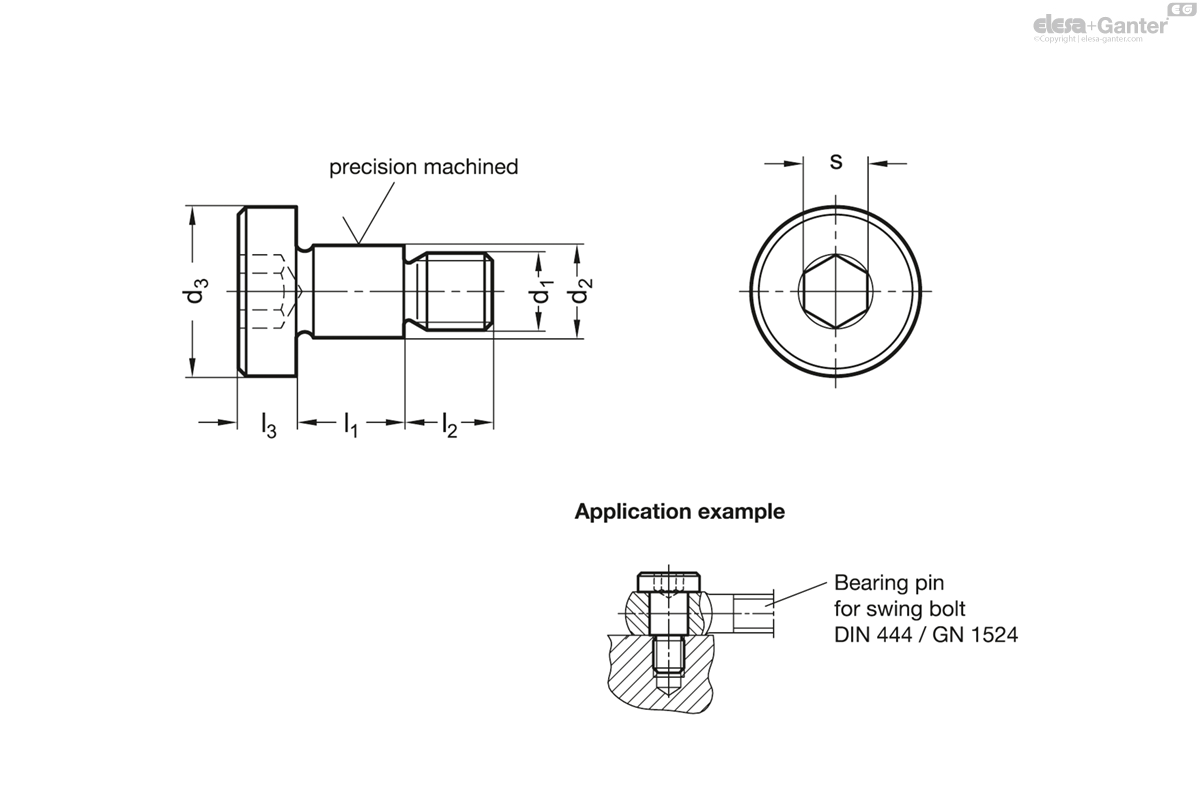

732.1-M8-10-15-ST drawing
  • Steel ST
  • Property class 5.8
  • Blackened
  • Case-hardened (all round depth 0.2 to 0.4 mm)

Stainless steel AISI 303 NI

The dimensions d2 / l1 of the cylinder head shoulder bolts GN 732.1 permit a use as bearing pin for swing bolts DIN 444 , swing bolts GN 1524  swing nuts GN 444.2  and hubs with eccentrical cam GN 919 .
