732.1-M8-10-15-ST GN 732.1 Stahl

732.1-M8-10-15-ST

GN 732.1 Stahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 732.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 732.1-M8-10-15-ST
d1
M 8
d2
10 -0.05/-0.08
l1 +0.20/+0.13
15
d3
16
l2
11
l3
5
s
5
18

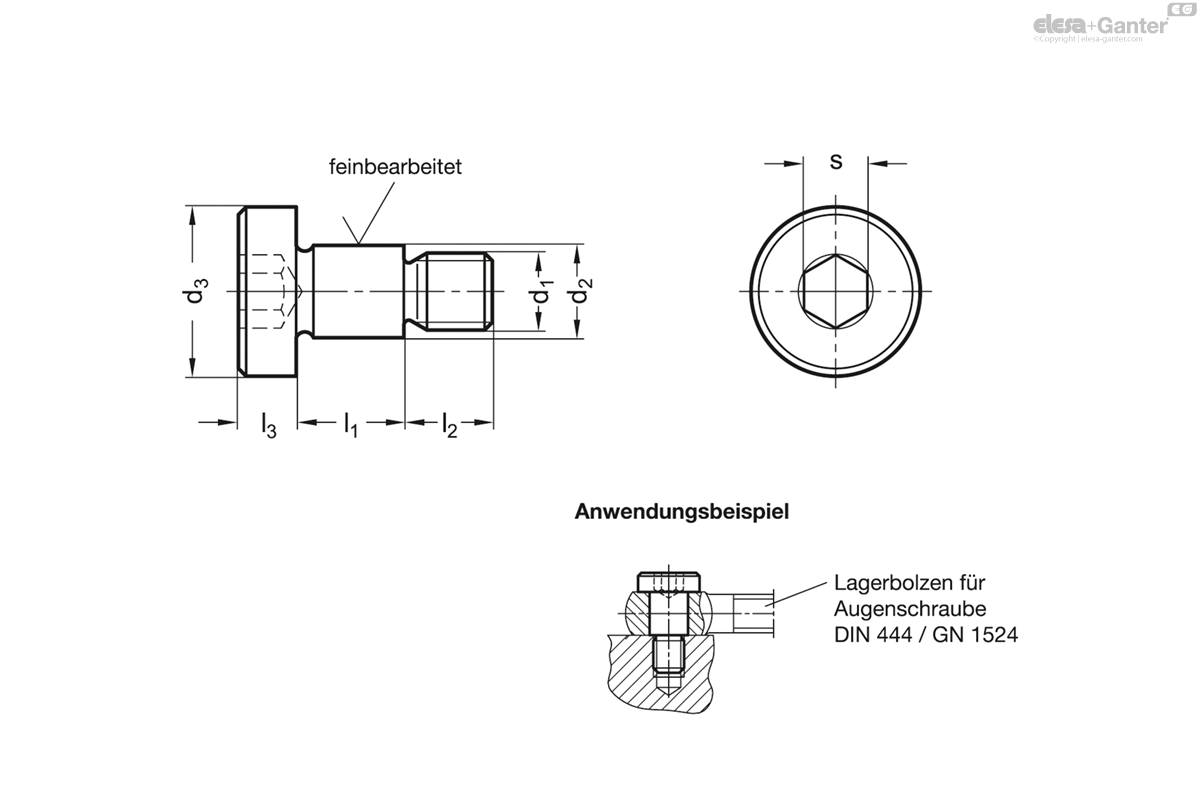

732.1-M8-10-15-ST drawing
  • Stahl ST
  • Festigkeitsklasse 5.8
  • brüniert
  • einsatzgehärtet (EHT 0,2 bis 0,4 mm)

Edelstahl 1.4305 NI

Die Abmessungen d2 / l1 der Bundschrauben GN 732.1 gestatten die Verwendung als Lagerbolzen bei Augenschrauben DIN 444 , Augenschrauben GN 1524  Augenmuttern GN 444.2  Naben mit Spiralexzentern GN 919 .
