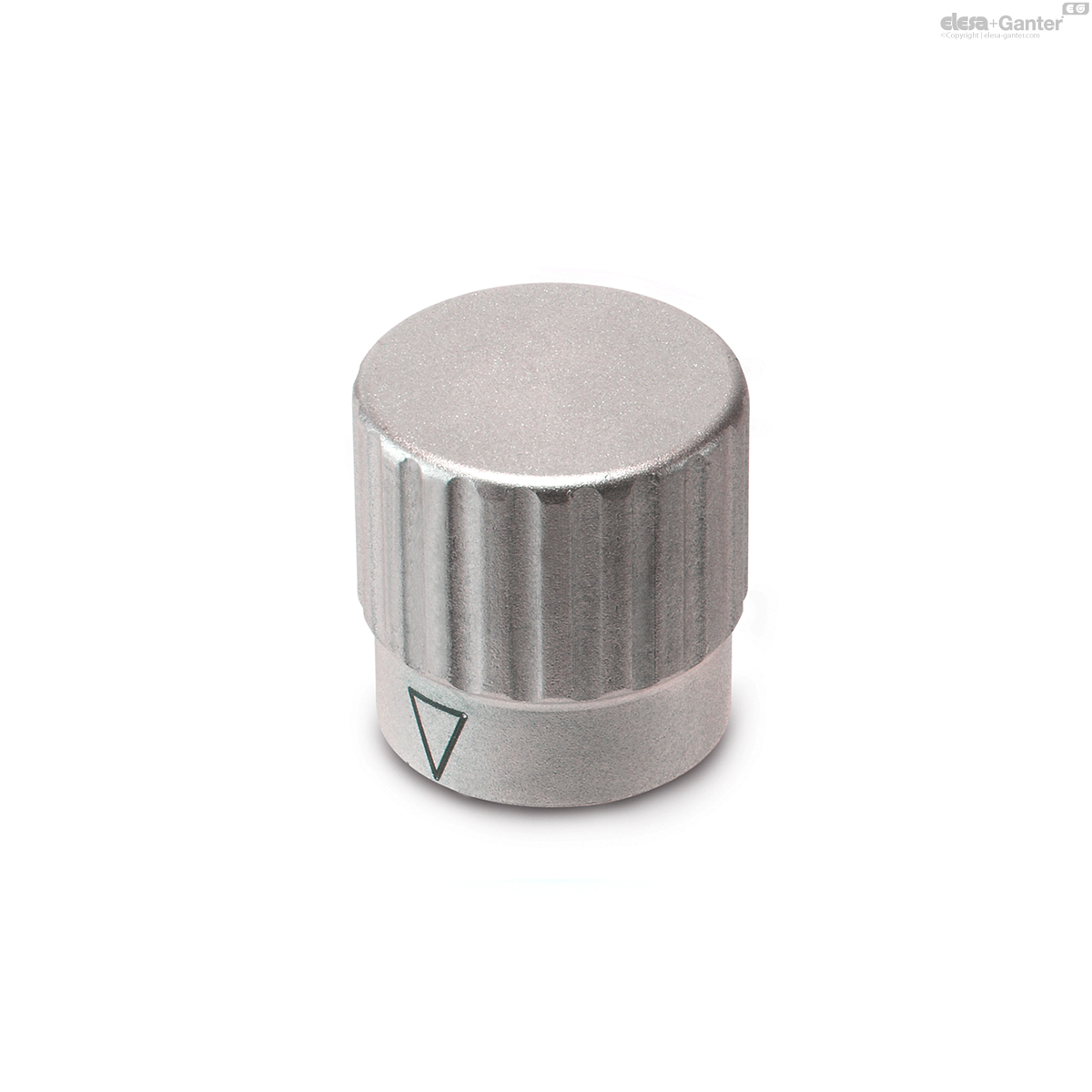

436.1-28-B6-A-MT GN 436.1-A Avec flèche

436.1-28-B6-A-MT

GN 436.1-A Avec flèche

Acier inoxydable
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 436.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 436.1-28-B6-A-MT
d1
28
d2 H8 Bore
B 6
d3
26
d4
M 4
h1
27
h2
9
Length l
13
t min.
20
116

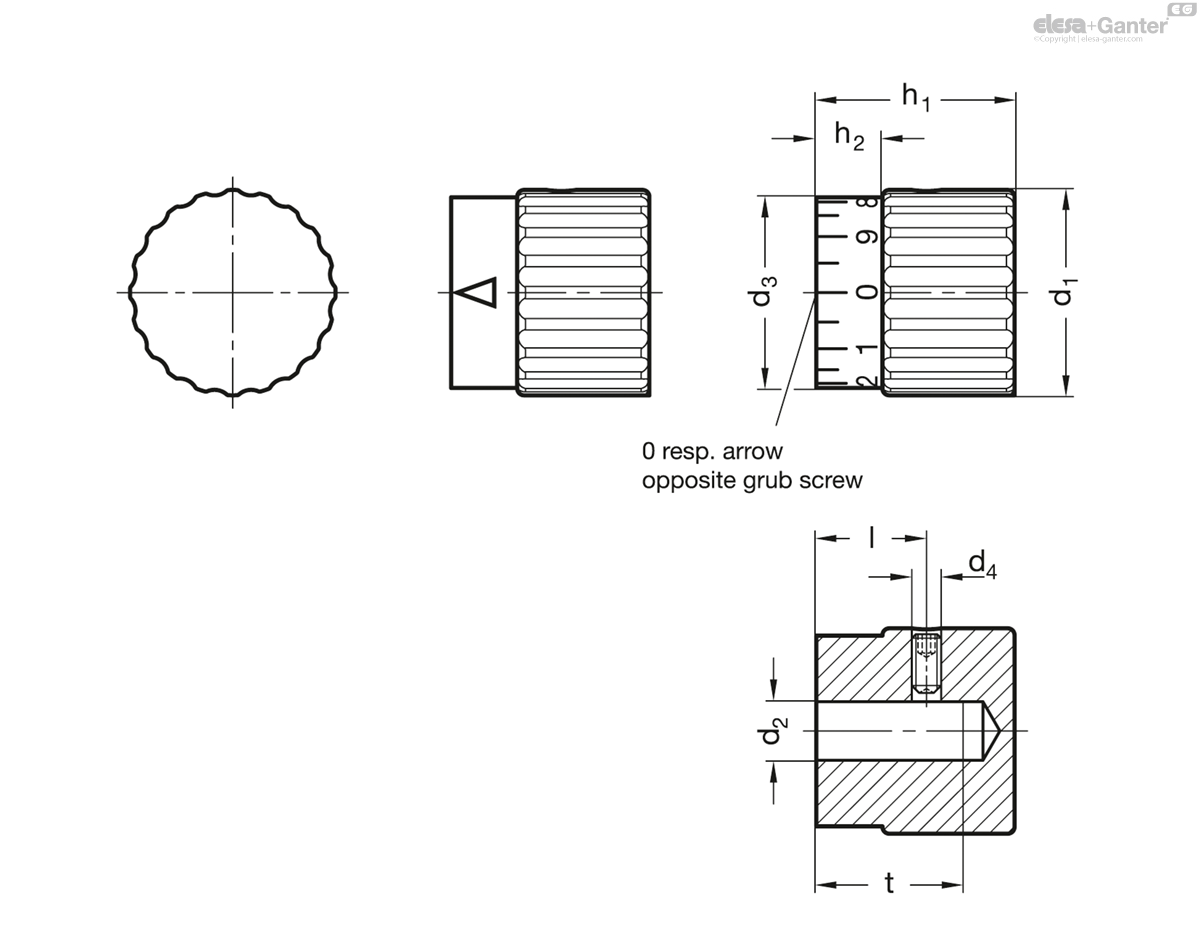

436.1-28-B6-A-MT drawing

Type

  • Type A: With arrow
  • Type B: Neutral, without arrow or scale
  • Type S: With standard scale 0...9, 20 graduations

Knob

Stainless steel AISI 304

  • Matte shot-blasted finish MT
  • Arrow for type A
  • Laser-engraved
  • Scale for type S
  • Laser-engraved

Grub screw DIN 916

Stainless steel

with internal hex and serrated point

Scale and arrow on the control knobs GN 436.1 are indelibly marked and easily legible.

Besides the standard scale (type S) the control knobs can be supplied with any type of graduation.

Regarding design, numbering run, numbering position and numbering sequence of the scale please see the layout for scale knobs on the order sheet 'How to Order Graduations' .

  • Special graduations (see „How to Order Graduations“)
