607.4-8-8-ST GN 607.4 Doigts d'indexation

607.4-8-8-ST

GN 607.4 Doigts d'indexation

pour le soudage, sans position de repos
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 607.4

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 607.4-8-8-ST
d1 Pin -0.02/-0.05
Bore
+0.30/+0.25
8
l1
8
b +0.3
20
d2 -0.02/-0.1
12
d3
31
d4
25
l2
44
l3
2
l4
6.5
l5
8
Spring load in N ≈
initial
15
Spring load in N ≈
end
29
Axial load in N
500
55

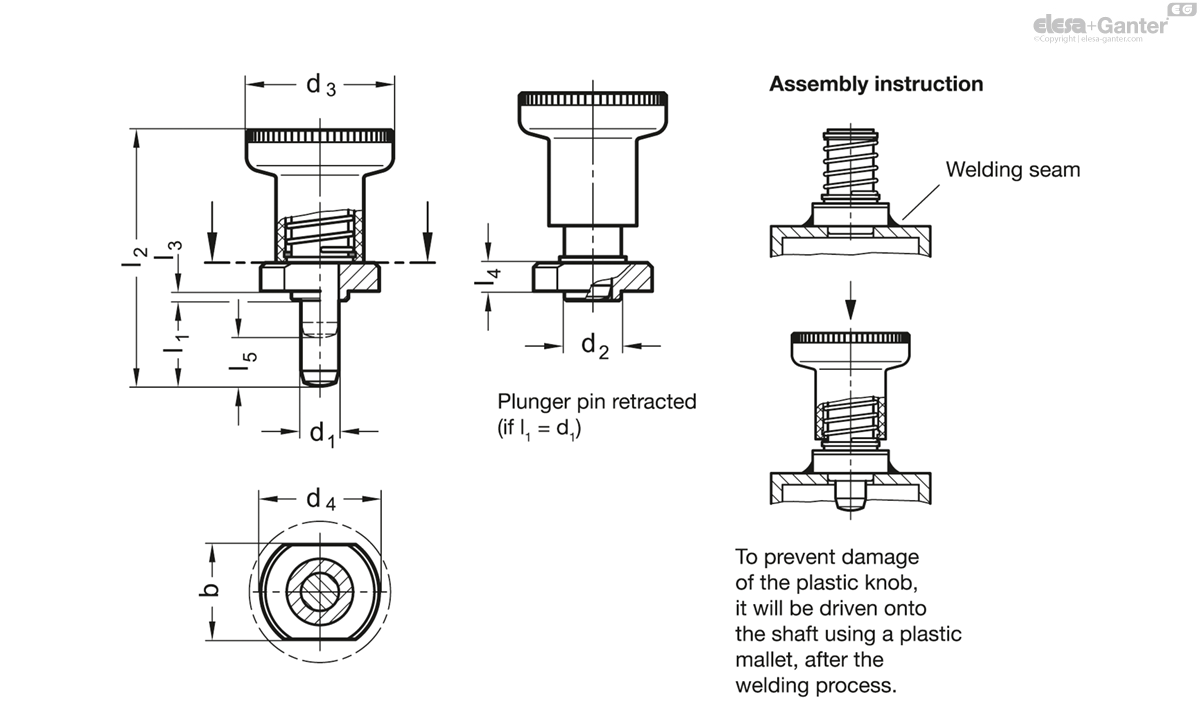

607.4-8-8-ST drawing

Steel ST

  • blackened
  • Pin hardened

Knob Plastic (Polyamide PA)

  • black, matt
  • not removable

Indexing plungers GN 607.4 are designed for welded fixing, in particular for use in steel square tubings.

The lug d2 is intended for positioning.

The plastic knob with the in-moulded indexing pin is driven on after the welding process.
