723.3-33,5-B6-B GN 723.3-B Sans anneau de friction

723.3-33,5-B6-B

GN 723.3-B Sans anneau de friction

Pour boutons de commande GN 723.4, aluminium
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 723.3

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 723.3-33,5-B6-B
d0 Control knob Ø GN 723.4
27
d1
33.5
d2 H8
B 6
d3 -0.1
23.3
d4
3.4
k
13
l1
11.2
l2
4
15

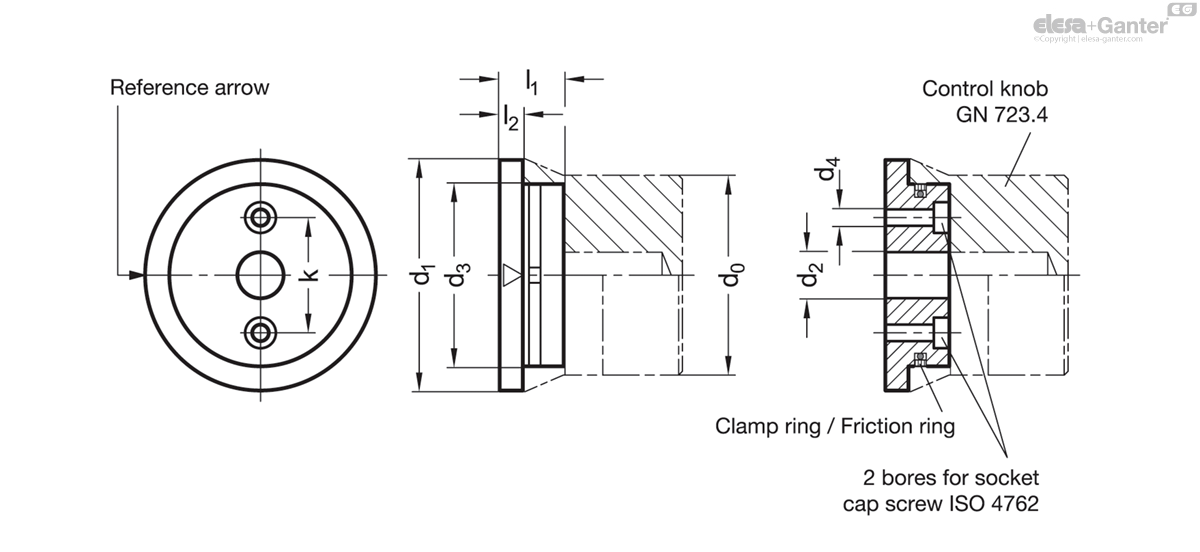

723.3-33,5-B6-B drawing

Type

  • Type A: With friction ring
  • Type B: Without friction ring

Flange

Aluminum

  • Anodized, black
  • Reference arrow
  • White
  • Laser-engraved

Clamp ring

Rubber

Friction ring

Plastic, polyamide (PA)

Reference flanges GN 723.3 are used together with control knobs GN 723.4 which offer the following advantages:

- they have a reference mark to line up with the control knob scale,

- they offer additional support for the control shaft,

- the version with friction ring prevents an unexpected movement of the control knob by vibration.
