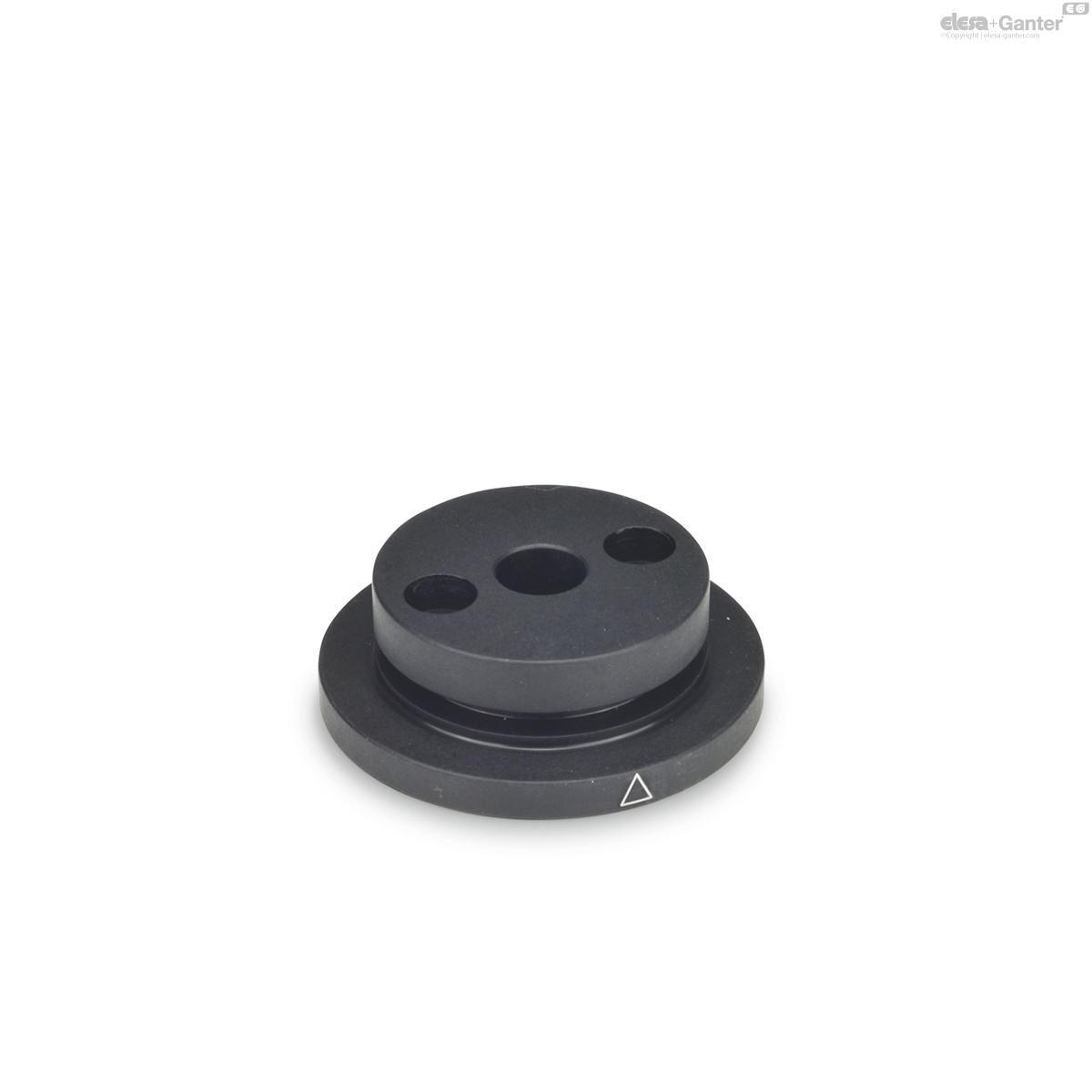

723.3-33,5-B6-B GN 723.3-B ohne Reibring

723.3-33,5-B6-B

GN 723.3-B ohne Reibring

für Drehknöpfe GN 723.4, Aluminium
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 723.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 723.3-33,5-B6-B
d0 Drehknopf Ø GN 723.4
27
d1
33.5
d2 H8
B 6
d3 -0.1
23.3
d4
3.4
k
13
l1
11.2
l2
4
15

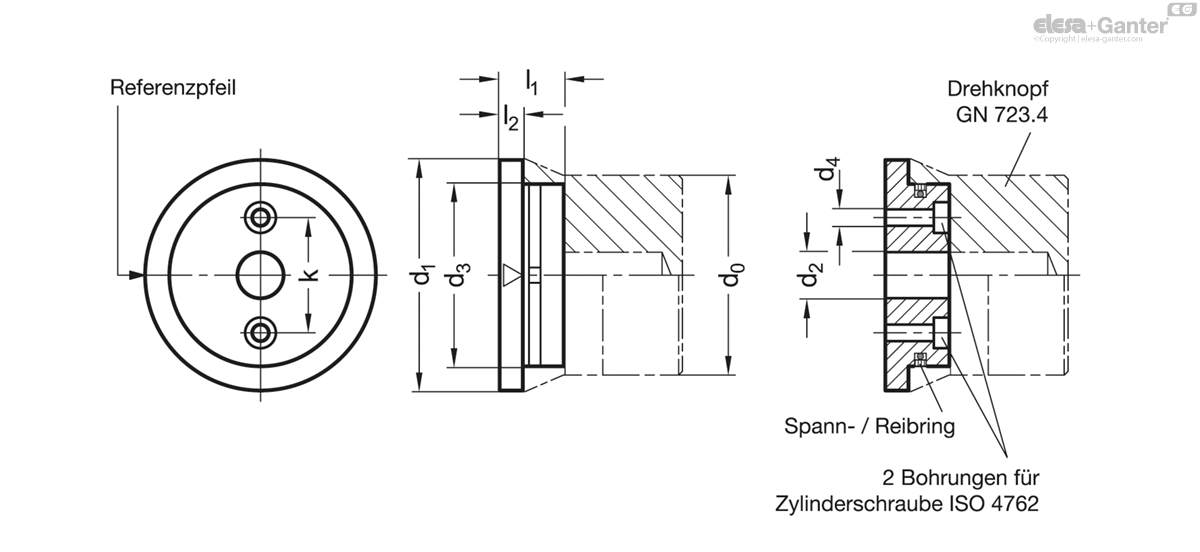

723.3-33,5-B6-B drawing

Form

  • A: mit Reibring
  • B: ohne Reibring

Flansch

Aluminium

  • eloxiert, schwarz
  • Referenzpfeil
  • weiß
  • lasergraviert

Spannring

Gummi

Reibring

Kunststoff, Polyamid (PA)

Bezugsflansche GN 723.3 werden in Verbindung mit folgenden Drehknöpfen eingesetzt GN 723.4 ; das hat folgende Vorteile:

- sie sind mit einer Referenzmarkierung für die Drehknopfskala versehen

- sie bilden eine zusätzliche Lagerung für die Verstellwelle

- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.
