471-80-V10 GN 471-S Carré

471-80-V10

GN 471-S Carré

Aluminium
  • Icons/__logo__RoHS__.png
  • Icons/__logo__IF__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 471

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 471-80-V10
Length l
80
s H11 Square
V 10
d2
23
d3
26
h1
24
h2
14
h3
14
h4 ≈
52.5
Ø Handle
21
89

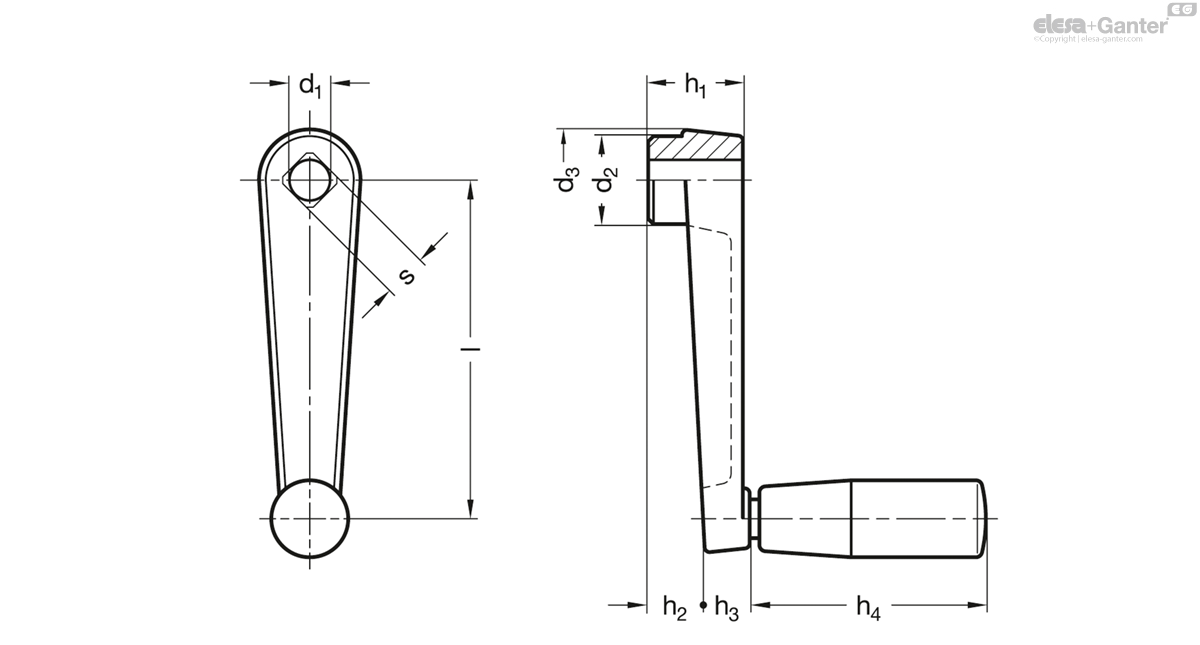

471-80-V10 drawing

Body

Aluminum

  • Powder coated
  • Black, textured finish
  • Contact face of hub machined

Revolving handles

Plastic, Polypropylen (PP)

  • Black, matte finish
  • Spindle steel
  • Zinc plated, blue passivated

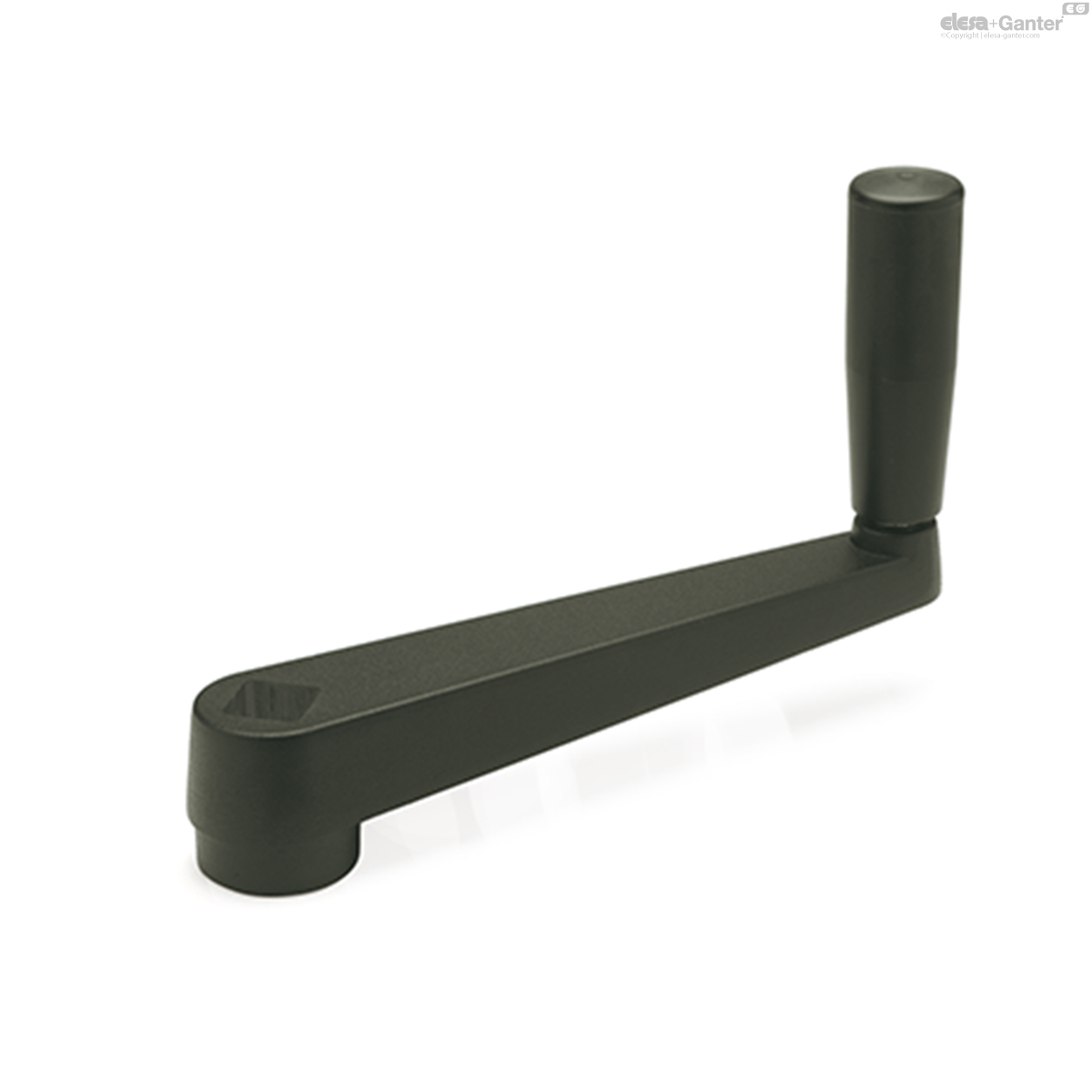

Cranked handles GN 471 are used for making adjustments or driving mechanisms.

The crank movement is transmitted via the revolving cylindrical handle. The revolving handle body can be held firmly and securely while cranking.

Cranked handles can also be ordered with cross holes GN 110.
