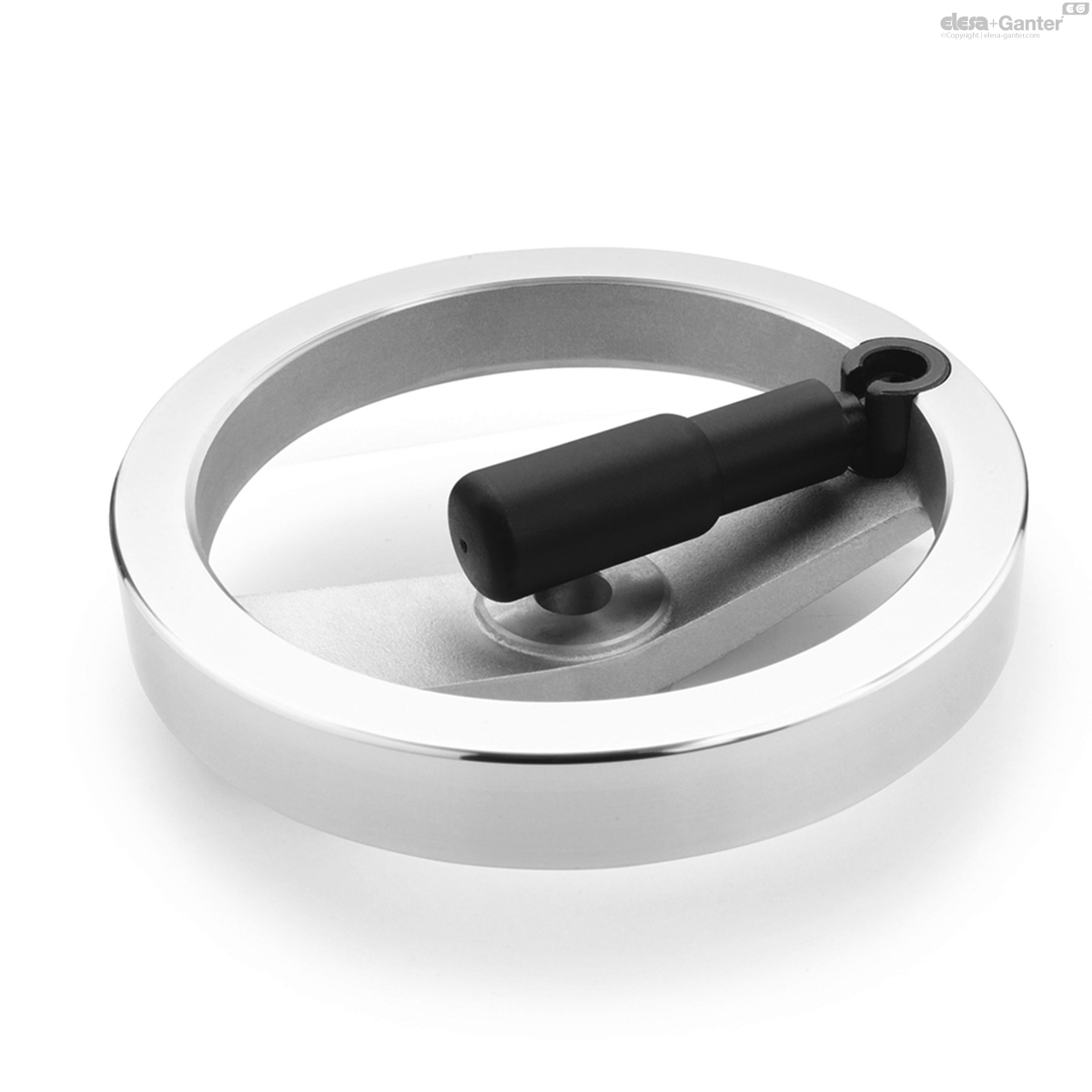

322.3-200-B18-R GN 322.3-B Sans rainure de clavette

322.3-200-B18-R

GN 322.3-B Sans rainure de clavette

Aluminium, Poignée verrouillée
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 322.3

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 322.3-200-B18-R
d1
200
d2H7 Bore
18
b
25
c
7.5
d3
42
l1
24
l2
52.5
l3
85
r
84
Ø Handle
25
1000
322.3-200-B18-R drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9

Type

  • Type R: With revolving retractable handle

Wheel body

Aluminum

  • Hub machined
  • Wheel rim
  • Turned on all sides
  • High-polished
  • Radial and axial runout < 0,4
  • Unmachined body shot-blasted

Retractable handle GN 798.3

Plastic, Polyamide (PA)

  • Black, matte
  • Retracting mechanism
  • Steel, blackened

The handle in the handwheels GN 322.3 is locked in a conical bore in the operating position.

For reversal, it must first be pulled from the cone in axial direction.

A pressure spring holds the handle in both positions. When swung out, it automatically engages again.

  • GN 184 Countersunk Washers (for Axial Fixing)
