150-24-B10 GN 150 Moyeux à blocage élastique

150-24-B10

GN 150 Moyeux à blocage élastique

Acier
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de GN 150

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 150-24-B10
d1
24
d2
B 10
b1 ±0.2
15.5
b2
13
d3
M 8
d4
10
l
36
t min.
11
63

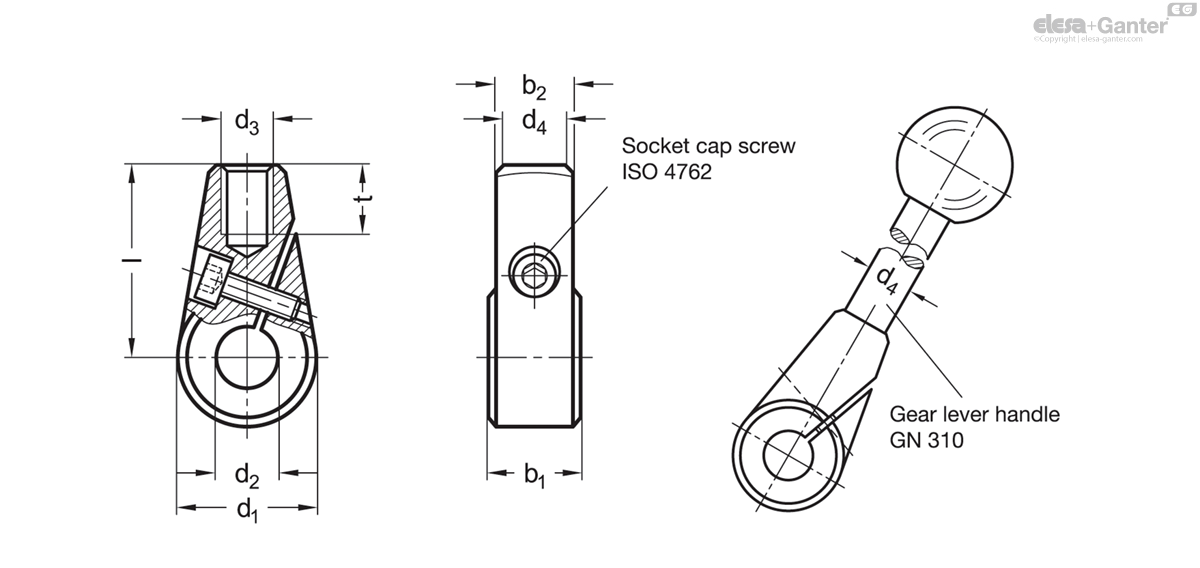

150-24-B10 drawing

Split Hub

Steel

  • Sintered
  • Black oxidized with vapor

Socket cap screw ISO 4762

Steel, plain

Split hubs GN 150 are distinguished by the method of simple clamping to any shaft.

This can be achieved without prior machining of the shaft, eliminating clamping parts and assembly work.

A further advantage is the positioning of the lever arm to any required position.

The shaft tolerance should be within h11; to transmit higher torques the hub can be supplied with a keyway.
