150-24-B10 GN 150 Klemmnaben

150-24-B10

GN 150 Klemmnaben

Stahl
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 150

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 150-24-B10
d1
24
d2
B 10
b1 ±0.2
15.5
b2
13
d3
M 8
d4
10
l
36
t min.
11
63

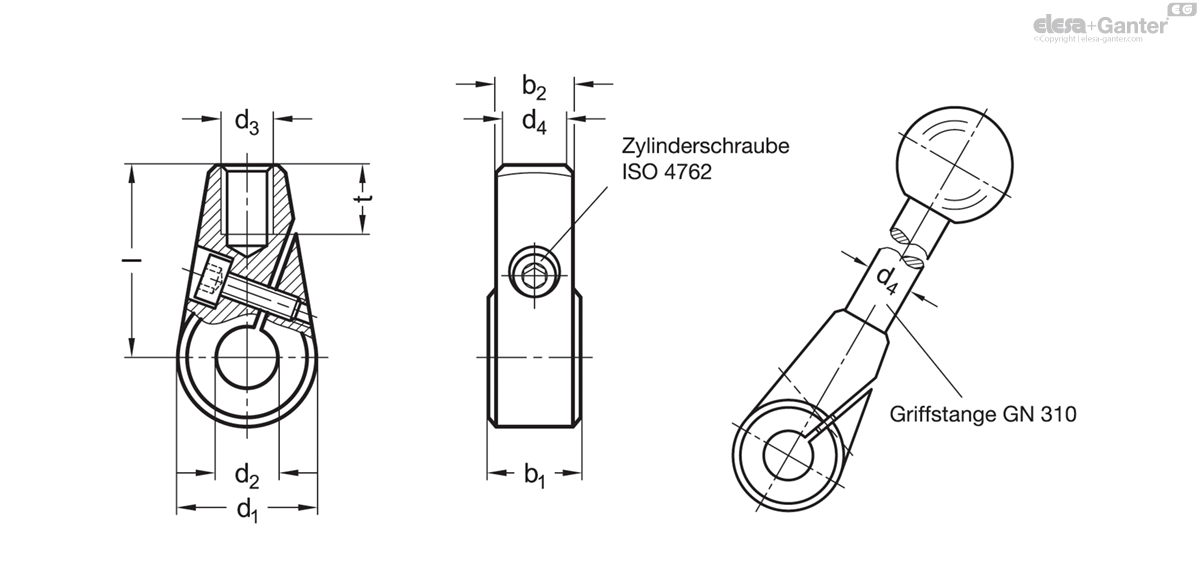

150-24-B10 drawing

Klemmnabe

Stahl

  • gesintert
  • schwarz dampfoxidiert

Zylinderschraube ISO 4762

Stahl, blank

Klemmnaben GN 150 zeichnen sich durch ihre einfache Befestigungsmöglichkeit auf der Welle aus.

Zum Festklemmen der Nabe braucht die Welle nicht bearbeitet zu werden, es entfallen Befestigungselemente und Montagearbeit.

Ein weiterer Vorteil ist, dass ein Betätigungshebel auf einfache Weise in die günstigste Bedienungsstellung gedreht werden kann.

Die Wellentoleranz sollte innerhalb h11 liegen; für sehr große Drehmomente kann die Klemmnabe auch mit Nut geliefert werden.
