715.2-10 GN 715.2 Douilles excentriques

715.2-10

GN 715.2 Douilles excentriques

pour goupilles latérales GN 714 / GN 715
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de GN 715.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 715.2-10
d1
10
d2 h9
16
d3 H7
16
d4
M 4
d5 +0.1
10.2
e
2
h min.
12
l -0.2
11.9
t
5.4
For side thrust
pin-Ø
5 6
9

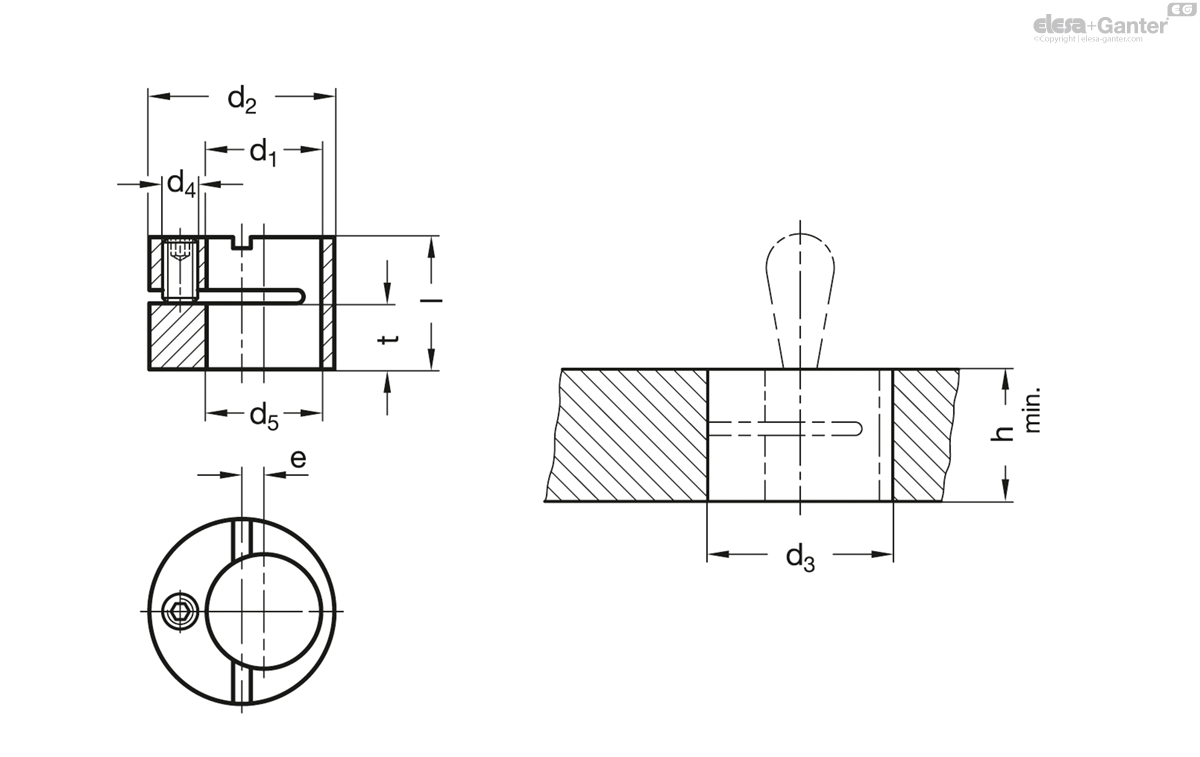

715.2-10 drawing

Steel

blackened

Eccentric bushes GN 715.2 allows side thrust pins GN 715 / GN 714 to be adjusted. These bushes allow the side thrust pin to be precisely adjused to suit the requirements for clamping of a component.
