Technical datasheet

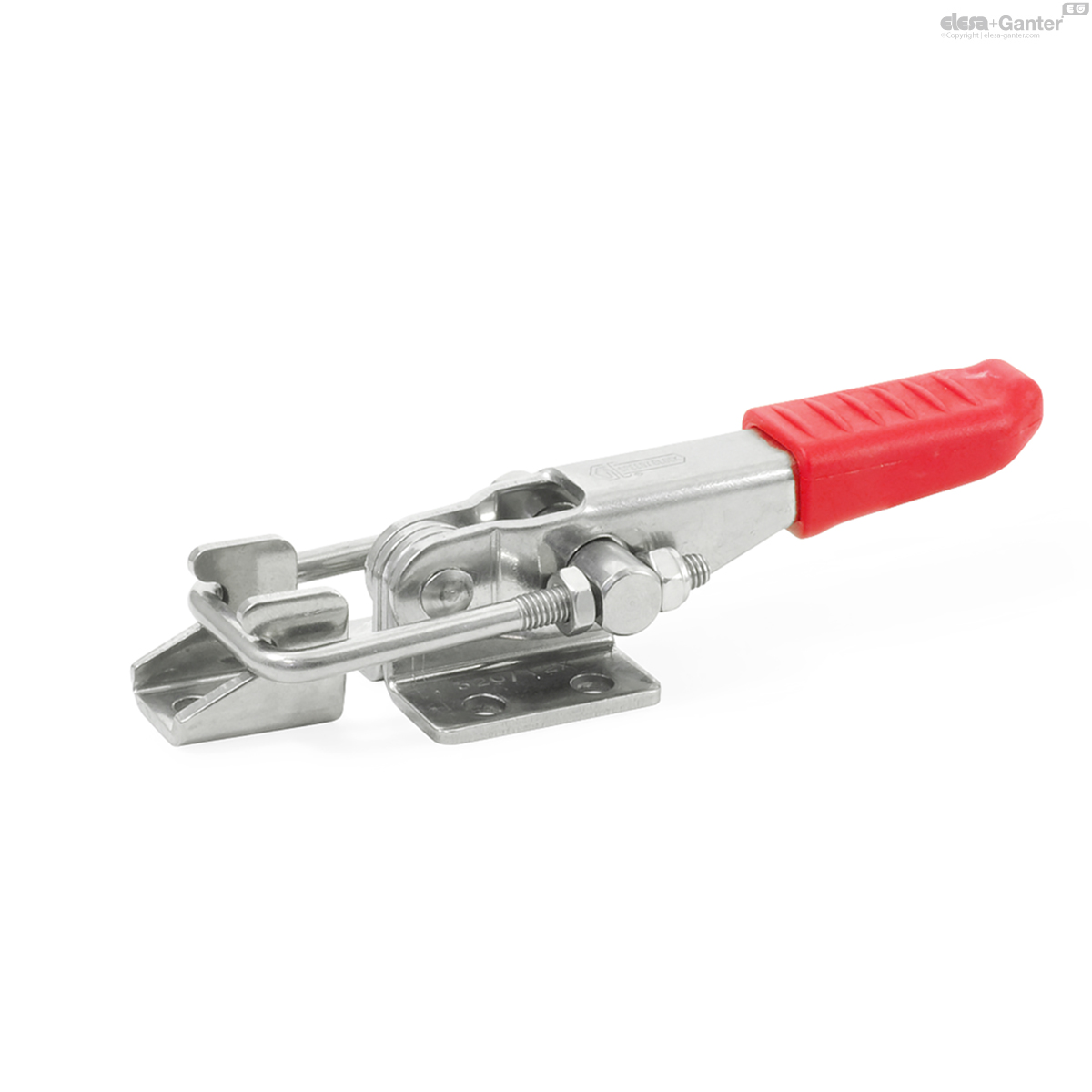

GN 851-NIVerschluss-Spanner
Edelstahl
Stahl / Edelstahl, mit Zugspannung
GN 851-NI
|
Katalog
|

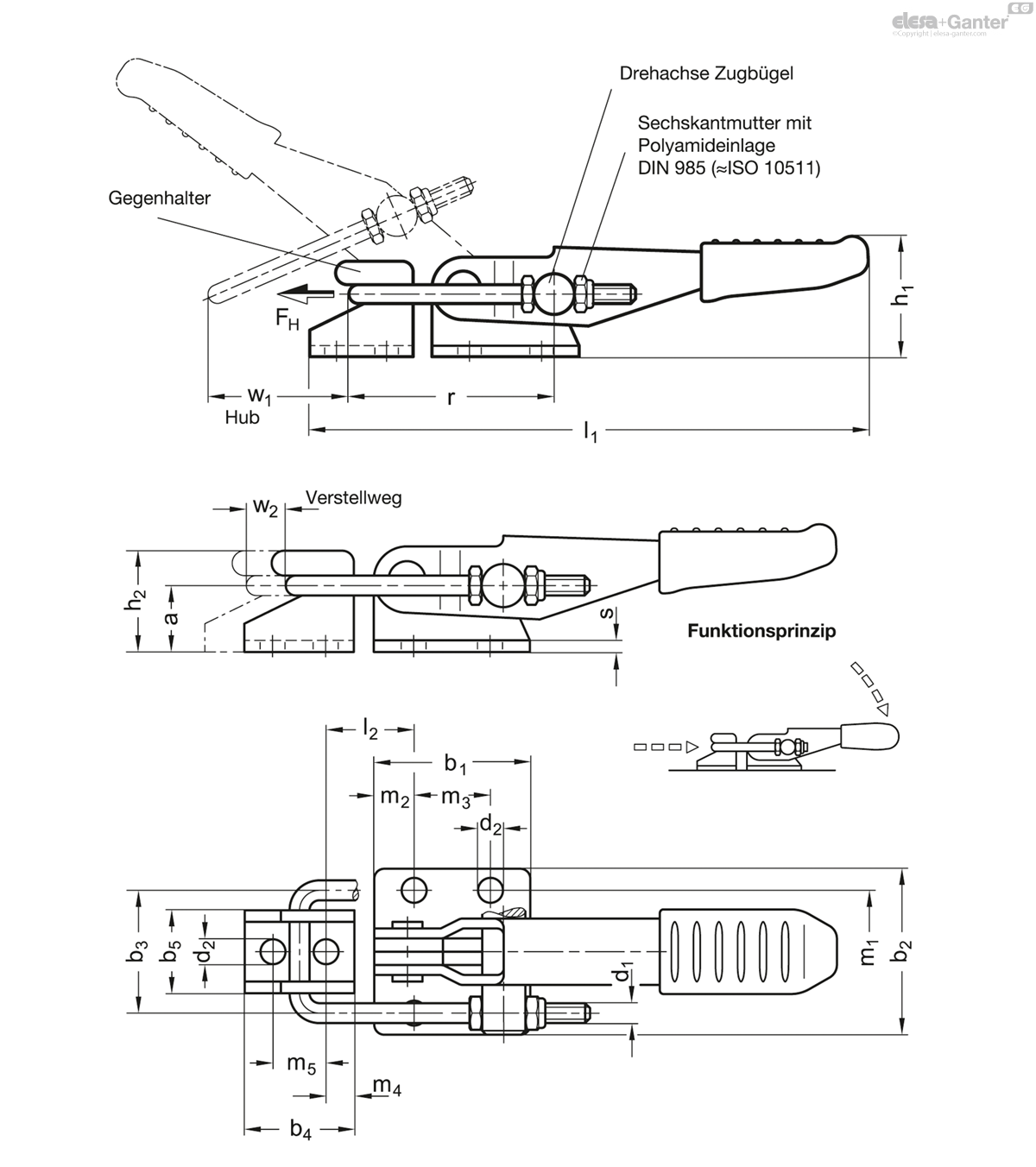

Size
|
FH in N
|
a
|
b1
|
b2
|
b3
|
b4
|
b5
|
d1
|
d2
|
h1 ≈
|
h2
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 851-160-T2-NI
|
160
|
1600
|
12
|
26
|
28
|
21
|
20
|
14
|
M 4
|
4.3
|
26
|
18
|
|
GN 851-320-T2-NI
|
320
|
3200
|
16
|
40
|
44
|
32
|
28
|
22
|
M 6
|
6.5
|
30
|
25
|
|
GN 851-700-T2-NI
|
700
|
7000
|
24
|
60
|
54
|
38
|
38
|
26
|
M 8
|
8.5
|
42
|
36
|
|
GN 851-160-T-NI
|
160
|
1600
|
12
|
26
|
28
|
21
|
20
|
14
|
M 4
|
4.3
|
26
|
18
|
|
GN 851-320-T-NI
|
320
|
3200
|
16
|
40
|
44
|
32
|
28
|
22
|
M 6
|
6.5
|
30
|
25
|
|
GN 851-700-T-NI
|
700
|
7000
|
24
|
60
|
54
|
38
|
38
|
26
|
M 8
|
8.5
|
42
|
36
|
Form
- T2: mit Zugbügel, mit Gegenhalter
- T: ohne Zugbügel, mit Gegenhalter
Ausführung in Stahl
Einsatzstahl C10
verzinkt, blau passiviert
Zugbügel
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile
mit Spezialfett geschmiert
Griffteil mit Kunststoffkappe
rot, ölbeständig
Ausführung in Edelstahl NI
Stahlblech-Teile / Zugbügel
Edelstahl 1.4301
Stift
Edelstahl 1.4305
alle beweglichen Teile
mit Spezialfett geschmiert
Griffteil mit Kunststoffkappe
rot, ölbeständig
Der Zugbügel der Verschluss-Spanner GN 851 kann innerhalb des Verstellweges justiert werden.
In Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners.
Neben den obigen Standardabmessungen der Zugbügel werden weitere Ausführungen angeboten unter der GN 951.1.
