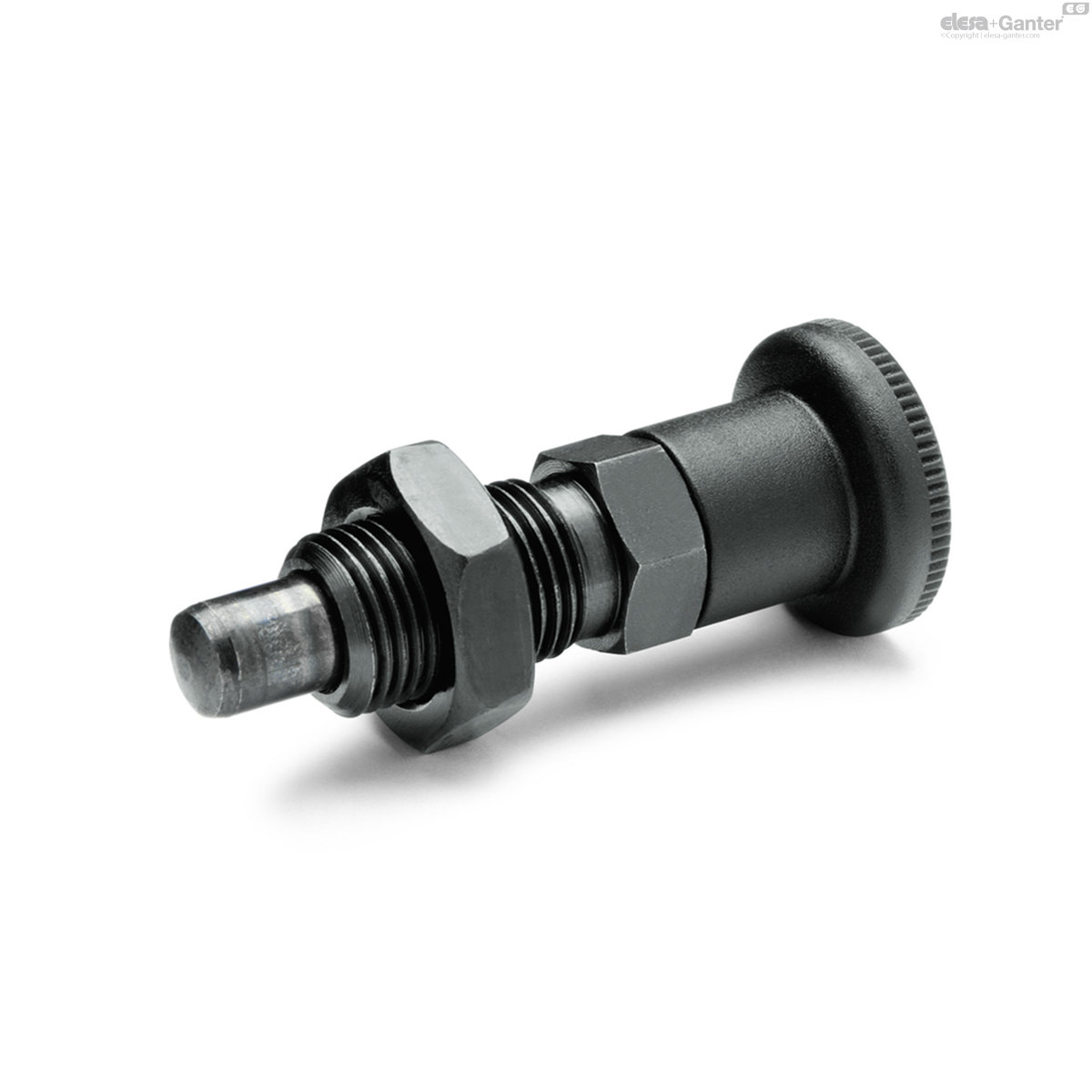

GN 817-STRastbolzen

Stahl, mit Kunststoff-Knopf

Stahl / Edelstahl, mit und ohne Rastsperre

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl, mit Kunststoff-Knopf
Stahl, mit Kunststoff-Knopf
Stahl, mit Kunststoff-Knopf
Stahl, mit Kunststoff-Knopf
GN 817-ST
Stahl, mit Kunststoff-Knopf
Edelstahl mit roten Knopf
GN-817-NI
Edelstahl mit roten Knopf
Edelstahl, mit Kunststoffknopf
GN 817-NI
Edelstahl, mit Kunststoffknopf
Stahl mit roten Knopf
GN-817-ST
Stahl mit roten Knopf

GN 817-ST

Katalog
d1 Pin -0.02/-0.05 Bore H7
l1
d2
d3
d4
d5
k
l2
l3
l4
l5
l6
GN 817-4-4-B
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-B
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-B
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-B
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-B
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-B
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-B
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-B
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-B
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-B
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-B
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5
GN 817-4-4-BK
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-BK
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-BK
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-BK
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-BK
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-BK
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-BK
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-BK
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-BK
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-BK
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-BK
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5
GN 817-4-4-C
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-C
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-C
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-C
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-C
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-C
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-C
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-C
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-C
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-C
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-C
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5
GN 817-4-4-CK
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-CK
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-CK
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-CK
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-CK
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-CK
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-CK
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-CK
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-CK
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-CK
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-CK
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5
GN 817-4-4-G
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-G
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-G
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-G
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-G
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-G
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-G
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-G
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-G
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-G
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-G
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5
GN 817-4-4-GK
4
4
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-4-6-GK
4
6
M 8 x 1
16
M 3
7
14
35
16
5
4.5
2.5
GN 817-5-5-GK
5
5
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-5-8-GK
5
8
M 10 x 1
19
M 4
8
16
40
18
6
5.5
3
GN 817-6-6-GK
6
6
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-6-9-GK
6
9
M 12 x 1.5
23
M 5
9
20
48
22
6
7
3.5
GN 817-8-8-GK
8
8
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-8-12-GK
8
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-10-12-GK
10
12
M 16 x 1.5
28
M 6
10
24
58
26
8
8.5
4
GN 817-12-15-GK
12
15
M 20 x 1.5
33
M 6
12
28.5
71.5
33
10
8.5
4
GN 817-16-20-GK
16
20
M 24 x 2
33
M 8
15
28.5
78.5
38
12
11.5
5

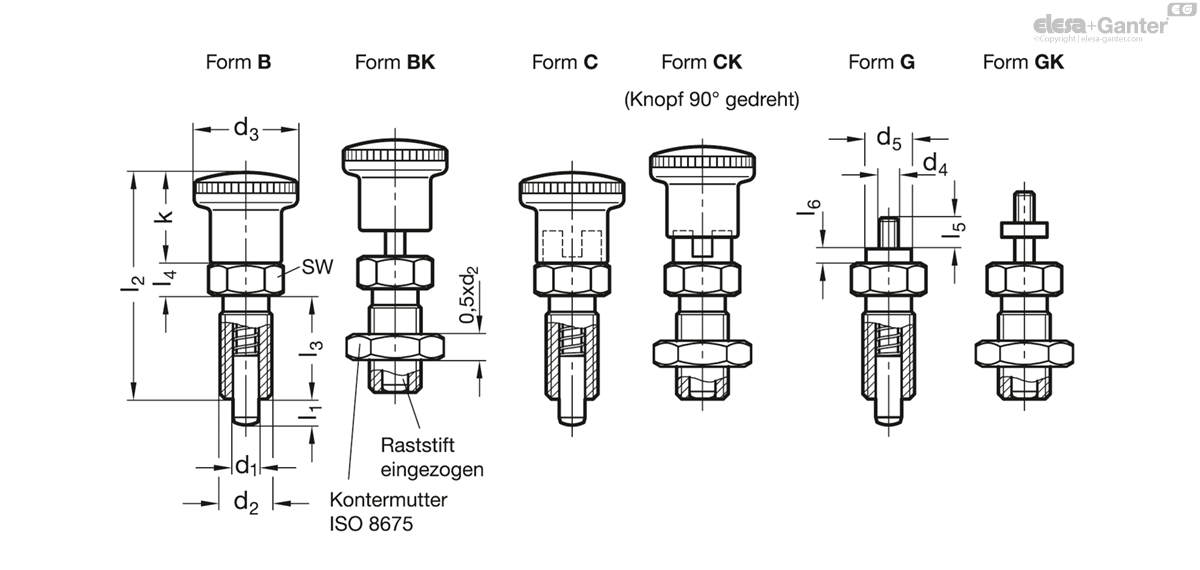

Form

  • B: ohne Rastsperre, ohne Kontermutter
  • BK: ohne Rastsperre, mit Kontermutter
  • C: mit Rastsperre, ohne Kontermutter
  • CK: mit Rastsperre, mit Kontermutter
  • G: mit Gewindezapfen, ohne Kontermutter
  • GK: mit Gewindezapfen, mit Kontermutter

Stahl

  • brüniert
  • Raststift gehärtet

Edelstahl 1.4305 NI

Raststift chemisch vernickelt

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • rot RT RAL 3000 (RT an Bestellbezeichnung anhängen)
  • nicht demontierbar

Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll.

Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
