GN 709.2-BRPendelelemente
Druckfläche plan, mit selbsttätiger Rückstellung
mit Innengewinde
GN 709.2-BR
|
Katalog
|
d1 n6
|
d2
|
d3
|
d4
|
d5 H7
|
l1 ±0.02
|
l3 max.
|
t min. For max.
static load |
Static load
max. in kN |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 709.2-12-BR
|
12
|
M 3
|
7.2
|
10
|
12
|
17
|
3.2
|
12
|
10
|
8
|
|
GN 709.2-18-BR
|
18
|
M 4
|
10.5
|
16
|
18
|
23
|
4
|
14
|
25
|
40
|
|
GN 709.2-28-BR
|
28
|
M 5
|
20
|
25
|
28
|
34
|
6.0
|
22
|
90
|
140
|

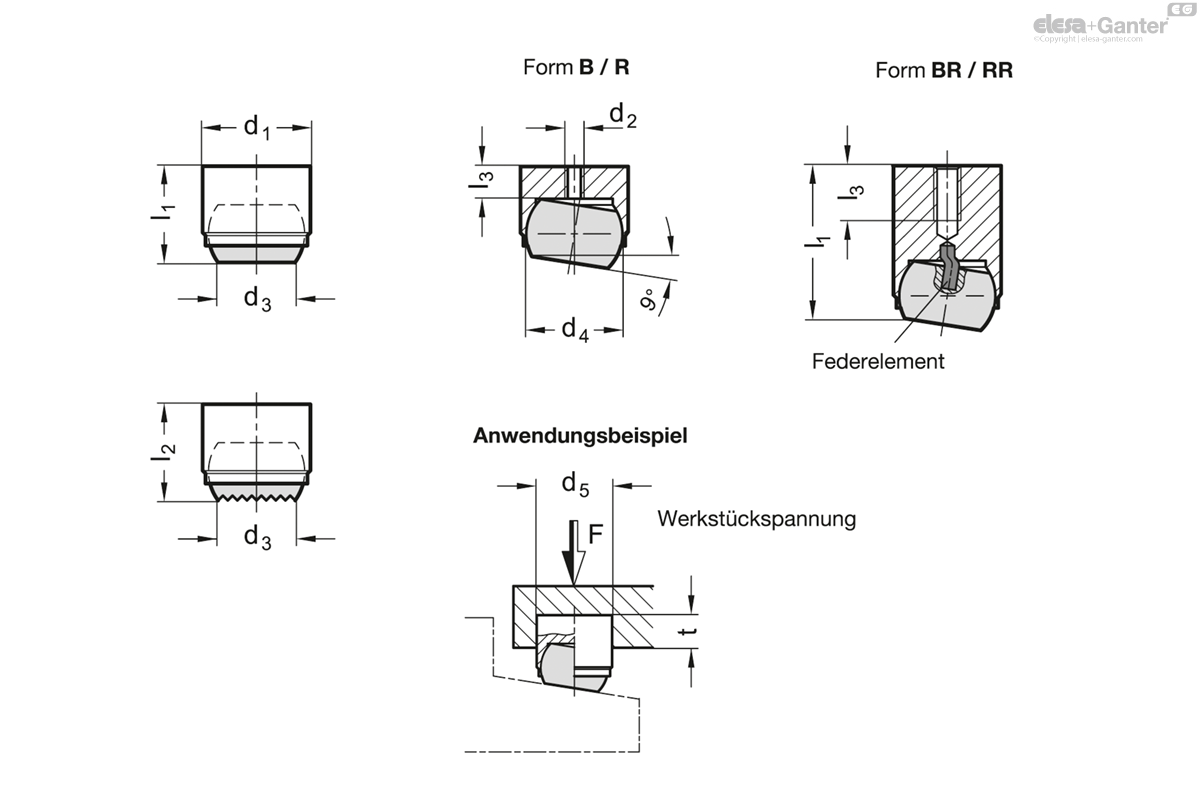

Form
- B: Druckfläche plan

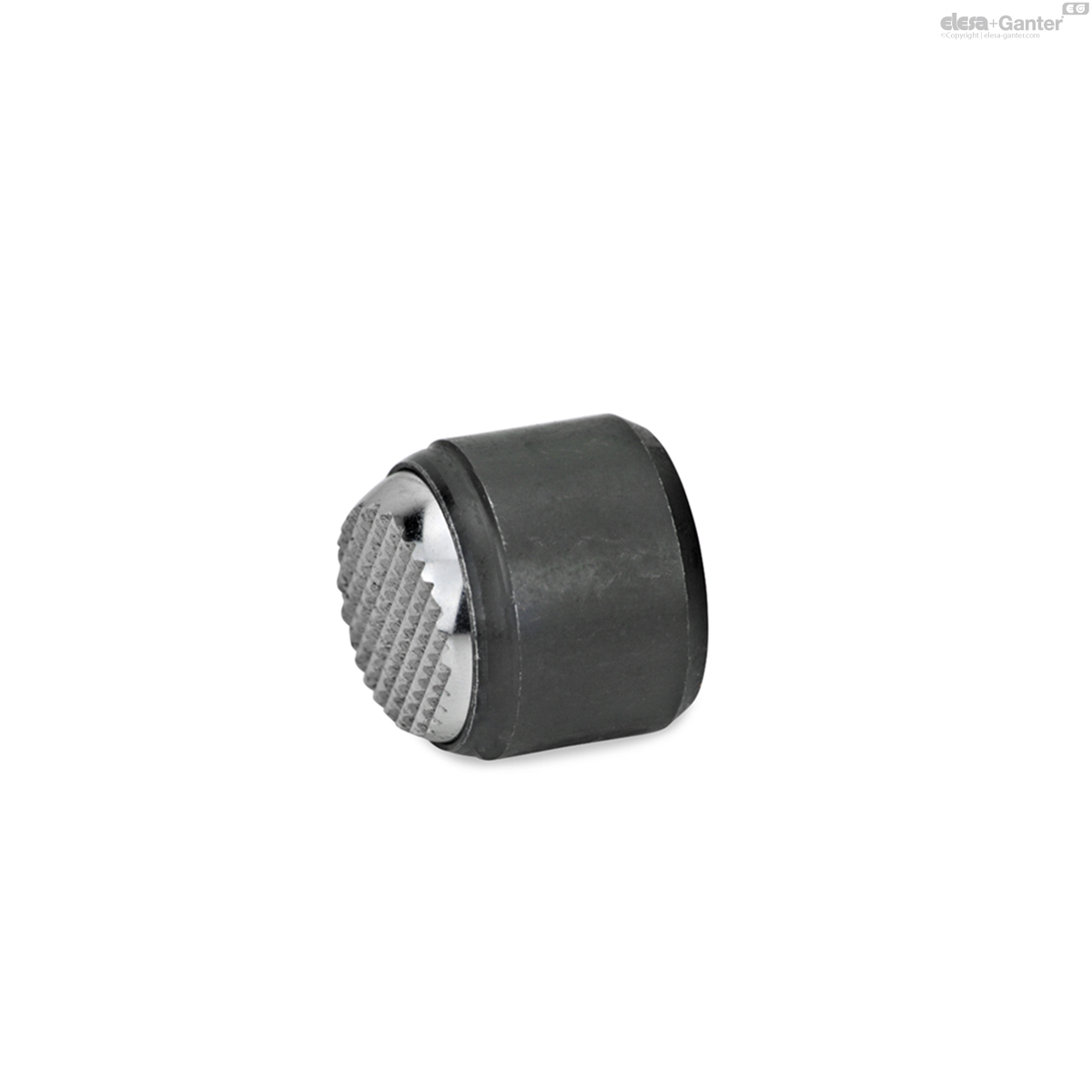

- R: Druckfläche geriffelt
- BR: Druckfläche plan, mit selbsttätiger Rückstellung
- RR: Druckfläche geriffelt, mit selbsttätiger Rückstellung
Stahl
vergütet, phosphatiert
Kugel
Stahl
gehärtet, blank
Federelement
Kunststoff (PUR)
(Formen BR / RR)
Pendelelemente GN 709.2 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.
Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.
Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.
- Hartmetallkugel mit geriffelter Druckfläche
