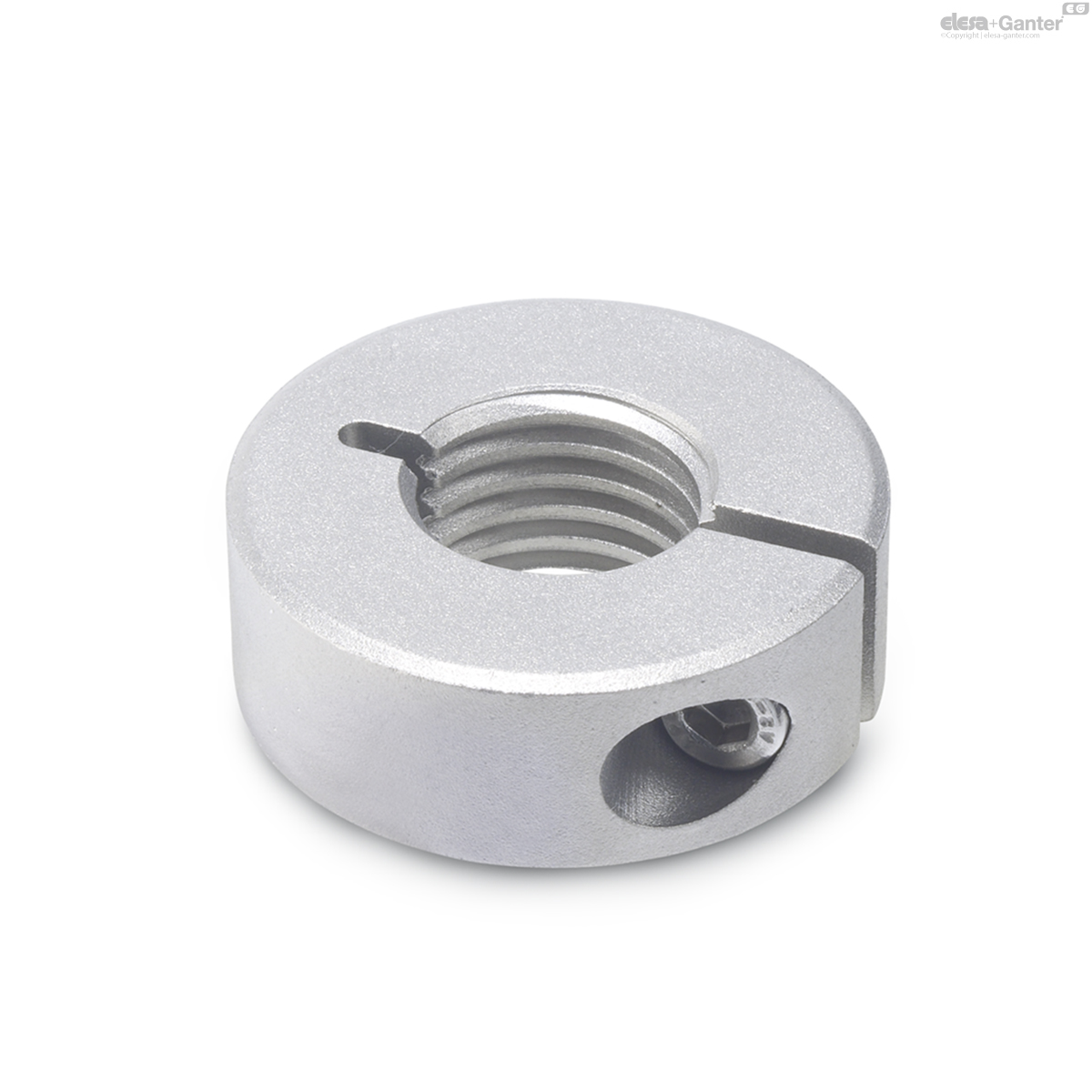

GN 706.3-NIGewindeklemmringe

Edelstahl

Stahl / Edelstahl

Technical datasheet

GN 706.3-NI

Zurücksetzen

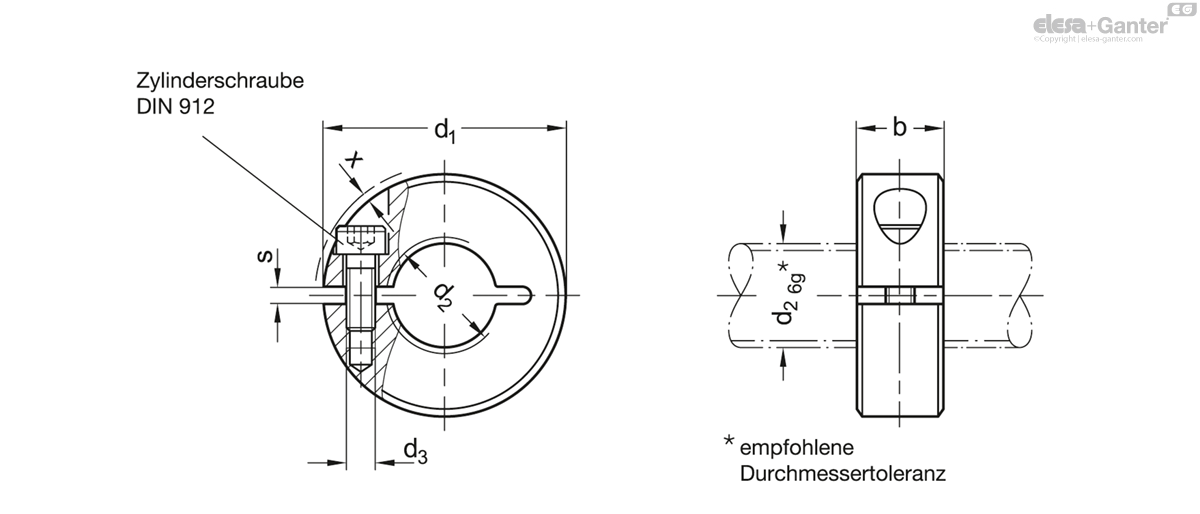

Katalog	d₁	d₂ 6H	b ±0.2	d₃	s	x ≈ Max. protrusion of cap screw	Adjustable hand lever for d₃

GN 706.3-20-M8-NI	20	M 8	9	M 3	2.1	1	-	15
GN 706.3-20-M8x1-NI	20	M 8 x 1	9	M 3	2.1	1	-	16
GN 706.3-22-M10-NI	22	M 10	9	M 3	2.1	0.8	-	18
GN 706.3-22-M10x1-NI	22	M 10 x 1	9	M 3	2.1	0.8	-	18
GN 706.3-26-M12-NI	26	M 12	11	M 4	2.1	1.6	-	33
GN 706.3-26-M12x1,5-NI	26	M 12 x 1.5	11	M 4	2.1	1.6	-	30
GN 706.3-32-M16-NI	32	M 16	11	M 4	2.1	0.7	GN 311-30-M4-12-SW	44
GN 706.3-32-M16x1,5-NI	32	M 16 x 1.5	11	M 4	2.1	0.7	GN 311-30-M4-12-SW	45
GN 706.3-42-M20-NI	42	M 20	15	M 5	3	0.6	GN 311-30-M5-15-SW	108
GN 706.3-42-M20x1,5-NI	42	M 20 x 1.5	15	M 5	3	0.6	GN 311-30-M5-15-SW	120
GN 706.3-48-M24x1,5-NI	48	M 24 x 1.5	15	M 5	3	0	GN 311-45-M5-16-SW	120
GN 706.3-55-M30x1,5-NI	55	M 30 x 1.5	15	M 6	3	0.4	GN 311-45-M6-18-SW	167

Ausführung in Stahl

Stahl ST

gesintert

schwarz dampfoxidiert

Zylinderschraube DIN 912

Stahl, blank

Ausführung in Edelstahl

Edelstahl 1.4401

Zylinderschraube DIN 912

Edelstahl 1.4301

Gewindeklemmringe GN 706.3 entsprechen bezüglich ihrer äußeren Abmessungen den geschlitzten Stellringen GN 706.2

Die Bohrung jedoch ist mit einem Innengewinde versehen, sodass der Klemmring wie eine Mutter, beispielsweise auf ein Spindelgewinde, aufgeschraubt werden kann, um den Verstellweg oder die Einschraubtiefe zu begrenzen.

Die Klemmung erfolgt dann durch Reduzierung der Schlitzhöhe, ohne dass dabei das Gewinde beschädigt wird.

Das Gewinde d3 ist bei den Größen d₁ = 20 bis 32 als Durchloch, ab Größe d₁ = 42 als Sackloch ausgeführ
