GN 666-NGRohrgriffe

Edelstahl

Rohr Aluminium- / Edelstahl, Füße Kunststoff

  • INOX
  • RoHS
pdf Other documents
Edelstahl
Edelstahl
Edelstahl

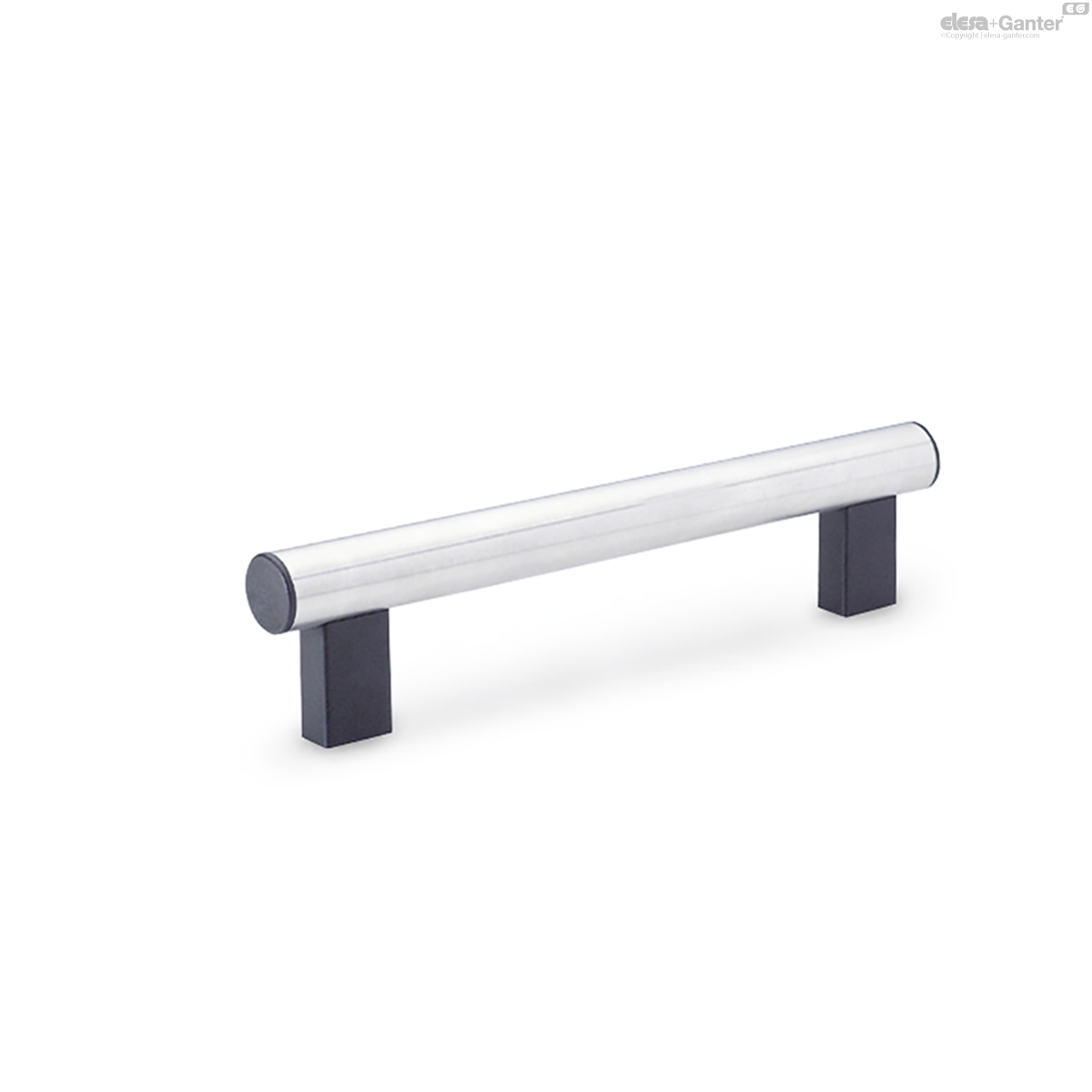

GN 666-NG
Edelstahl

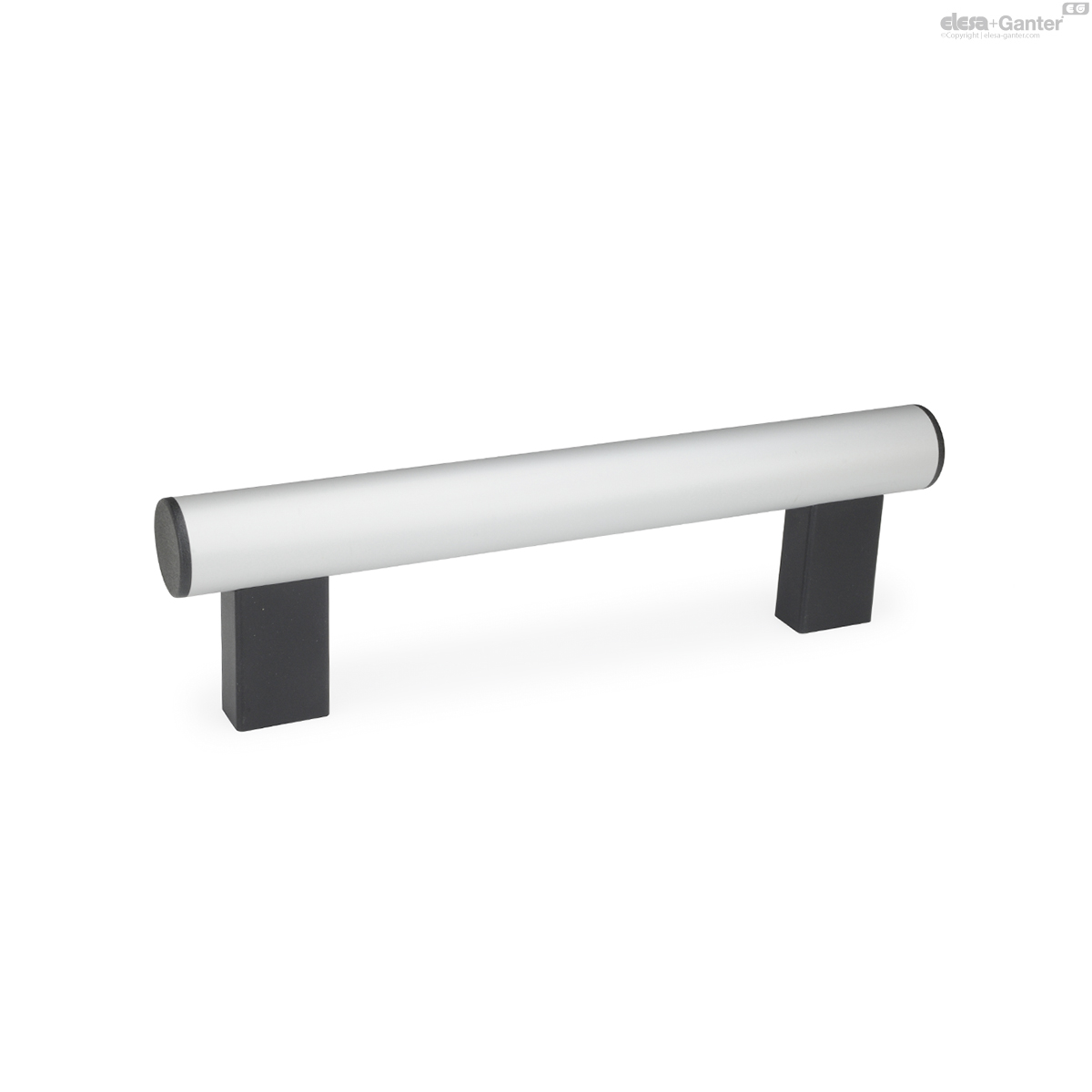

Griffrohr, aluminium, eloxiert, naturfarben
GN 666-EL
Griffrohr, aluminium, eloxiert, naturfarben
Griffrohr, aluminium, eloxiert, naturfarben

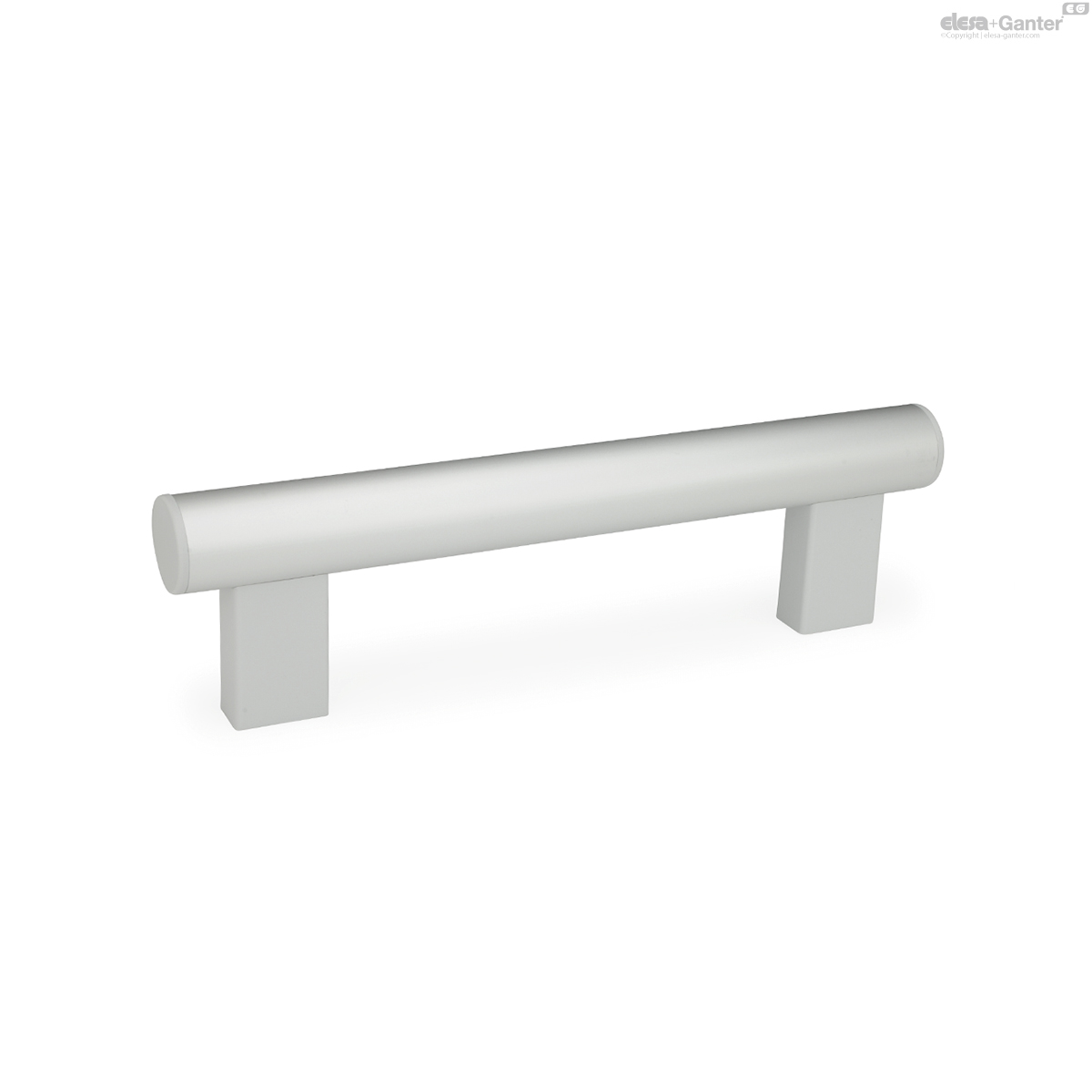

GN 666-ELG
Griffrohr, aluminium, eloxiert, naturfarben

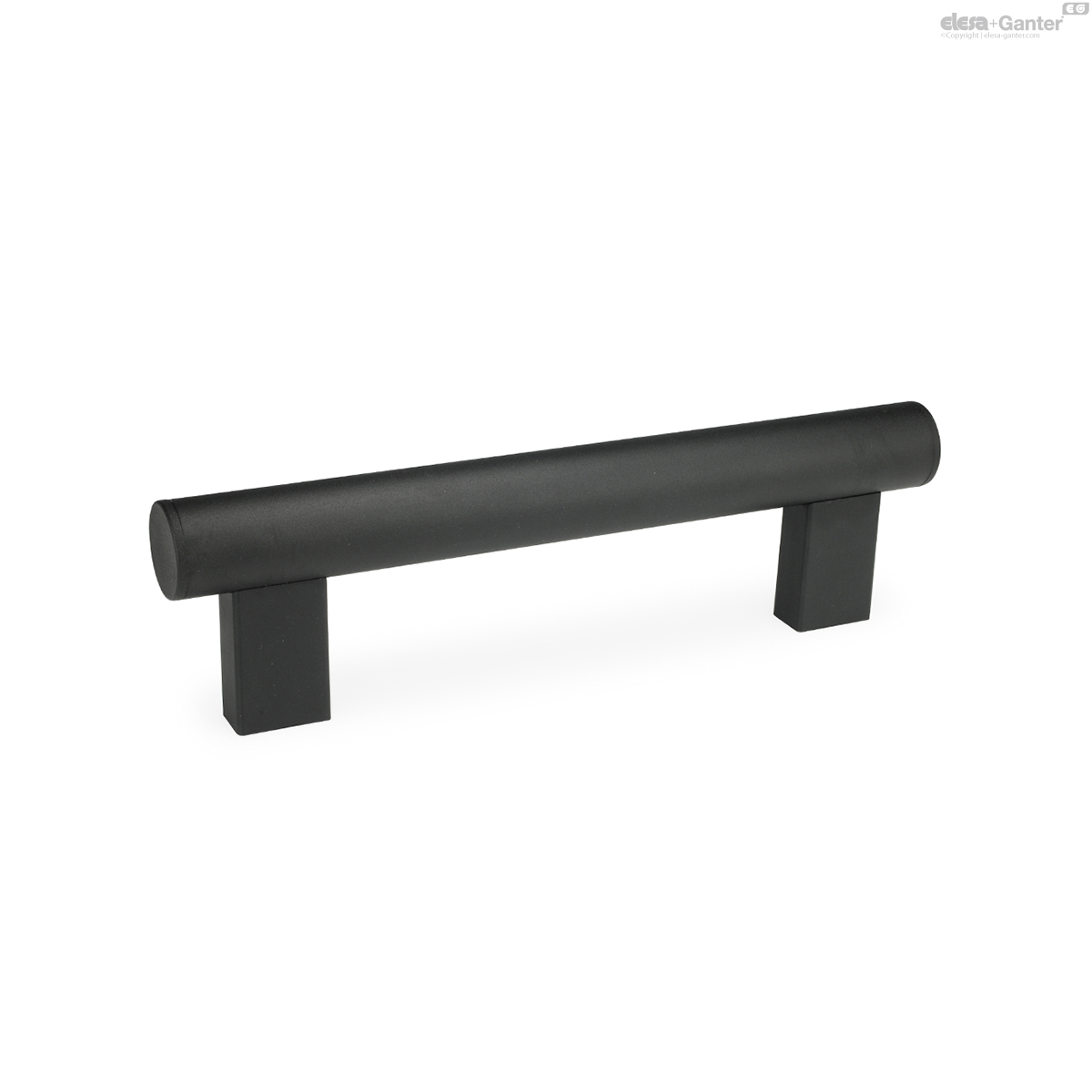

Griffrohr, aluminium, kunststoffbeschichtet, schwarz
GN 666-SW
Griffrohr, aluminium, kunststoffbeschichtet, schwarz

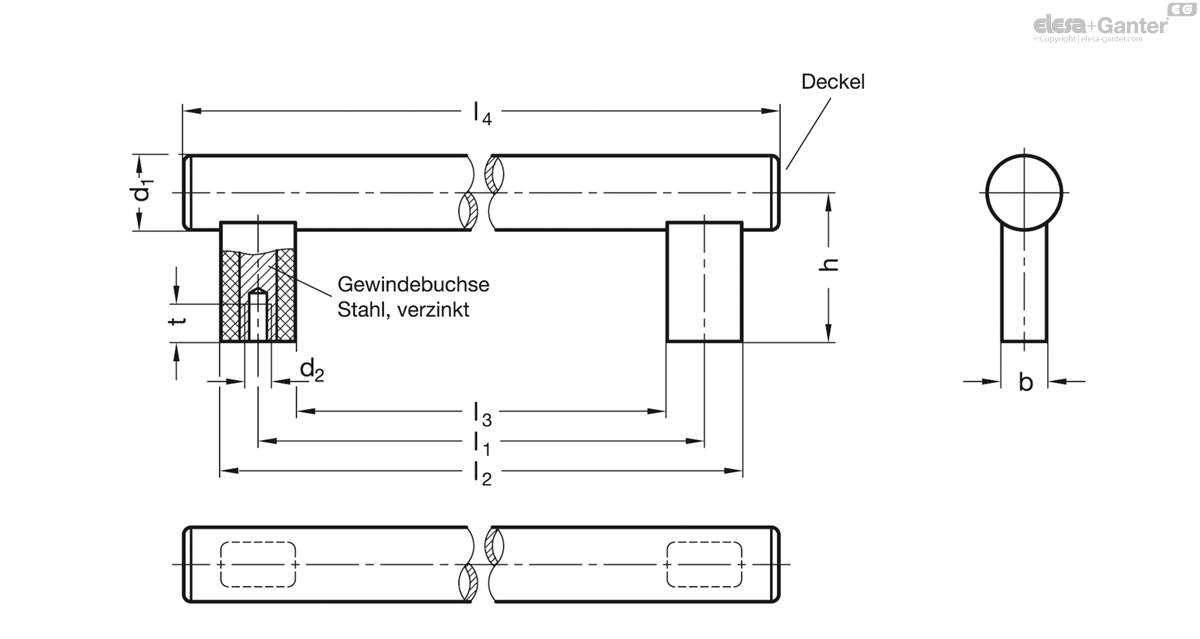

GN 666-NG

Katalog
d1
d2
l1 ±0.5
b
h
l2
l3
l4
t min.
30
M 6
200
18
60
230
170
265
12
373
30
M 6
250
18
60
280
220
315
12
437
30
M 6
300
18
60
330
270
365
12
462
30
M 6
350
18
60
380
320
415
12
480
30
M 6
400
18
60
430
370
465
12
650
30
M 6
500
18
60
530
470
565
12
675
30
M 6
600
18
60
630
570
665
12
800
30
M 8
200
18
60
230
170
265
15
378
30
M 8
250
18
60
280
220
315
15
430
30
M 8
300
18
60
330
270
365
15
467
30
M 8
350
18
60
380
320
415
15
534
30
M 8
400
18
60
430
370
465
15
400
30
M 8
500
18
60
530
470
565
15
700
30
M 8
600
18
60
630
570
665
15
820

Griffrohr

Wandstärke 1,5 mm

  • Aluminium
  • kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmatt SW
  • Grifffüße / Deckel, schwarz, matt
  • eloxiert, naturfarben EL
  • Grifffüße / Deckel, schwarz, matt
  • eloxiert, naturfarben ELG
  • Grifffüße / Deckel, hellgrau, matt
  • Edelstahl 1.4301
  • geschliffen, matt glänzend NG
  • Grifffüße / Deckel, schwarz, matt

Grifffüße (Abstützungen)

Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • Einsatztemperatur bis 100 °C
  • Gewindebuchse Stahl, verzinkt

Endkappen

Kunststoff, Thermoplastisches Elastomer (TPE)

Aufgrund der großen Variantenvielfalt und dem ansprechend klassischen Design eignen sich Rohrgriffe GN 666 für sehr viele Einsatzbereiche.

Durch den modularen Aufbau sind Sonderlängen schon bei vergleichsweise geringen Stückzahlen lieferbar.  Große Grifflängen können zusätzlich durch Mittelfüße gestützt werden.

Verwandte Produkte
Aluminiumrohr, kunststoffbeschichtet

ETH-EP

Rohrgriffe Kunststoff Thermoplast und Aluminium

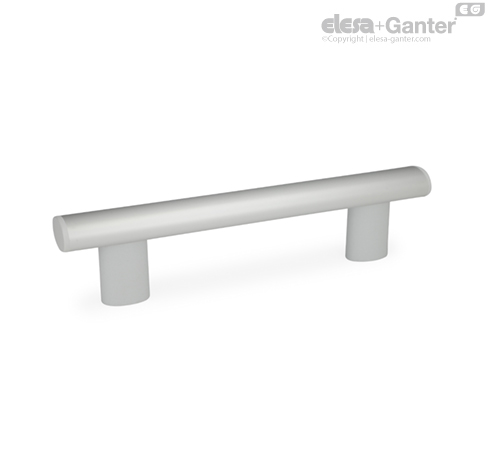

Ovalrohrgriffe

GN 366

Ovalrohrgriffe Rohr Aluminium, Füße Kunststoff
Griffrohr, aluminium, eloxiert, naturfarben

GN 666.1-EL

Rohrgriffe Rohr Aluminium- / Edelstahl, Füße Kunststoff
Griffrohr, aluminium, kunststoffbeschichtet, schwarz

GN 666.1-SW

Rohrgriffe Rohr Aluminium- / Edelstahl, Füße Kunststoff
Griffrohr, aluminium, eloxiert, naturfarben

GN 666.4-EL

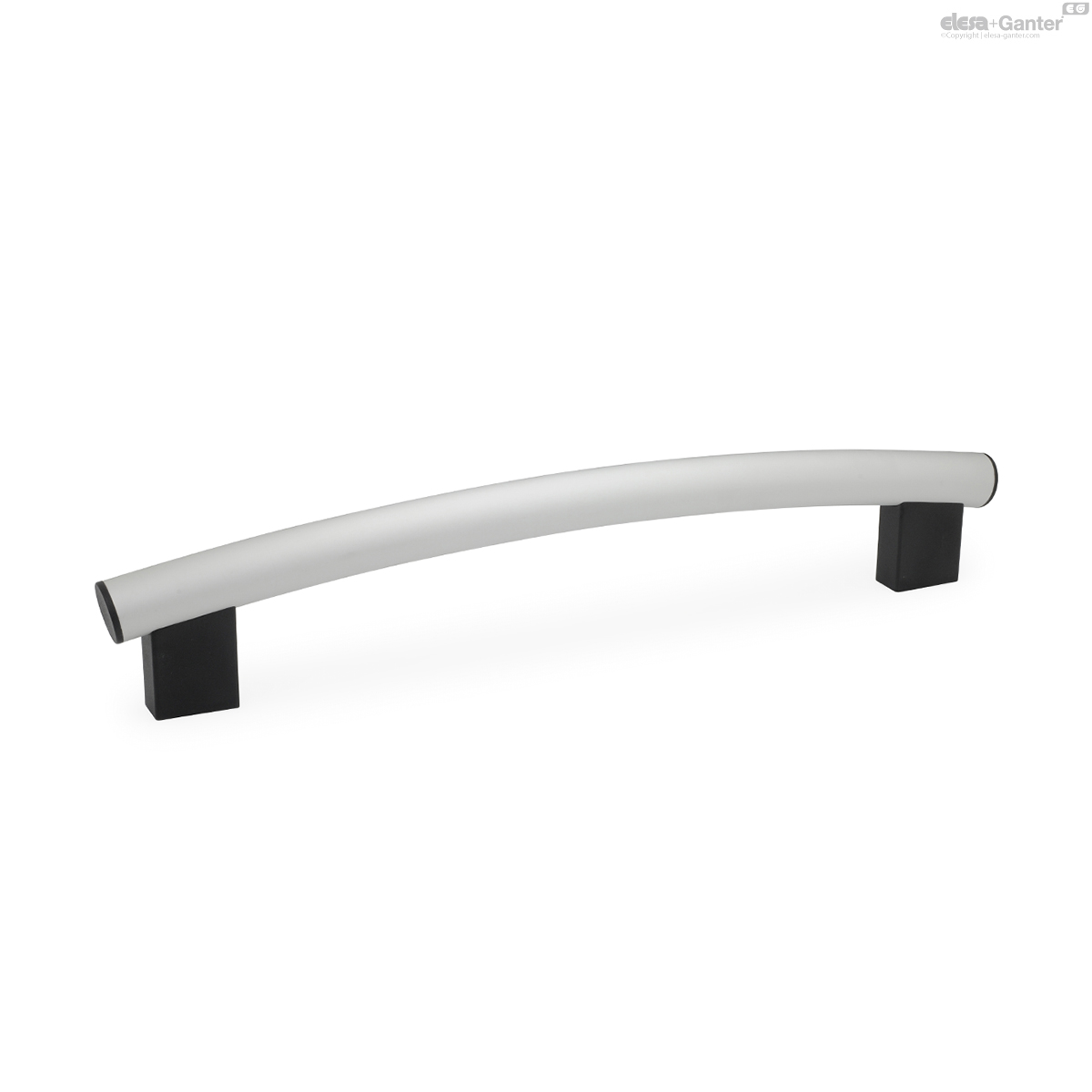

Rohrbogengriffe Rohr Aluminium- / Edelstahl, Füße Kunststoff

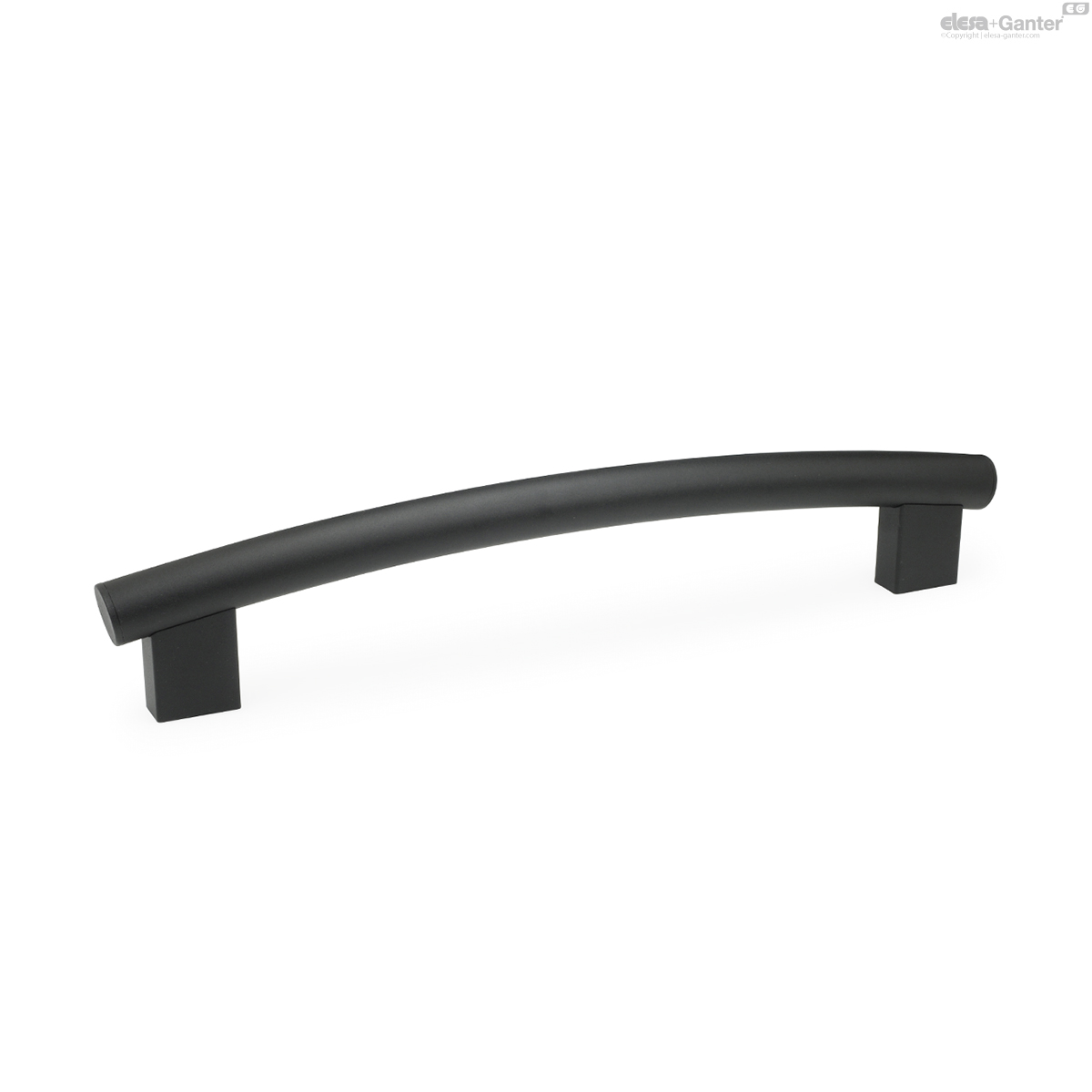

Griffrohr, aluminium, kunststoffbeschichtet, schwarz

GN 666.4-SW

Rohrbogengriffe Rohr Aluminium- / Edelstahl, Füße Kunststoff

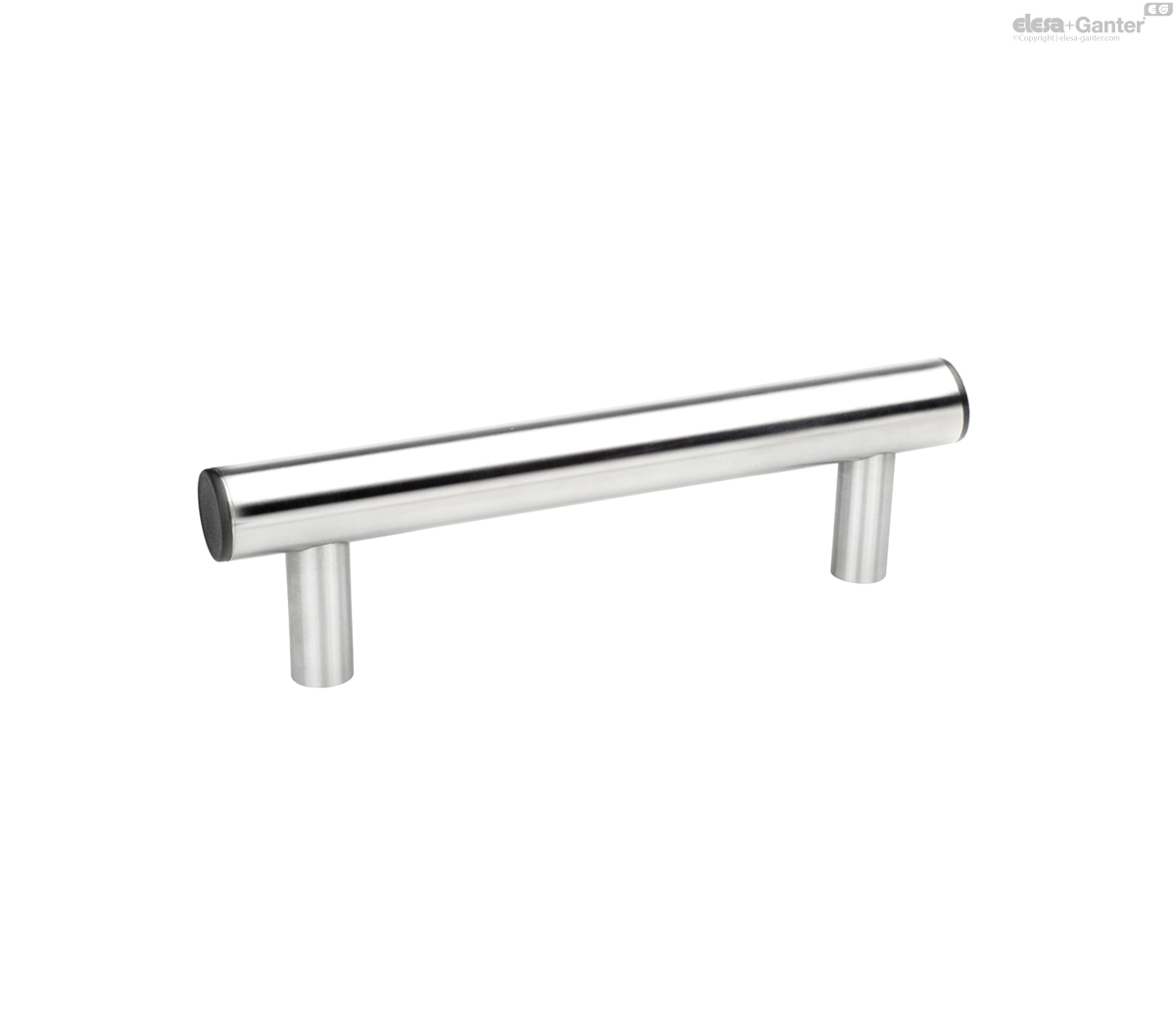

mit Kunststoff-Deckel
