GN 653.2-STRändelschrauben

Stahl

Stahl / Edelstahl, mit dünnem Schaft zur Verliersicherung, flache Form

  • INOX
  • RoHS
pdf Other documents
Stahl
Stahl
Stahl
GN 653.2-ST
Stahl
Edelstahl
GN 653.2-NI
Edelstahl

GN 653.2-ST

Katalog
d1
l1
a1
a2
a3
d2
d3
d4 -0.2
d5
h
k
l2
M 4
15
2...4
4...8
8...10
16
8
3.2
4.5
5.5
3.5
5
M 4
17
4...6
6...10
10...12
16
8
3.2
4.5
5.5
3.5
5
M 4
19
6...8
8...12
12...14
16
8
3.2
4.5
5.5
3.5
5
M 4
21
8...10
10...14
14...16
16
8
3.2
4.5
5.5
3.5
5
M 5
18
2.5...4
4...10.5
10.5...12
20
10
4
5.5
6.5
4
6
M 5
20
4...6
6...12
12...14
20
10
4
5.5
6.5
4
6
M 5
22
6...8
8...14
14...16
20
10
4
5.5
6.5
4
6
M 5
26
8...12
12...16
16...18
20
10
4
5.5
6.5
4
6
M 6
24
3...6
6...13
13...16
24
12
4.8
6.5
8
5
8
M 6
26
6...8
8...16
16...18
24
12
4.8
6.5
8
5
8
M 6
30
8...12
12...18
18...22
24
12
4.8
6.5
8
5
8
M 6
34
12...16
16...22
22...26
24
12
4.8
6.5
8
5
8
M 8
30
4...8
8...16
16...20
30
16
6.5
8.5
9
6
10
M 8
34
8...12
12...20
20...24
30
16
6.5
8.5
9
6
10
M 8
38
12...16
16...24
24...28
30
16
6.5
8.5
9
6
10
M 8
42
16...20
20...28
28...32
30
16
6.5
8.5
9
6
10

Stahl ST

  • Festigkeitsklasse 5
  • Sichtfläche feingedreht
  • schwarz brüniert

Edelstahl 1.4305 NI

  • Sichtfläche feingedreht
  • matt gestrahlt

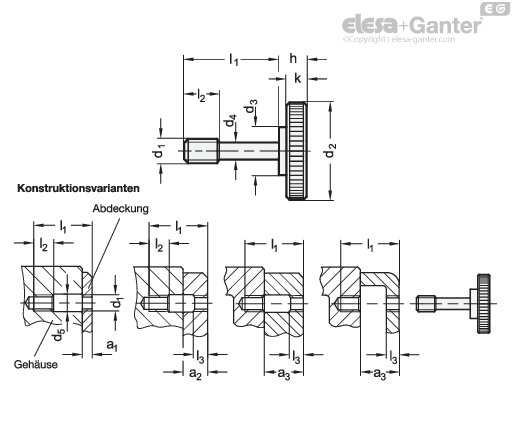

Rändelschrauben GN 653.2 befestigen z. B. Abdeckungen an Maschinen. Dabei werden sie durch den Schaft d4 einfach verliergesichert. Anstelle einer Durchgangsbohrung wird dazu ein zweites Gewinde d1 benötigt, ggf. mit entsprechender Freibohrung d5.

Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
