653.2-M5-22-ST GN 653.2-ST Stahl

653.2-M5-22-ST

GN 653.2-ST Stahl

Stahl / Edelstahl, mit dünnem Schaft zur Verliersicherung, flache Form
Alle Größen und Varianten
  • INOX
  • RoHS

Lt: 1-2 Wochen

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 653.2-M5-22-ST
d1
M 5
l1
22
a1
6...8
a2
8...14
a3
14...16
d2
20
d3
10
d4 -0.2
4
d5
5.5
h
6.5
k
4
l2
6
l3
2.5
weight
14

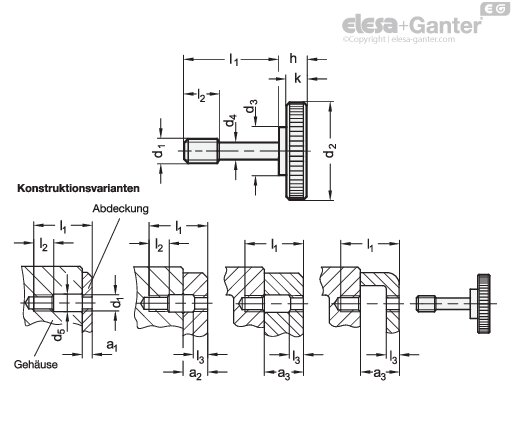

653.2-M5-22-ST drawing

Stahl ST

  • Festigkeitsklasse 5
  • Sichtfläche feingedreht
  • schwarz brüniert

Edelstahl 1.4305 NI

  • Sichtfläche feingedreht
  • matt gestrahlt

Rändelschrauben GN 653.2 befestigen z. B. Abdeckungen an Maschinen. Dabei werden sie durch den Schaft d4 einfach verliergesichert. Anstelle einer Durchgangsbohrung wird dazu ein zweites Gewinde d1 benötigt, ggf. mit entsprechender Freibohrung d5.

Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
