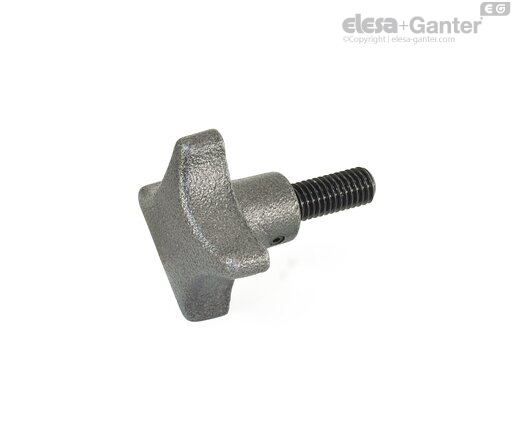

GN 6335.4Kreuzgriffe
Kreuzgriffe
Gusseisen / Gewindestift, Stahl
|
Katalog
|

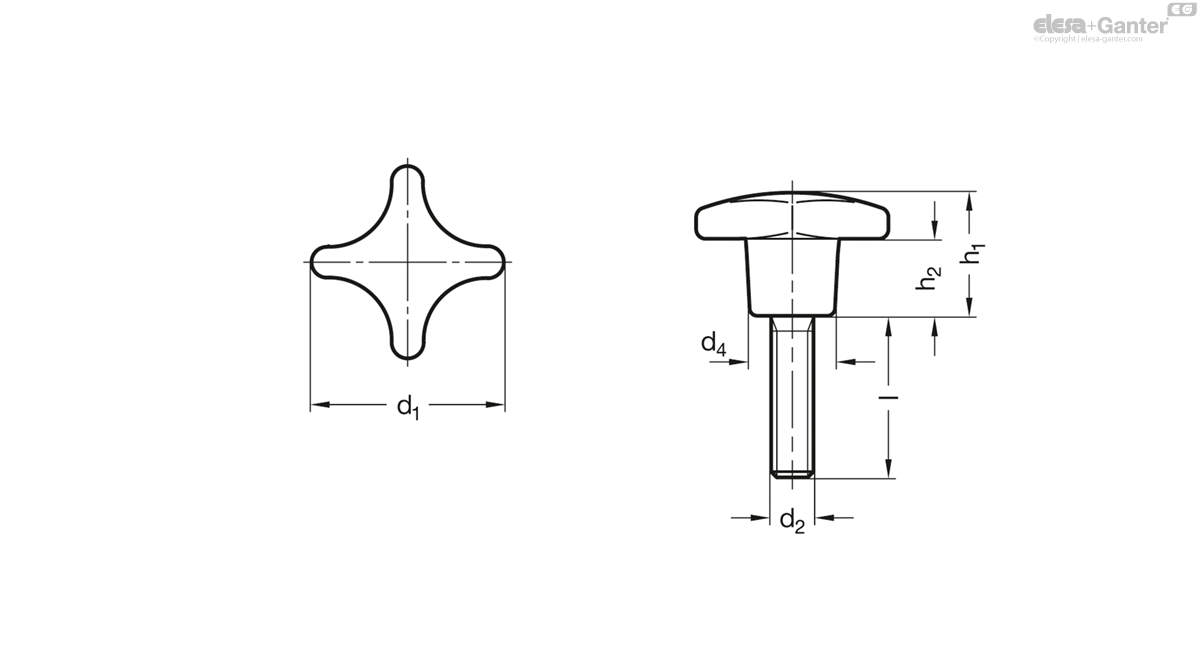

d1
|
d2
|
l ≈
|
d4
|
h1
|
h2
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 6335.4-SG-32-M6-16
|
32
|
M 6
|
16
|
12
|
20
|
9
|
34
|
|
GN 6335.4-SG-32-M6-20
|
32
|
M 6
|
20
|
12
|
20
|
9
|
35
|
|
GN 6335.4-SG-32-M6-25
|
32
|
M 6
|
25
|
12
|
20
|
9
|
36
|
|
GN 6335.4-SG-32-M6-30
|
32
|
M 6
|
30
|
12
|
20
|
9
|
37
|
|
GN 6335.4-SG-32-M6-35
|
32
|
M 6
|
35
|
12
|
20
|
9
|
38
|
|
GN 6335.4-SG-32-M6-45
|
32
|
M 6
|
45
|
12
|
20
|
9
|
46
|
|
GN 6335.4-SG-40-M8-15
|
40
|
M 8
|
15
|
14
|
25
|
13
|
58
|
|
GN 6335.4-SG-40-M8-20
|
40
|
M 8
|
20
|
14
|
25
|
13
|
60
|
|
GN 6335.4-SG-40-M8-25
|
40
|
M 8
|
25
|
14
|
25
|
13
|
61
|
|
GN 6335.4-SG-40-M8-30
|
40
|
M 8
|
30
|
14
|
25
|
13
|
63
|
|
GN 6335.4-SG-40-M8-40
|
40
|
M 8
|
40
|
14
|
25
|
13
|
66
|
|
GN 6335.4-SG-40-M8-55
|
40
|
M 8
|
55
|
14
|
25
|
13
|
70
|
|
GN 6335.4-SG-50-M10-25
|
50
|
M 10
|
25
|
18
|
32
|
18
|
124
|
|
GN 6335.4-SG-50-M10-30
|
50
|
M 10
|
30
|
18
|
32
|
18
|
130
|
|
GN 6335.4-SG-50-M10-35
|
50
|
M 10
|
35
|
18
|
32
|
18
|
129
|
|
GN 6335.4-SG-50-M10-45
|
50
|
M 10
|
45
|
18
|
32
|
18
|
134
|
|
GN 6335.4-SG-50-M10-55
|
50
|
M 10
|
55
|
18
|
32
|
18
|
139
|
|
GN 6335.4-SG-63-M12-30
|
63
|
M 12
|
30
|
20
|
40
|
23
|
220
|
|
GN 6335.4-SG-63-M12-35
|
63
|
M 12
|
35
|
20
|
40
|
23
|
208
|
|
GN 6335.4-SG-63-M12-40
|
63
|
M 12
|
40
|
20
|
40
|
23
|
211
|
|
GN 6335.4-SG-63-M12-50
|
63
|
M 12
|
50
|
20
|
40
|
23
|
250
|
|
GN 6335.4-SG-63-M12-60
|
63
|
M 12
|
60
|
20
|
40
|
23
|
225
|
|
GN 6335.4-SG-80-M16-30
|
80
|
M 16
|
30
|
25
|
50
|
28
|
410
|
|
GN 6335.4-SG-80-M16-40
|
80
|
M 16
|
40
|
25
|
50
|
28
|
430
|
|
GN 6335.4-SG-80-M16-50
|
80
|
M 16
|
50
|
25
|
50
|
28
|
452
|
|
GN 6335.4-SG-80-M16-60
|
80
|
M 16
|
60
|
25
|
50
|
28
|
452
|
|
GN 6335.4-SG-80-M16-70
|
80
|
M 16
|
70
|
25
|
50
|
28
|
478
|
Form

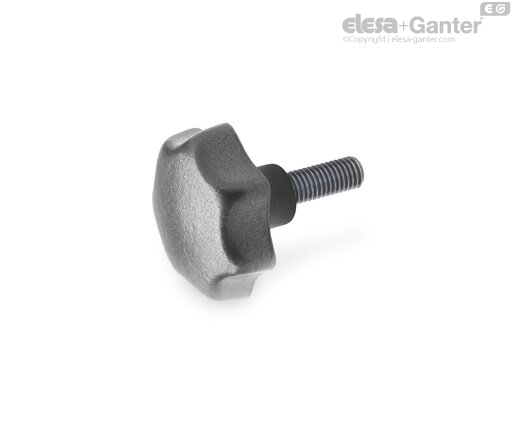

Form SG: Sterngriff DIN 6335 Gusseisen (GG)
Bei den Formen AM / AP und ES ist der Gewindestift eingeschraubt und durch einen Querstift gesichert.
Wenn an der Auflagefläche des Kreuzgriffes gespannt werden soll, wird empfohlen diesen Kreuzgriff zu verwenden.
