Technical datasheet

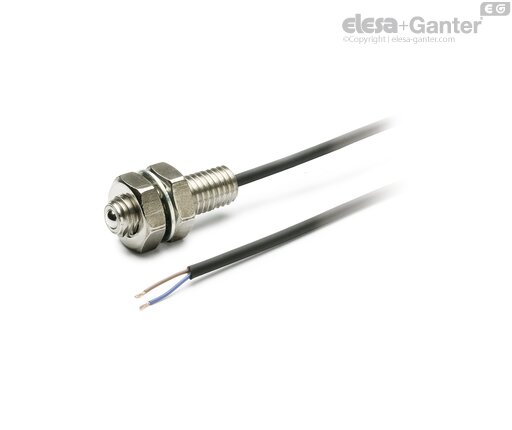

GN 615.7-SFedernde Druckstücke
Öffner
Stahl, mit Endschalter
GN 615.7-S
|
Katalog
|

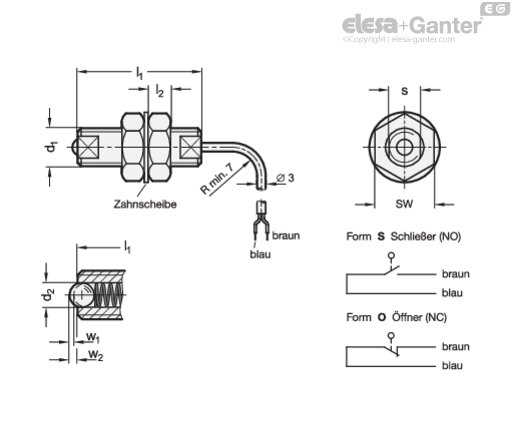

d1
|
d2
|
l1
|
l2
|
s
|
sw
|
w1 ±0.1 Halteseile
|
w2 ±0.1
Federweg |
Federdruck
in N≈ Anfang |
Federdruck
in N≈ Ende |
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
M 6
|
3
|
33
|
3.5
|
5
|
10
|
0.3
|
0.8
|
6
|
13
|
40
| ||
|
M 8
|
4
|
36
|
5
|
7
|
13
|
0.5
|
1
|
8
|
16
|
53
| ||
|
M 10
|
5
|
40
|
6
|
8
|
17
|
0.7
|
1.2
|
10
|
20
|
60
|
Form
- S Öffner
- O Schließer
Schraube
Stahl, vernickelt
Kugel
Stahl, gehärtet
Sechskantmuttern
Stahl, vernickelt
Zahnscheibe
Stahl, verzinkt
Endschalter
- Spannungsbereich: 5... 24 V DC
- Schaltstrom empf.: 5... 10 mA
- Schaltstrom max.: 20 mA DC
- Lebensdauer: 3 Mio. Schaltspiele
- Einsatztemperatur -10 °C bis +80 °C
Anschlusskabel
Polyvinylchlorid (PVC)
- Ø 3, 2-adrig, ≈ 2 Meter lang
- max. Zugbelastbarkeit 20 N
- grau bei Form S
- schwarz bei Form O
Schutzart IP 40
Federnde Druckstücke GN 615.7 werden zur Arretierung sowie als Andruckstifte verwendet.
Gleichzeitig kann über den eingebauten Endschalter ein elektrisches Steuersignal ausgelöst werden.
- GN 3492 Haltestücke (Edelstahl)
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf elesa-ganter.at digital bereitgestellt.
