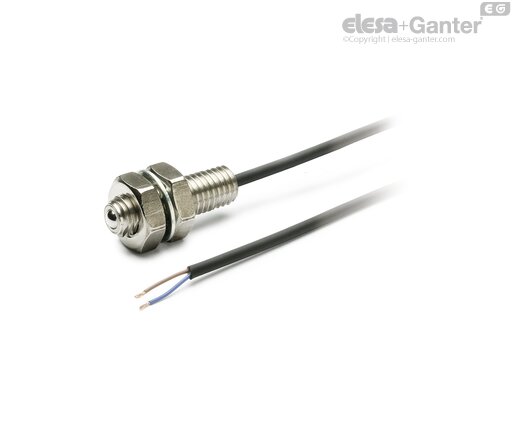

615.7-M10-S GN 615.7-S Öffner
Stahl, mit Endschalter
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 615.7-M10-S
- d1
- M 10
- d2
- 5
- l1
- 40
- l2
- 6
- s
- 8
- sw
- 17
- w1 ±0.1 Halteseile
- 0.7
- w2 ±0.1
Federweg - 1.2
- Federdruck
in N≈ Anfang - 10
- Federdruck
in N≈ Ende - 20
- 60
Form
- S Öffner
- O Schließer
Schraube
Stahl, vernickelt
Kugel
Stahl, gehärtet
Sechskantmuttern
Stahl, vernickelt
Zahnscheibe
Stahl, verzinkt
Endschalter
- Spannungsbereich: 5... 24 V DC
- Schaltstrom empf.: 5... 10 mA
- Schaltstrom max.: 20 mA DC
- Lebensdauer: 3 Mio. Schaltspiele
- Einsatztemperatur -10 °C bis +80 °C
Anschlusskabel
Polyvinylchlorid (PVC)
- Ø 3, 2-adrig, ≈ 2 Meter lang
- max. Zugbelastbarkeit 20 N
- grau bei Form S
- schwarz bei Form O
Schutzart IP 40
Federnde Druckstücke GN 615.7 werden zur Arretierung sowie als Andruckstifte verwendet.
Gleichzeitig kann über den eingebauten Endschalter ein elektrisches Steuersignal ausgelöst werden.
- GN 3492 Haltestücke (Edelstahl)
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf elesa-ganter.at digital bereitgestellt.
