GN 612.8Rastriegel

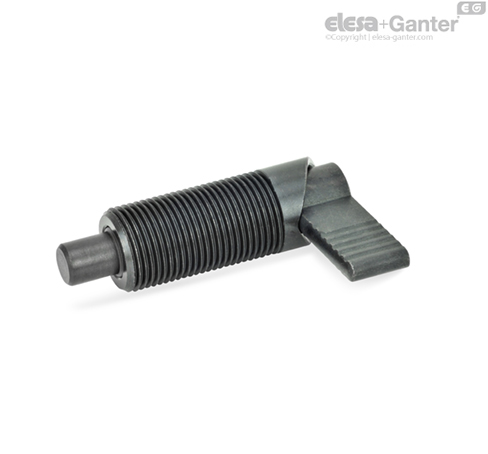

Rastriegel

Führung Zink-Druckguss

Technical datasheet

GN 612.8

Katalog	d₁ Pin-0.05 Bore +0.1/+0.05	d₂	l₁	l₂	l₃	l₄	A/F	Spring load in N ≈ initial	Spring load in N ≈ end

GN 612.8-4-M12x1,5-A	4	M 12 x 1.5	48	8	25	25	13	8	22	49
GN 612.8-5-M12x1,5-A	5	M 12 x 1.5	48	8	25	25	13	8	22	35
GN 612.8-6-M12x1,5-A	6	M 12 x 1.5	48	8	25	25	13	8	22	23
GN 612.8-6-M16x1,5-A	6	M 16 x 1.5	56.5	10	28	30	18	11	30	45
GN 612.8-8-M16x1,5-A	8	M 16 x 1.5	56.5	10	28	30	18	11	30	47
GN 612.8-8-M20x1,5-A	8	M 20 x 1.5	69.5	12	36	37	22	20	56	94
GN 612.8-10-M16x1,5-A	10	M 16 x 1.5	56.5	10	28	30	18	11	30	49
GN 612.8-10-M20x1,5-A	10	M 20 x 1.5	69.5	12	36	37	22	20	56	92
GN 612.8-12-M20x1,5-A	12	M 20 x 1.5	69.5	12	36	37	22	20	56	100
GN 612.8-4-M12x1,5-AK	4	M 12 x 1.5	48	8	25	25	13	8	22	29
GN 612.8-5-M12x1,5-AK	5	M 12 x 1.5	48	8	25	25	13	8	22	30
GN 612.8-6-M12x1,5-AK	6	M 12 x 1.5	48	8	25	25	13	8	22	31
GN 612.8-6-M16x1,5-AK	6	M 16 x 1.5	56.5	10	28	30	18	11	30	60
GN 612.8-8-M16x1,5-AK	8	M 16 x 1.5	56.5	10	28	30	18	11	30	59
GN 612.8-8-M20x1,5-AK	8	M 20 x 1.5	69.5	12	36	37	22	20	56	130
GN 612.8-10-M16x1,5-AK	10	M 16 x 1.5	56.5	10	28	30	18	11	30	65
GN 612.8-10-M20x1,5-AK	10	M 20 x 1.5	69.5	12	36	37	22	20	56	128
GN 612.8-12-M20x1,5-AK	12	M 20 x 1.5	69.5	12	36	37	22	20	56	110

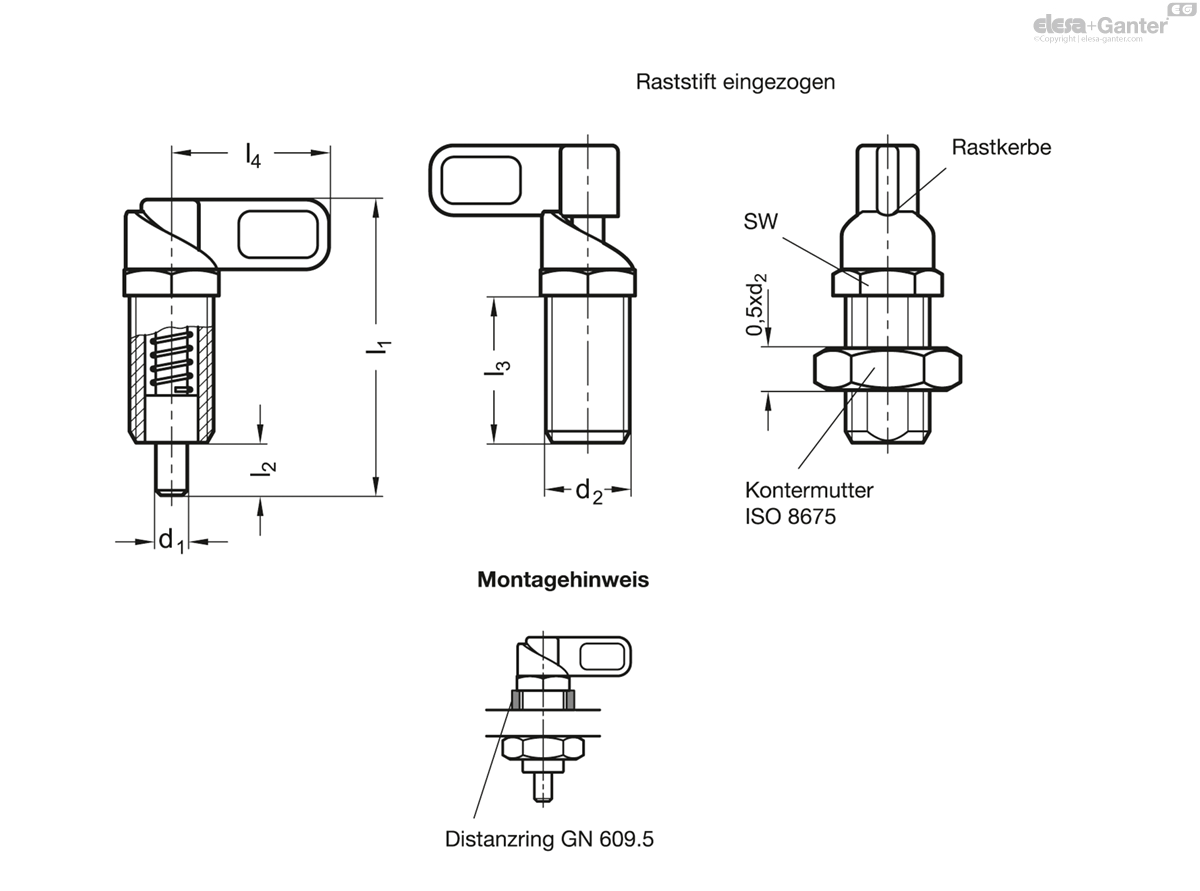

Form

A: ohne Kontermutter

AK: mit Kontermutter

Führung

Zink-Druckguss

verzinkt, blau passiviert

Raststift

Stahl

verzinkt, blau passiviert

Hebel

Kunststoff (Polyamid PA)

schwarz, matt

nicht demontierbar

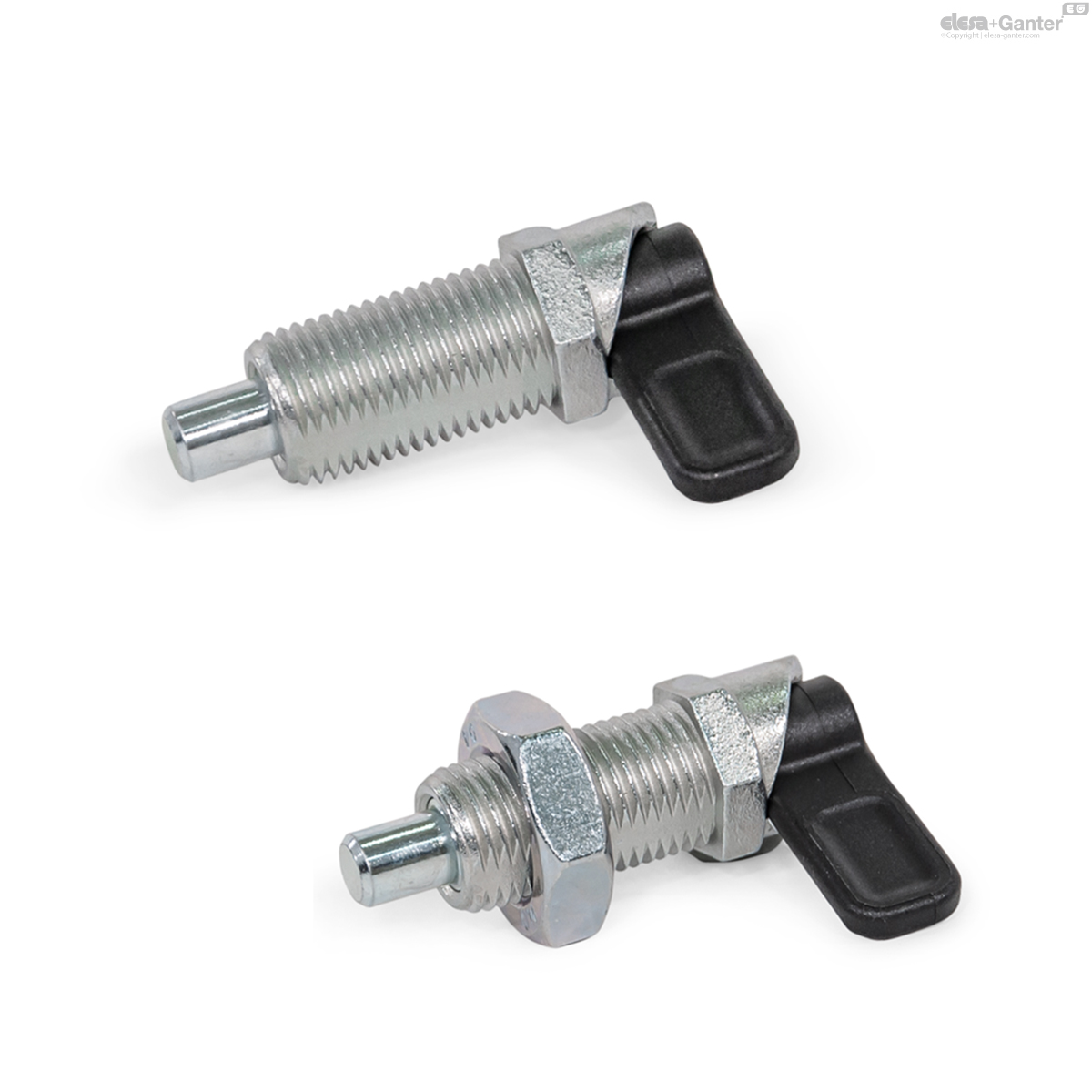

Rastriegel GN 612.8 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.

Bei diesen Rastriegeln mit Führung aus Zink-Druckguss handelt es sich um eine sehr preisgünstige Ausführung.
