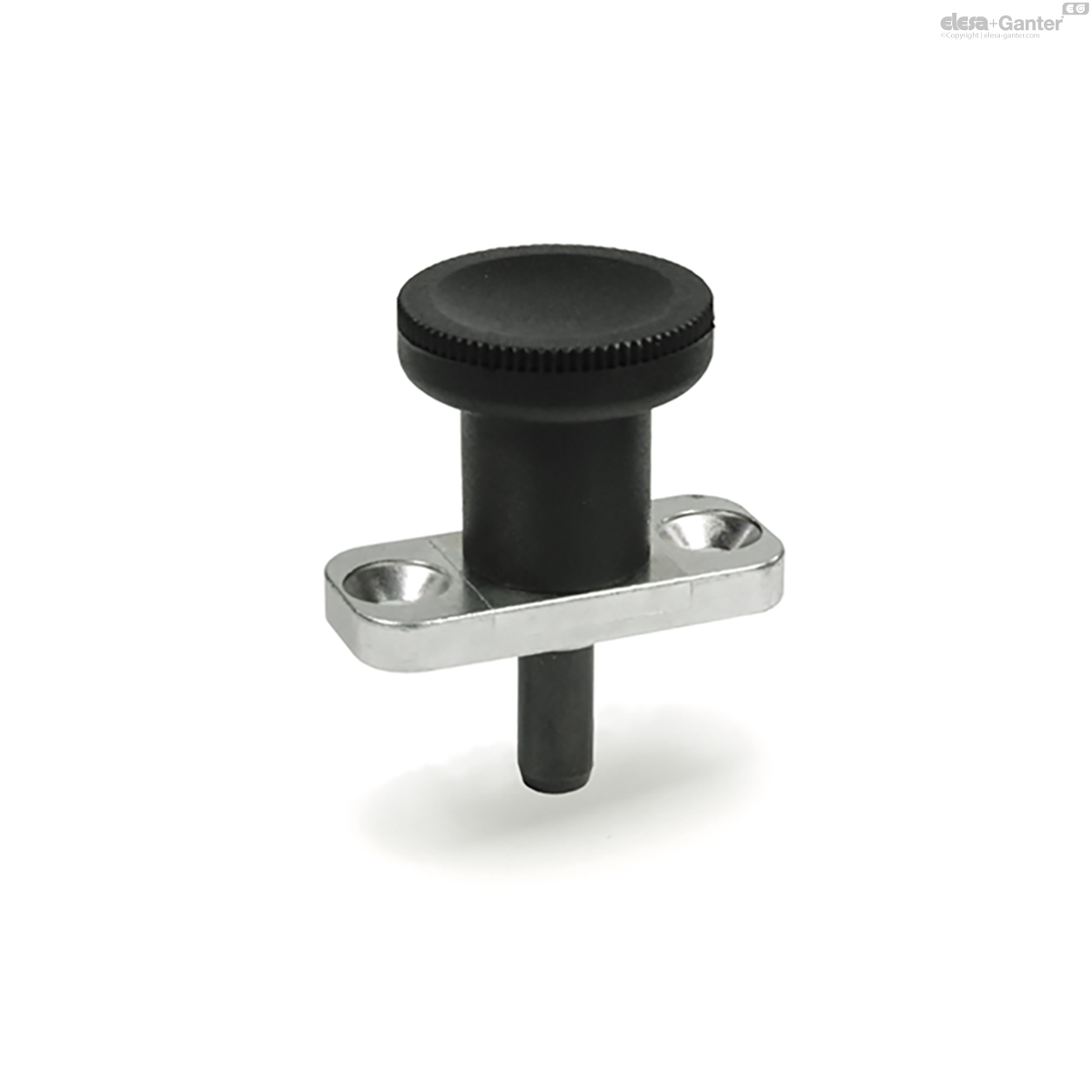

GN 608Rastbolzen

Rastbolzen

ohne Rastsperre

  • Icons/__logo__RoHS__.png
Rastbolzen
Rastbolzen

GN 608

Katalog

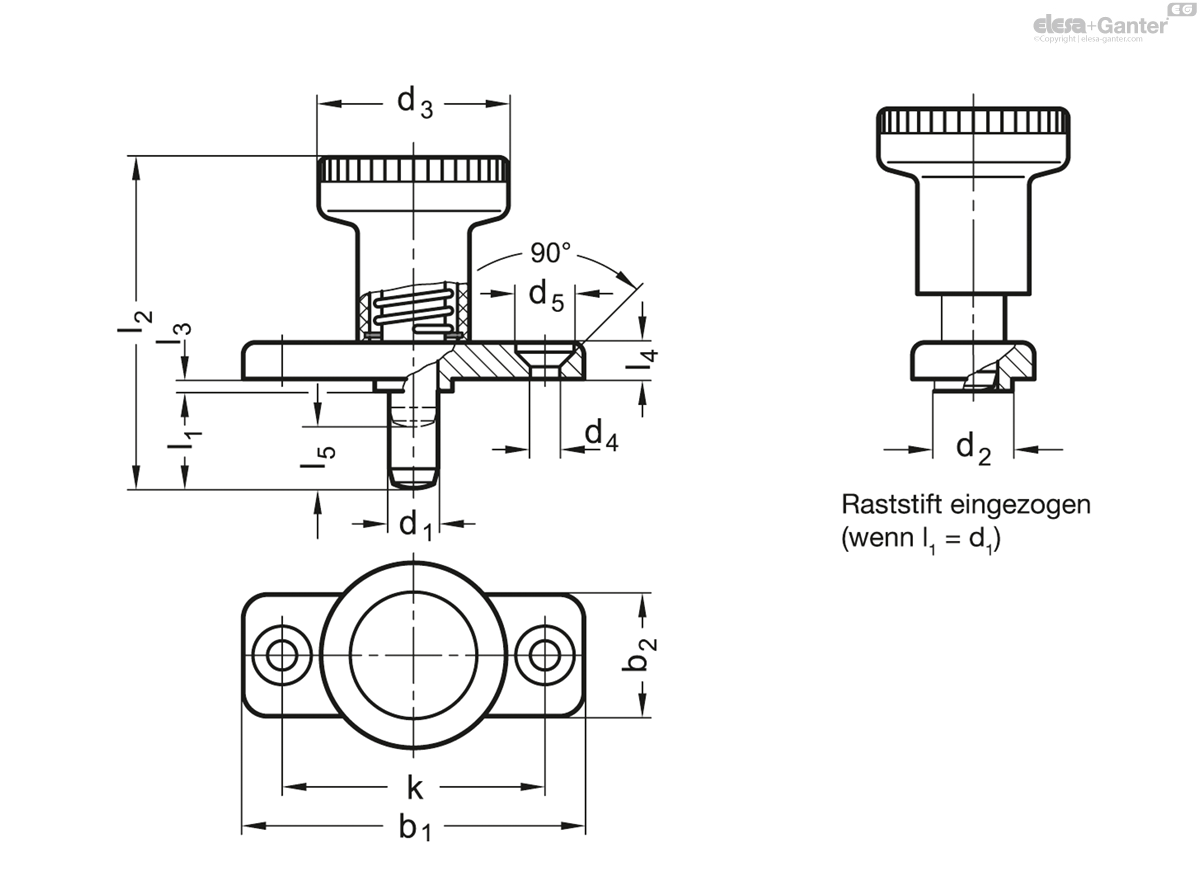

d1 Stift -0.02/-0.05 Bohrung H7
l1
b1
b2
d2 -0.02/-0.1
d3
d4
d5
k
l2
l3 -0.15
l4
6
6
40
18
10
25
4.3
8.3
30
37
2.5
4.5
6
14
40
18
10
25
4.3
8.3
30
45
2.5
4.5
8
8
46
20
12
31
5.3
10.4
34
44
2.5
4.5
8
18
46
20
12
31
5.3
10.4
34
54
2.5
4.5

Führung

Zink-Druckguss

verzinkt, blau passiviert

Knopf

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Stift

Stahl, gehärtet

Einzelteile Stahl / Messing

Rastbolzen GN 608 zeichnet sich durch eine kleine Bauhöhe aus.

Verwandte Produkte
Positionierbuchsen mit Anlaufkegel

GN 412.3

Positionierbuchsen mit Anlaufkegel für Rastbolzen
Stahl

GN 607

Rastbolzen Stahl / Edelstahl, ohne Rastsperre

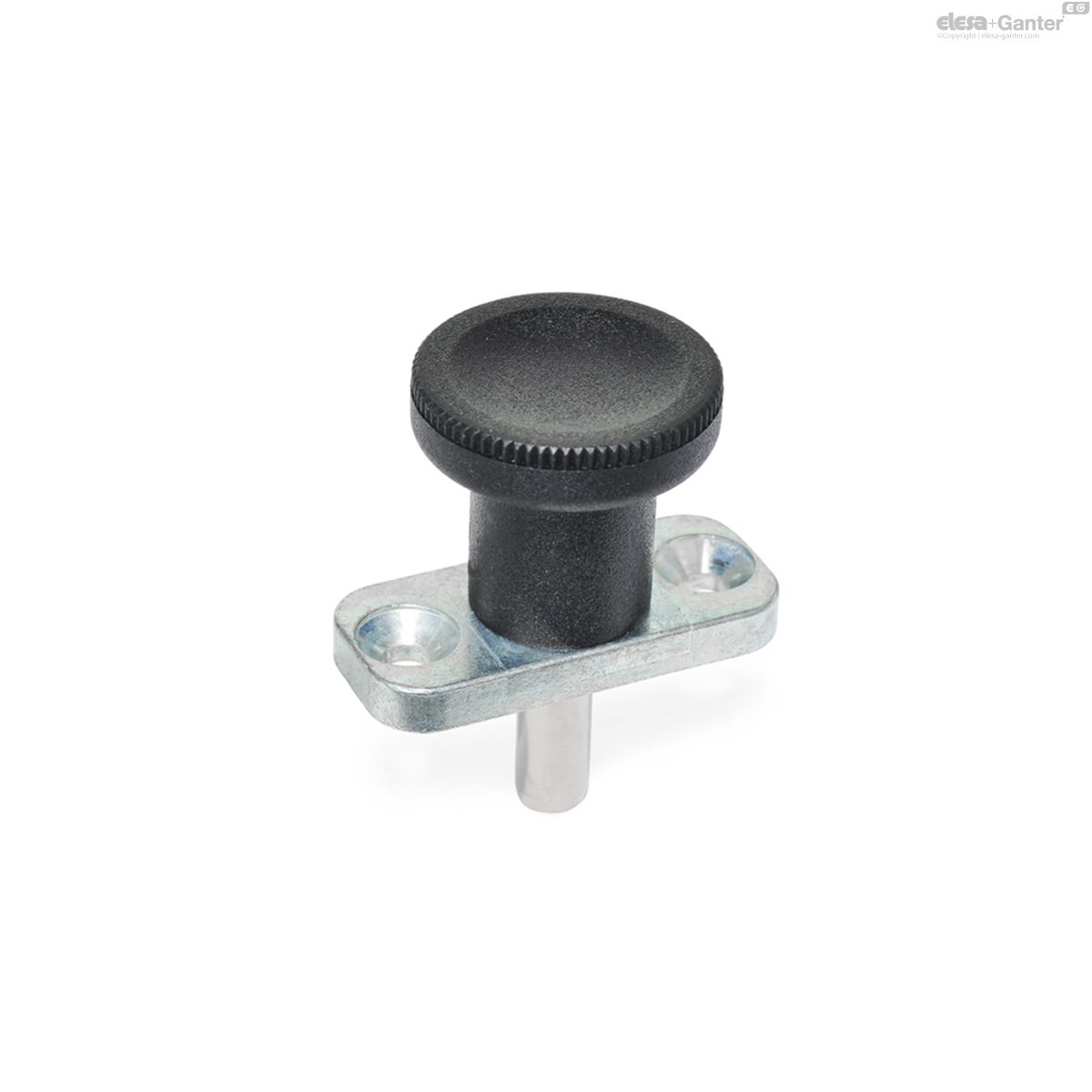

Rastbolzen mit Edelstahl-Raststift
