GN 607Rastbolzen

Stahl

Stahl / Edelstahl, ohne Rastsperre

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl
Stahl
Edelstahl
GN 607-NI
Edelstahl
Stahl
GN 607
Stahl

GN 607

Katalog

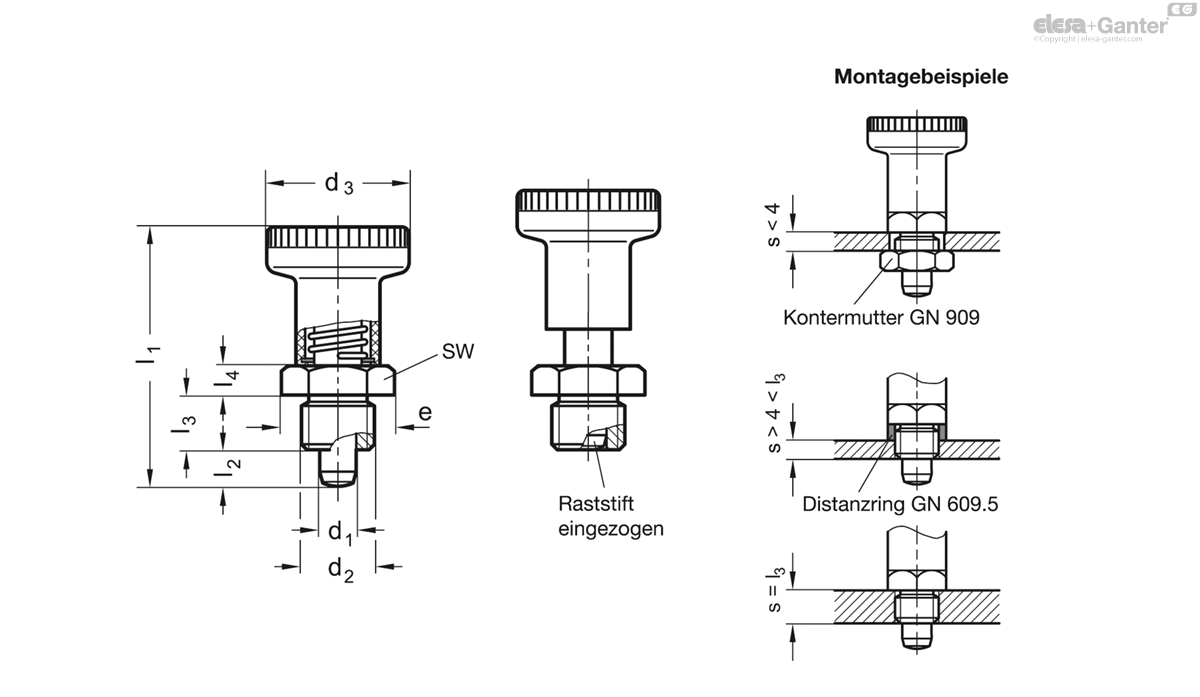

d1 Stift -0.02/-0.05 Bohrung H7
d2
d3
e ≈
l1
l2 ±0.5
l3 -0.15
l4
sw
Federdruck in N ≈
Anfang
Federdruck in N ≈
Ende
Axial Belastbarkeit in N
6
M 12 x 1.5
25
19.6
45
6
10
5
17
11
28
400
8
M 16 x 1.5
31
21.9
54
8
12
6
19
15
29
500
6
M 12 x 1.5
25
19.6
45
6
10
5
17
11
28
400
8
M 16 x 1.5
31
21.9
54
8
12
6
19
15
29
500

Form

  • A: ohne Kontermutter
  • AK: mit Kontermutter

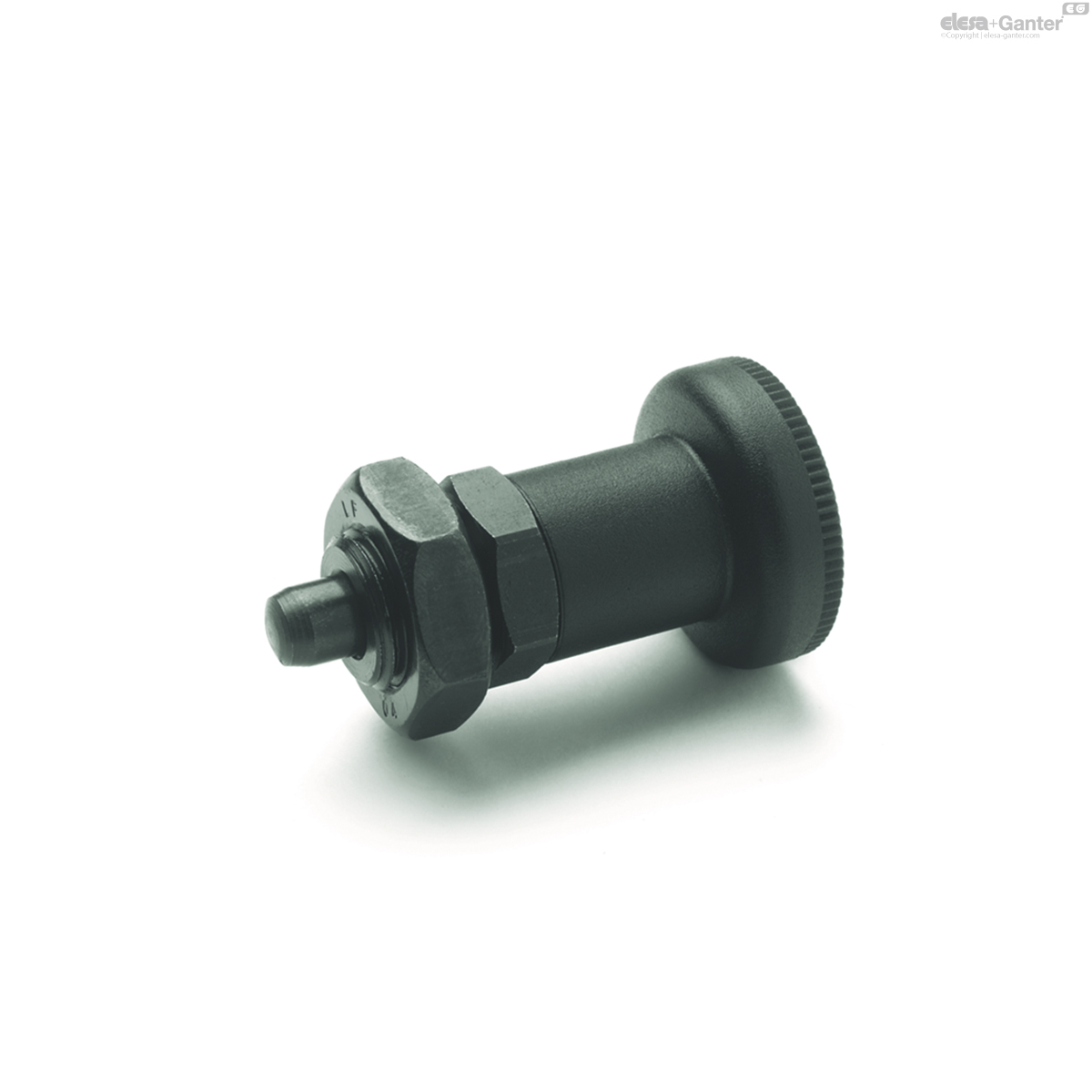

Ausführung in Stahl ST

  • brüniert
  • Raststift gehärtet

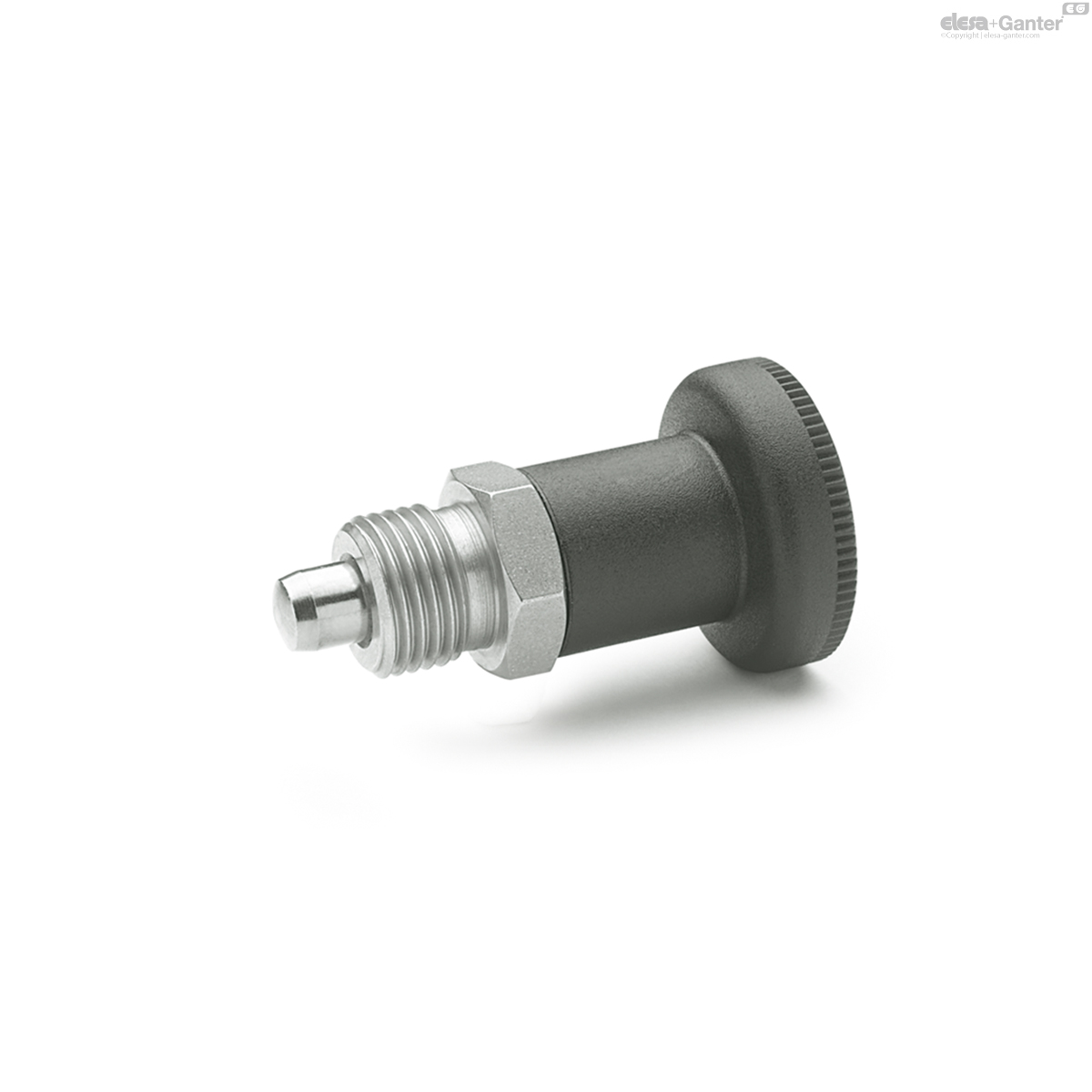

Ausführung in Edelstahl nichtrostend, 1.4305 NI

Raststift chemisch vernickelt

Griff

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastbolzen GN 607 zeichnen sich durch ihre kleinen Baumaße aus. Die extrem niedrigen Edelstahl-Kontermutterm GN 909 / GN 909.5 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.

Verwandte Produkte
Stahl

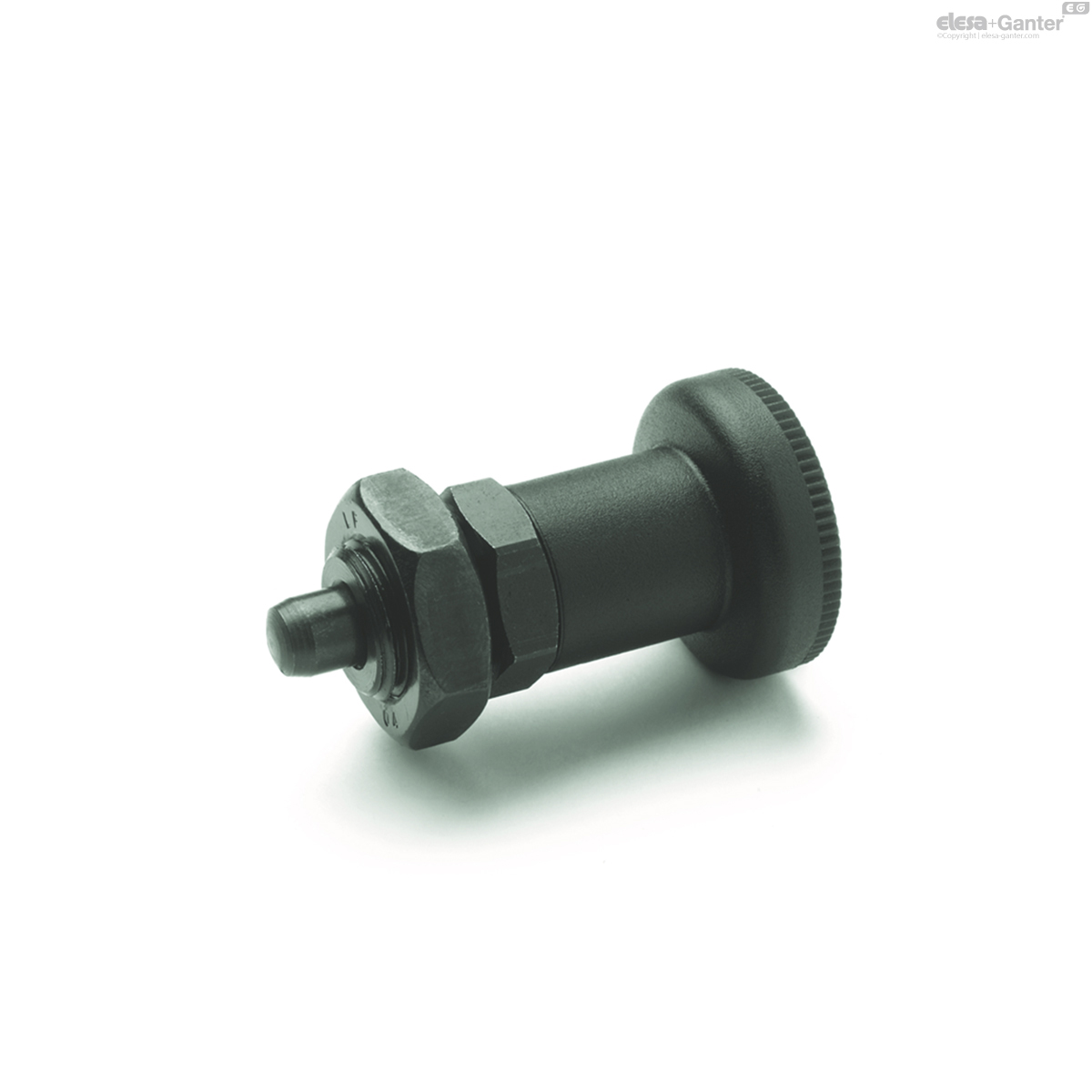

GN 607.1

Rastbolzen Stahl / Edelstahl, mit Rastsperre
Rastbolzen

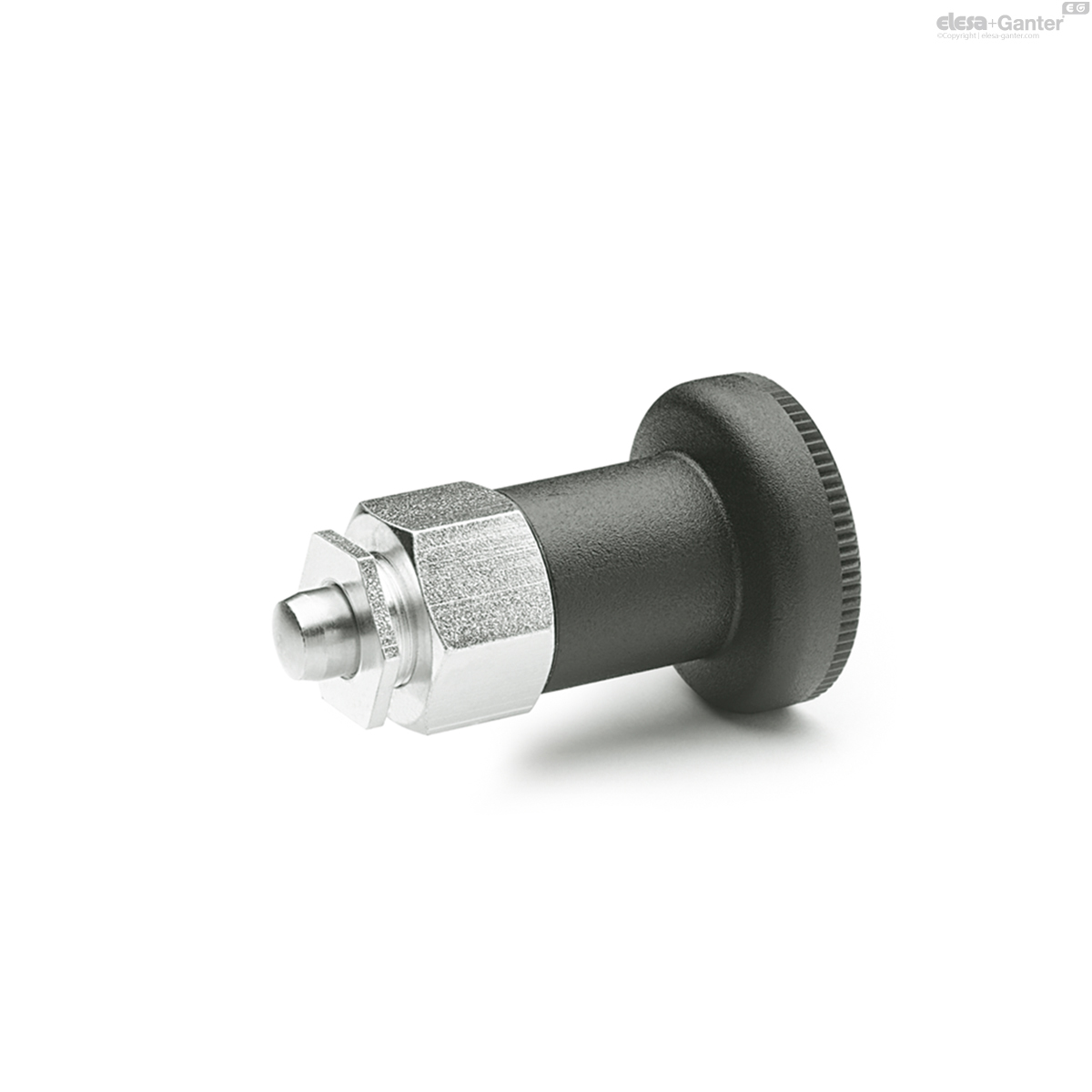

GN 607.2

Rastbolzen für Montage an dünnwandige Teile, ohne Rastsperre
Rastbolzen

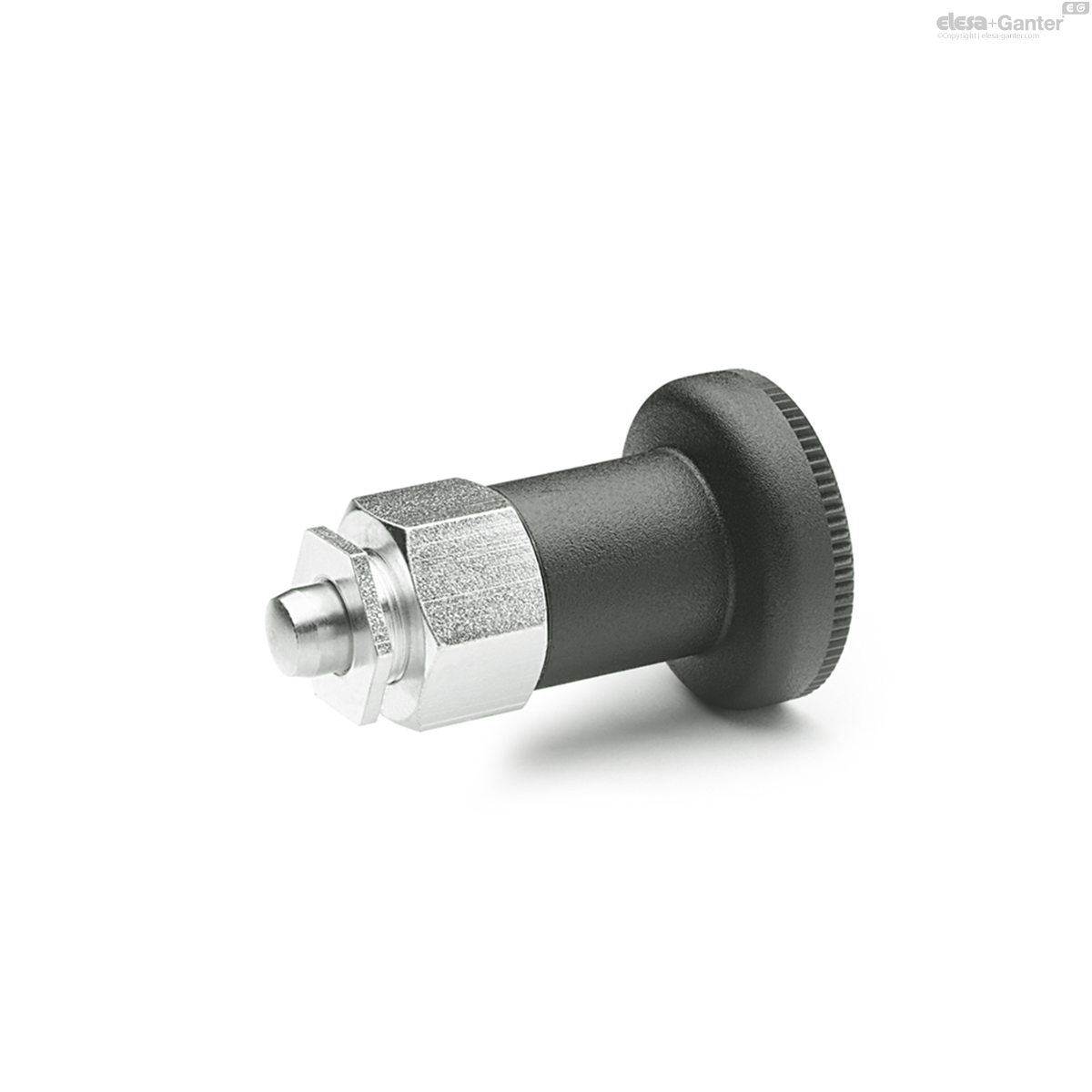

GN 607.3

Rastbolzen für Montage an dünnwandige Teile, mit Rastsperre
Rastbolzen

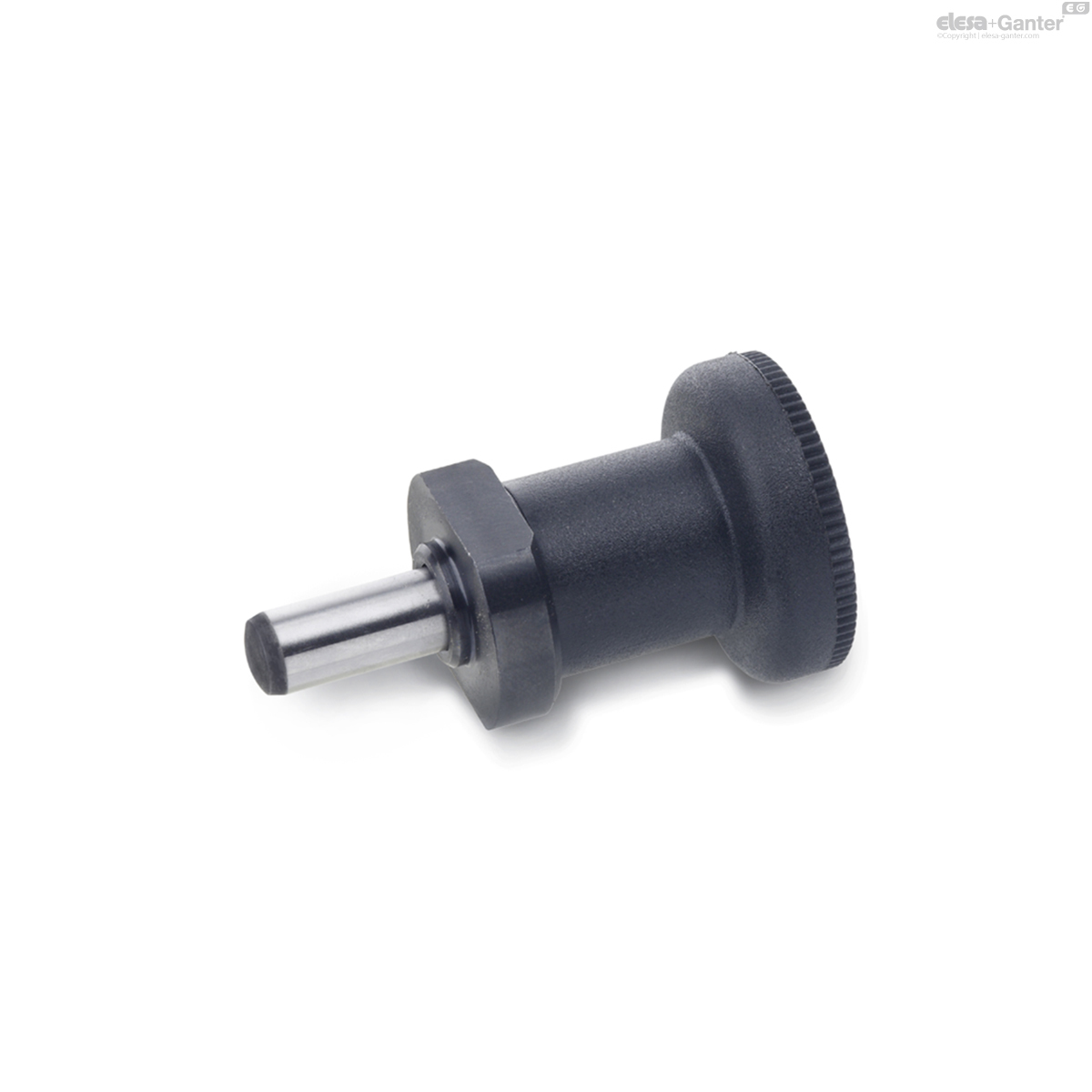

GN 607.4
