607-6-A-ST
GN 607 Stahl
Stahl / Edelstahl, ohne Rastsperre
Auf Lager Alle Größen und Varianten von GN 607
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

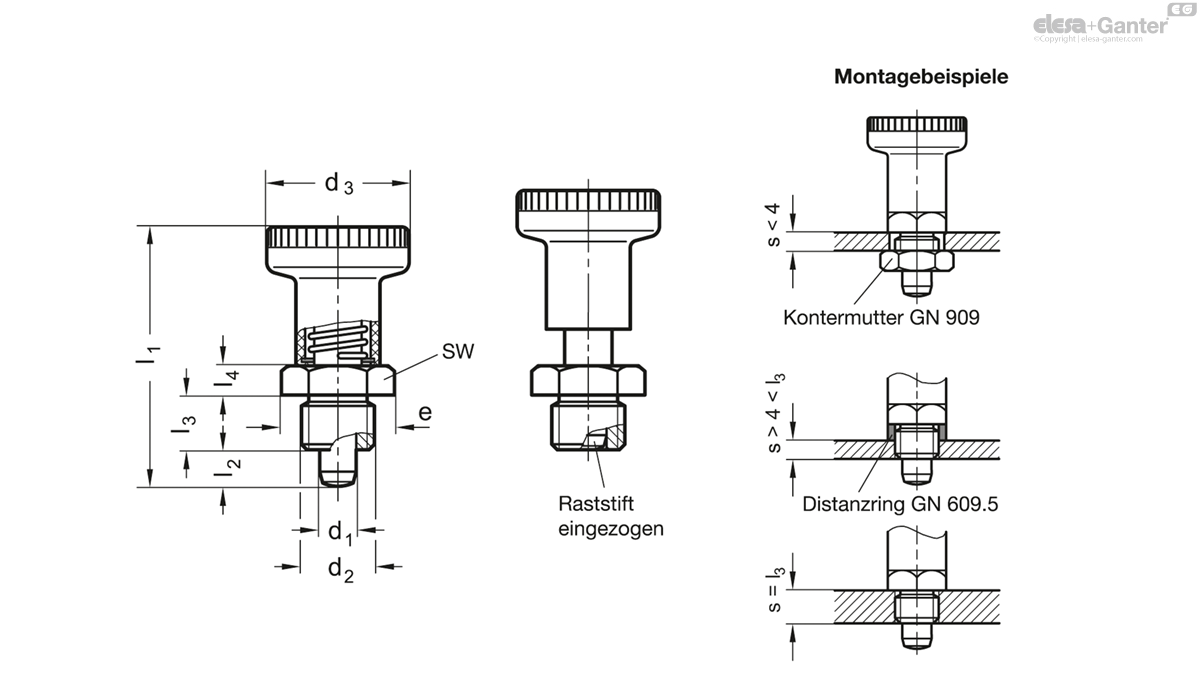

Technisches Datenblatt
Technische Daten
- Katalog
- GN 607-6-A-ST
- d1 Stift -0.02/-0.05 Bohrung H7
- 6
- d2
- M 12 x 1.5
- d3
- 25
- e ≈
- 19.6
- l1
- 45
- l2 ±0.5
- 6
- l3 -0.15
- 10
- l4
- 5
- sw
- 17
- Federdruck in N ≈
Anfang - 11
- Federdruck in N ≈
Ende - 28
- Axial Belastbarkeit in N
- 400
- 35
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl ST
- brüniert
- Raststift gehärtet
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Raststift chemisch vernickelt
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen GN 607 zeichnen sich durch ihre kleinen Baumaße aus. Die extrem niedrigen Edelstahl-Kontermutterm GN 909 / GN 909.5 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
