GN 480Flanschbolzen

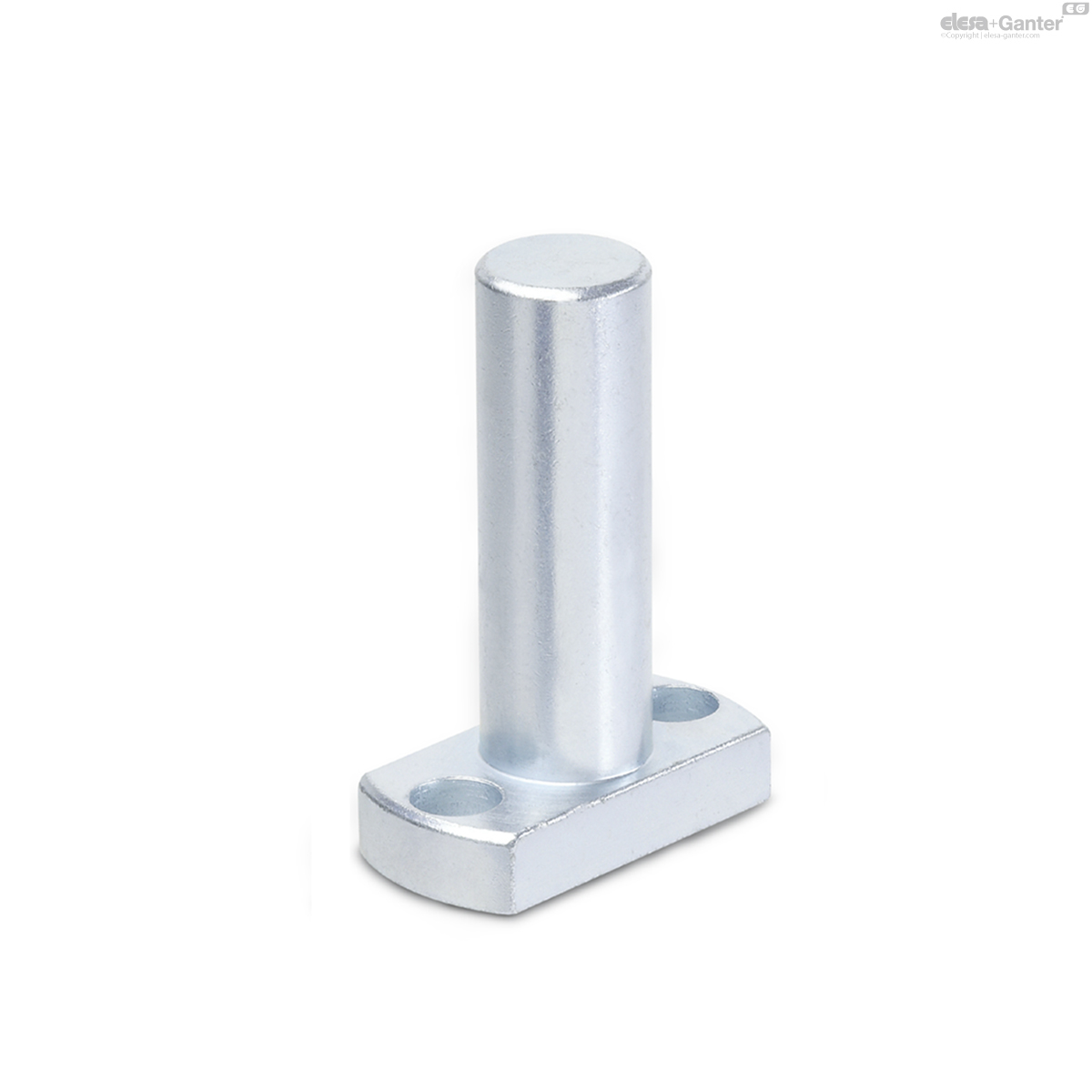

Flanschbolzen
für Klemmhalter
GN 480
|
Katalog
|
d1 h9
|
l1
|
b
|
d2
|
d3
|
l2
|
l3
|
m
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
8
|
18
|
14
|
31.5
|
M 4
|
6
|
2
|
22
|
23
| ||
|
8
|
32
|
14
|
31.5
|
M 4
|
6
|
2
|
22
|
40
| ||
|
10
|
21
|
16
|
38
|
M 5
|
8
|
2.5
|
27
|
43
| ||
|
10
|
37
|
16
|
38
|
M 5
|
8
|
2.5
|
27
|
52
| ||
|
12
|
22
|
16
|
38
|
M 5
|
8
|
2.5
|
27
|
49
| ||
|
12
|
39
|
16
|
38
|
M 5
|
8
|
2.5
|
27
|
64
| ||
|
15
|
27.5
|
20
|
45
|
M 6
|
10
|
4
|
32
|
94
| ||
|
15
|
47.5
|
20
|
45
|
M 6
|
10
|
4
|
32
|
122
| ||
|
16
|
28
|
20
|
45
|
M 6
|
10
|
4
|
32
|
100
| ||
|
16
|
49
|
20
|
45
|
M 6
|
10
|
4
|
32
|
133
| ||
|
20
|
35
|
25
|
50
|
M 6
|
10
|
4
|
36
|
166
| ||
|
20
|
60
|
25
|
50
|
M 6
|
10
|
4
|
36
|
220
|
Stahl verzinkt, blau passiviert

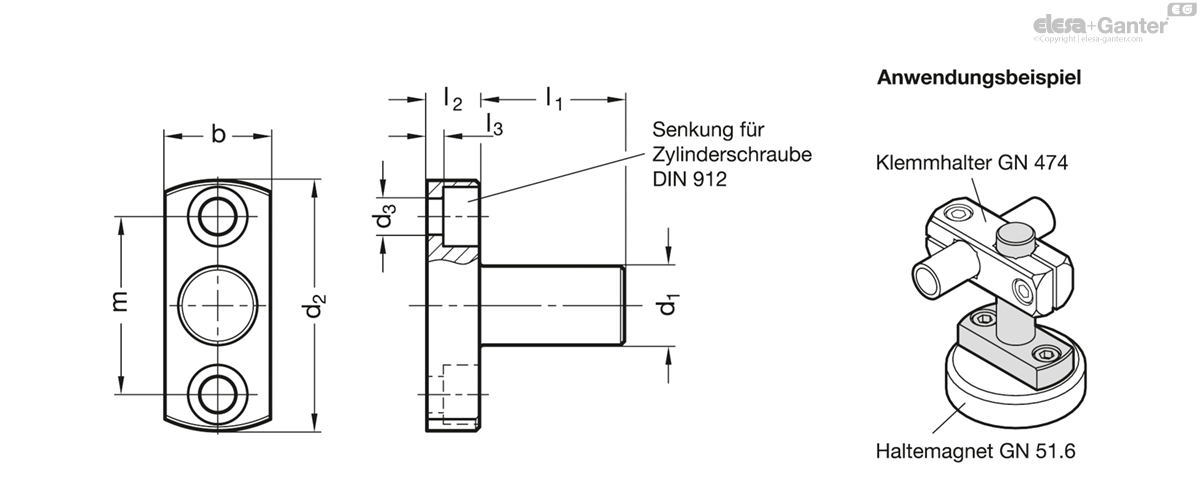

Flanschbolzen GN 480 werden in Verbindung mit Klemmhaltern, als Fuß oder als Verbindungselement, z.B. für Breiten- oder Höhenverstellungen eingesetzt.
Durch die niedrige Flanschhöhe bieten Sie eine Alternative zum Fuß-Klemmhalter GN 473 in Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll.
Der Bohrungsabstand m der Flanschbolzen GN 480 ist auf die Klemmhalter GN 473und GN 477 sowie auf Haltemagnete GN 51.6.
