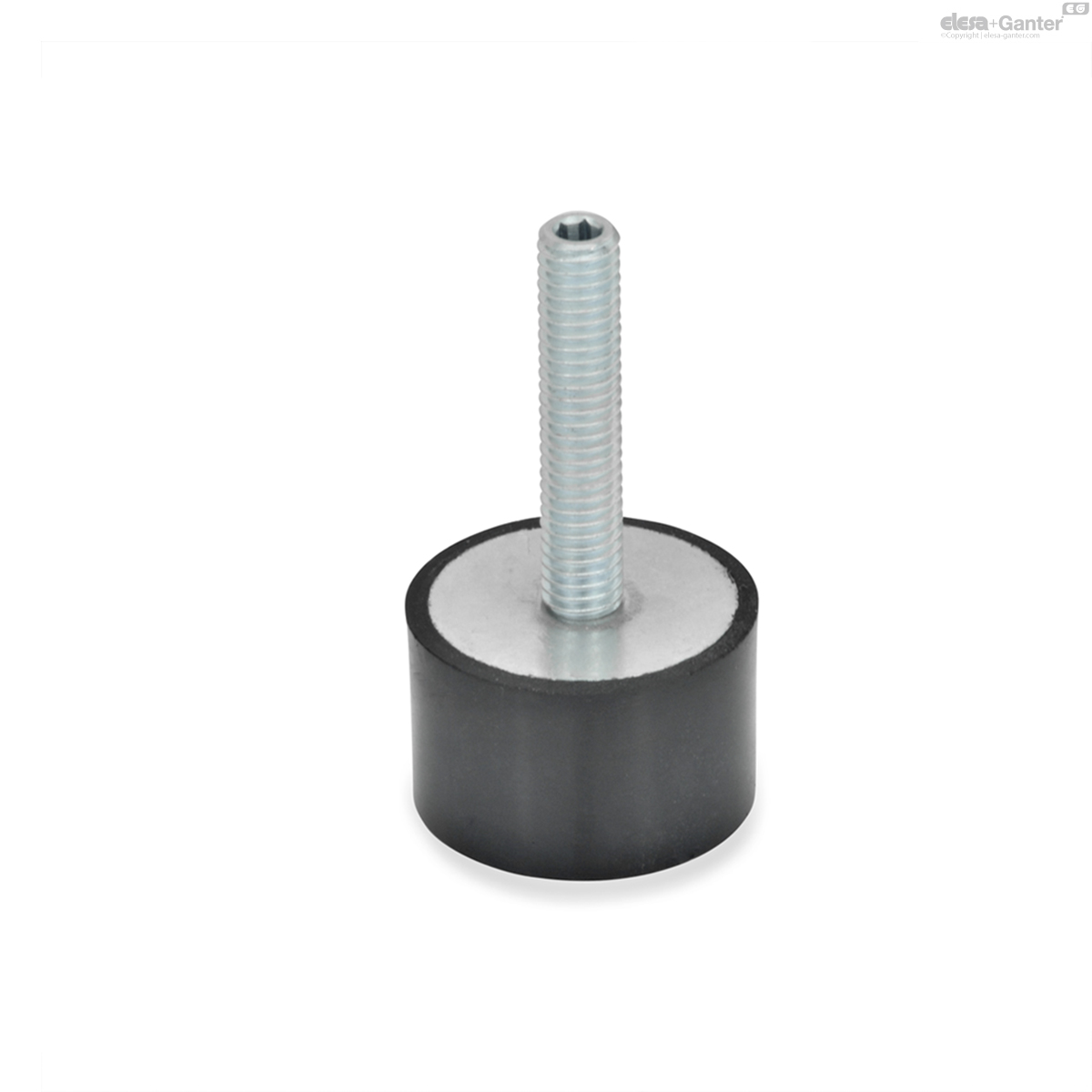

GN 439Stellfüße

<missing translations>

mit Gummiauflage, aufvulkanisiert

Technical datasheet

GN 439

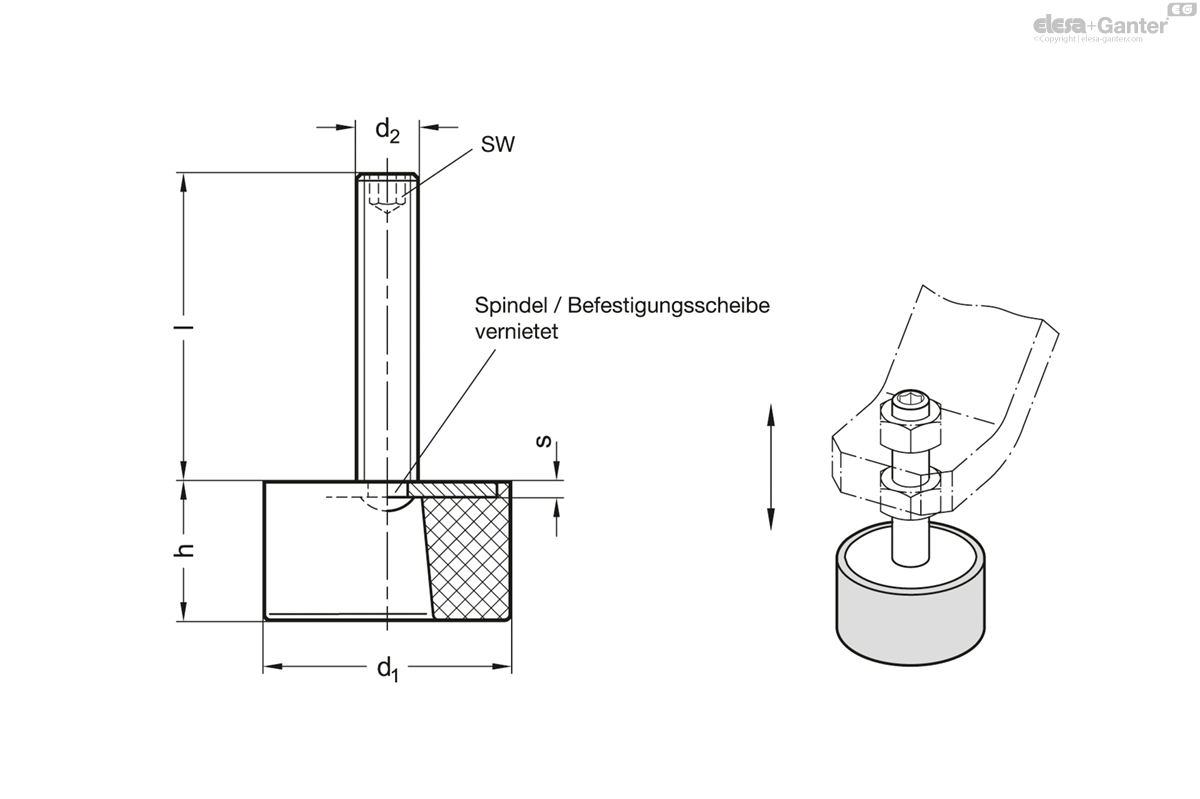

Katalog	d₁	d₂	l	h	s	sw	Statische Last in N ≈
GN 439-19-M6-30-70	19	M6	30	14	1.5	3	240	12
GN 439-19-M6-45-70	19	M6	45	14	1.5	3	240	15
GN 439-25-M6-30-70	25	M6	30	16	1.5	3	540	20
GN 439-25-M6-45-70	25	M6	45	16	1.5	3	540	22
GN 439-32-M8-40-70	32	M8	40	18	2	4	840	37
GN 439-32-M8-65-70	32	M8	65	18	2	4	840	40
GN 439-38-M8-40-70	38	M8	40	20	2	4	920	52
GN 439-38-M8-65-70	38	M8	65	20	2	4	920	58
GN 439-50-M10-45-70	50	M10	45	22	2.5	5	2500	100
GN 439-50-M10-70-70	50	M10	70	22	2.5	5	2500	111
GN 439-64-M10-45-70	64	M10	45	26	2.5	5	3700	150
GN 439-64-M10-70-70	64	M10	70	26	2.5	5	3700	177

Stahl

Festigkeitsklasse 5

verzinkt, blau passiviert

Gummiauflage

Acrylnitril-Butadien-Kautschuk (NBR)

aufvulkanisiert

schwarz

temperaturbeständig bis zu 120 °C

Härte Shore A 70

Stellfüße GN 439 werden zum Aufstellen kleinerer Maschinen, Anlagen oder Vorrichtungen verwendet.

Durch die Gummiauflage wirken sie dämpfend, geräuschvermindern und beugen Oberflächenschäden vor und sind so aufgebaut, dass die Gewindespindel auch Druckkräfte aufnehmen kann. Dies ist erforderlich, da es beim Nivellieren zu keiner flächigen Auflage der Befestigungsscheibe kommt.

Dank der stabilen Nietverbindung zwischen Gewindespindel und Befestigungsscheibe können die eingeleiteten Kräfte sicher auf die Gummiauflage übertragen werden.
